XGZ刮板输送机的上滑道设计及应用

发表时间：2021/8/9 来源：《探索科学》2021年6月作者：毕研玲杨道宪李浩

[导读] XGZ系列铸石槽刮板机主要用于地面生产系统各种物料的运输分配。亦广泛用于化工、冶金、电力、矿山等行业的物料输送。

山东莱芜煤矿机械有限公司毕研玲杨道宪李浩

摘要：文章介绍了能满足重载、快速刮板机使用工况刮板输送机的上滑道装置，将传统的“U”槽改为可拆卸的工字钢结构。此结构节约材料，降低了劳动强度。
关键字：刮板输送机；上滑道装置；节约材料；可拆卸
XGZ系列铸石槽刮板机主要用于地面生产系统各种物料的运输分配。亦广泛用于化工、冶金、电力、矿山等行业的物料输送。目前刮板机的上滑道装置为在刮板机槽体两侧板内侧上部及伸出的“U”型槽内铺设铸石板，适用于选煤厂轻载、慢速的刮板机；由于传统的上滑道装置安装及使用过程中不能满足重载、快速刮板机使用工况。因而对此进行了设计改进，将传统的“U”槽改为可拆卸的工字钢结构。

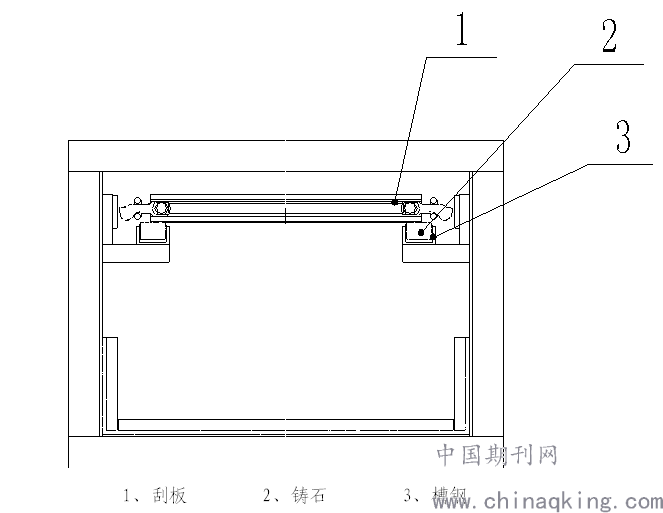

1、传统的铸石刮板机上滑道用槽钢焊接在槽体的上端，安装现场进行铸石的铺设，铸石铺设麻烦，费时费工，由于施工误差，每块铸石板铺设每块铸石板的水平度误差为1-3mm，对连接刮板的圆环链两外侧面磨损严重，有时会将铸石板掀起；刮板两端下部与铸石板接触面磨损严重。一旦损坏更换麻烦，槽钢焊接与槽体一体，不可拆卸。如下图所示：

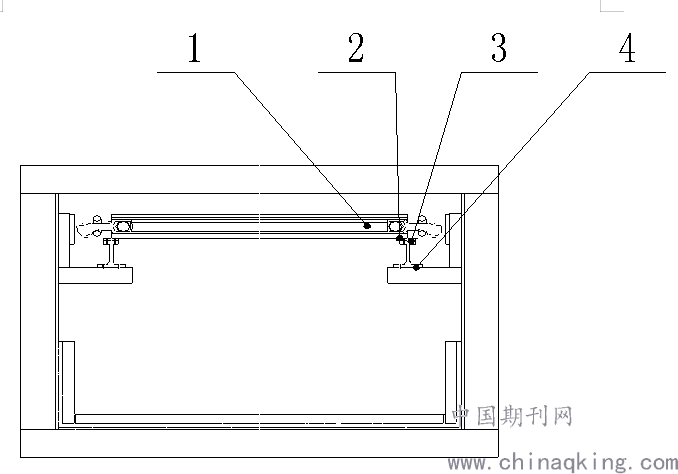

2、改进后克服现有结构的不足之处，选用一种可拆卸工字钢和耐磨护板通过螺栓连接安装在槽体的上端，耐磨护板分段连接，当有一段磨损严重时，只更换此段，无需全部更换，节约了材料，降低了劳动强度。耐磨护板使用寿命长。如下图所示：

        3结语
        改进后的设备具有运行平稳，降低了维修成本，性能好、使用寿命长特点。该结构在现场使用，得到了用户的好评。增强了我公司的产品在市场上的占有率。
参考文献：1、杨秀芳。刮板输送机的动态研究与仿真［D］.太原：太原理工大学，2004
2、许广芳。刮板输送机连接及断链监测系统研究［D］.太原：太原理工大学，2004
3、王志亮.采煤刮板输送机铲板槽帮的拓扑优化分析［D］邯郸：河北工业大学，2005
4、杨达文.大型输送机需要解决关键技术［J］煤矿机械，2003（02）
