2 热电系统循环水水质监控分析

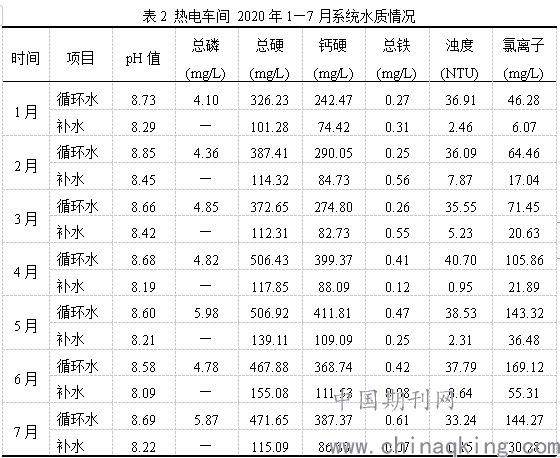

        为了分析出循环水结垢原因，对热电循环水池以及补充水的水质的进行监控和分析化验，如表2所示，数据均为每个监测项目的月均值，可作为水质趋势情况的大致判断参考。


        从表2中可以看到pH控制满足6.8～9.0的指标范围，未见异常。车间使用的缓蚀阻垢剂属有机膦系复合阻垢剂，为避免在高浓缩倍数下其在系统中水解从而形成磷酸钙Ca3(PO4)2、磷酸镁等硬垢，对结垢控制引起反作用，通常根据其有效成分的含量以及药剂使用的经济性规定其使用浓度，从水质监测数据来看，药剂投加量满足要求，达到4～10mg/L的指标范围。阻垢剂的作用原理：一是不论有机或无机阻垢剂溶于水后，可和溶液中的钙、镁离子发生化学反应，生成新的稳定物质，提高水中钙、镁离子的允许浓度；二是通过吸附作用将污垢晶粒包裹起来，阻止晶粒增长，使污垢晶粒处于分散状态悬浮于水中；三是具有一定的絮凝作用，将悬浮的粘泥颗粒吸附形成低密度的絮状物，通过适当的排污排出[2]。
        总硬直接反应水中钙、镁离子的总量，从检测数据可以看出，我厂各热电循环水系统总硬部分月份偏高，特别是具有明显的波动大不稳定现象，从月监测均值就可见一热电总硬波动幅度达180mg/L，如此大而且频繁的变化率可见我们的循环水处于极其不稳定的状态，造成不稳定的原因主要有几方面：
        （1）补水水源的水质不稳定，由于使用工业中水作为主要补水水源，而中水是由各废水站截流各生产厂的废水进行处理后所得来，其水中的物质时时多变，进入循环水系统后必定造成水质变化。
        （2）系统补、排水量的不稳定，造成循环水系统浓缩倍数的不稳定，浓缩倍数的变化将直接影响循环水质的稳定性，循环水的硬度无论高、低，其在系统中经过一定周期的循环往复后，逐渐会通过自然选择形成性质稳定的水体，配以化学药剂的作用，可控制其结垢趋势；但如果补、排水量不稳定，势必会打破循环水质平衡，试想，假设盲目的加大补水量必定会携带更多的重碳酸盐（HCO3-）进入循环水系统，让系统中已通过反应而逐渐稳定或减少的重碳酸盐（HCO3-）得到补充，而重碳酸盐恰恰是导致结垢形成CaCO3、MgCO3的主要盐类，没有适量的排污或补水量也会造成循环水盐分的浓缩，过高的浓缩倍数下循环水的硬度急剧升高，也会导致水的特性向结垢趋势偏移，且浓度过高还会导致滋生细菌造成大量粘泥、污垢的形成，因此，维持循环水的稳定性，补、排水量和浓缩倍数的控制极为重要。
        总铁（mg/L）含量均小于1.0 mg/L，可见系统腐蚀不太严重。 浊度指标从1-7月份均超过了20NTU的标准，受环境的影响，热电循环水周边区域石灰窑、皮带廊等设施较多，厂区内货车经过掀起的扬尘都有可能导致循环水浊度偏高，尤其石灰窑的生石灰（CaO）更是对循环水质影响严重。对于间冷开式循环水系统，且不锈钢换热设备传热面水侧壁温不大于70℃，冷却水出水温度小于45℃的循环水系统，氯离子（Cl-）含量要求控制在700 mg/L以内，我厂汽轮机组运行时排汽温度一般控制在60℃以内，循环水出水温度小于45℃，循环水氯离子（Cl-）含量基本处于200 mg/L的范围内，满足工业循环水设计规范要求。
        3 循环水系统水质综合治理措施
        通过化验分析循环水水质情况得出，影响循环水结垢的主要因素是硬度和浊度，对此制定了动力厂循环水综合治理方案如下：
        （1）增加热电循环水系统补水系统，并且改用原水作为补水水源。原水性质稳定，其总硬基本处于60～80mg/L，拥有稳定的补水水源后，将循环水总硬控制在250～300mg/L，浓缩倍数稳定在3～3.5，系统补水管加装流量计，便于补排水量的精准调节。通过现有原水管道从公司原水管网接入，将原水连通管道扩大。
        （2）在冷却塔至循环泵水池的回水渠上安装间隔偏密的一组格栅，车间制定管理制度，进行定期轮流清理格珊上的杂物，如图1所示。

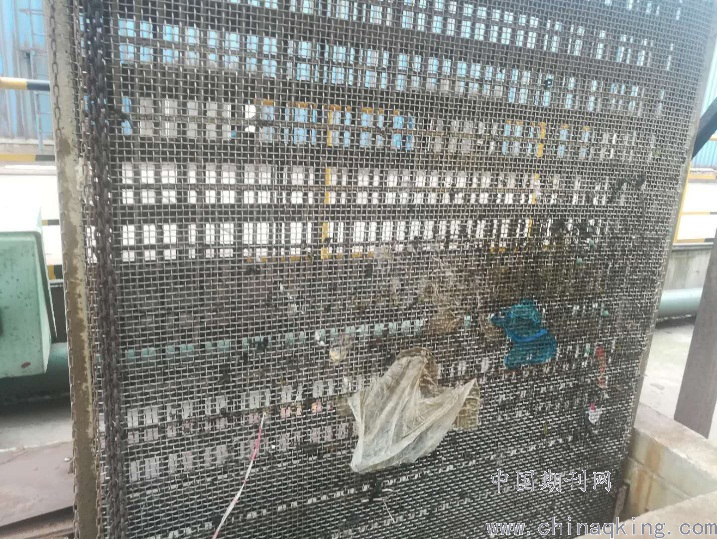

        图1 新安装格栅清理图
        （3）定期开展淤泥治理。通过现场查看，冷却塔中的淤泥深度超过40cm，按照生产和检修计划，利用系统全停的机会，对热电系统循环水池、冷却塔水池池底进行清淤，以改善浊度情况。
        （4）增加旁流过滤系统。为了控制循环水的浊度，通过采用旁流处理的方式，即在循环水系统中增加旁滤器，不间断对循环水中的杂质进行过滤从而达到降低浊度的目的。
        （5）冷却管清洁度的保持，除了上述通过治理水质以外，很大程度上还要通过系统增加在线清洁装置或设备，以达到在线清洁的效果，所以必须要改造胶球系统，增加循环水二次滤网。
        4结论
        热力系统所需的水质要求非常严格，循环冷却水系统时是保证锅炉、汽轮机等发电设备安全、稳定生产的关键。在运行过程中，需要加强循环冷却水结垢控制，定期开展水质监控分析，根据检测结果相对于采取综合治理措施，保证循环冷却水水质。
【参考文献】
[1]田保臣. 凝汽器真空度低的原因分析及处理分析[J]. 城市地理, 2014, (16): 204.
[2]张巧玲, 赖川. 阻垢剂作用机理研究进展[J]. 四川文理学院学报, 2020, 30(02): 18-23.
作者简介：梁俊毅（1986-），男，硕士研究生学历，中级工程师，现从事热能技术管理工作。
