居民户内燃气设计常见问题探讨

发表时间：2021/8/9 来源：《时代建筑》2021年4期2月下作者：傅袁袁

[导读] 随着我国社会经济的发展，人们的生活水平不断提高，房地产业也在进步。如今，越来越多的家庭关注住宅建筑的精致、安全、美观等属性。居民户内燃气作为住宅内容的重要组成部分，直接影响着居民户内生活的舒适性。传统的居民户内燃气设计，其安全性和经济性受到了高度重视。

浙江昌能规划设计有限公司傅袁袁 310012

摘要：随着我国社会经济的发展，人们的生活水平不断提高，房地产业也在进步。如今，越来越多的家庭关注住宅建筑的精致、安全、美观等属性。居民户内燃气作为住宅内容的重要组成部分，直接影响着居民户内生活的舒适性。传统的居民户内燃气设计，其安全性和经济性受到了高度重视。部分居民户内擅自设计改装居民户内燃气设施，对气体安全使用将造成极大的隐患，也是造成居民户内燃气爆炸的常见因素。民用燃气设计要求不断提高为了提高居民户内燃气设计质量，需要提高设计水平，保证居民户内气体的安全使用，减少气体转化问题。
关键词：燃气；设计问题；优化设计
        1.居民户内燃气设施设计安装情况
        （1）引入管道。引出线是连接居民户内外燃气管道的连接管。目前，可分为地下引出线法和地面引出线法两种。在我国大部分地区，居民户内气体是从地面引入的。可以说，地上引进方式已经成为全国城市普遍采用的一种方式。这种方式将对住宅建筑整体美观造成严重损害，目前还缺乏有效的解决方案。
        （2）立管。燃气立管分为室内立管和室外立管。室外立管对于建筑外面影响很大，但用户私自封闭改装等情况较少。室内立管情况比较普遍，根据城镇燃气设计规范要求，在居室内立管不允许封闭。但如果钢管暴露在厨房装修中，势必会对厨房的美观产生不利影响。许多用户对封闭立管有很强的要求。
        （3）燃气表。目前，目前燃气表位于户内较多，对抄表维护非常不利，甚至存在偷气问题。在厨房装修中，无论是高挂表还是低挂表，都会增加装修难度和安全风险因素。
        （4）燃气器具前软管。目前，厨房内安装的管道大多采用DN 15镀锌钢管，居民户内对管道的质量和布置不太满意，特别是挂米高的管道，往往需要与控制台连接，导致厨房装修美感严重不足。目前，软管经常用于将燃气器具与燃气表后管连接起来。这样用户可以自行更换和安装软管，有助于减少打结和弯曲问题，大大减少潜在的安全隐患。
        2 燃气管道设计常见问题及解决方案
        2.1烟道尺寸不一致
        这个问题主要是由于同一栋楼的高度越来越高，导致需要设置越来越大尺寸的烟道。许多住宅楼存在烟道尺寸不一致的问题。在设置并列的燃气立管和烟道时，由于烟道尺寸不一致，居民户内燃气立管和烟道的尺寸会有所不同，通常低层的立管和烟道距离较远，机柜的使用空间会大大减少。
        为解决这一问题，可尽量缩短低层燃气立管与烟道的距离，达到节省橱柜台面空间的效果。一般在施工中，应根据烟道的大小，调整煤气立管的弓形弯曲根部，使上、下燃气立管与烟道的距离差减到最小。
        2.2居民户内气体管道长度引出线
        近年来，房价已成为许多领域关注的焦点。如果燃气管太长，会浪费厨房的使用面积。目前，不少住宅楼按照规范的最低要求引入管长设施。由于厨房空间的限制，燃气立管定位困难，而燃气立管的位置是民用燃气设计的关键和难点。与建筑结构相比，燃气设计涉及的时间较晚，一些设计人员在后期没有充分考虑燃气的安装和使用要求，导致燃气系统在施工中的被动设计和安装。目前，燃气立管的定位常存在以下问题：
        一是电源开关、插座与气立管的净距不达0.15m，燃气器具净距不达0.3m；其次，由于玻璃被气体提升管堵塞，对窗户的正常打开产生不利影响；三是烟道出口被气冒口堵塞，对烟道罩软管后期安装有不利影响；四是为了避免上述问题，应将气立管设置得离燃气器具较远，导致需要设置较长的进气管，在用户机柜中占用的存储空间过多。目前，许多设计人员都对进气管过长的问题感到困扰。一些专业设计师会在现场调查后选择设置隔水管，避免所有不利因素，但往往发现自己在调查过程中“无奈”。为解决这些问题，可根据以下操作完成进口管的设置：目前首选的施工方案为高水平入口，施工单位采用U形槽保护吊顶内的燃气管道。施工单位对本方案有异议的，可考虑采用室外立管的方式安装。为了方便燃气管道的施工和维护，以及室外环境的不利影响，大多数企业仍会选择在居民户内安装立管。总之，在厨房燃气管道的设计中，需要注意厨房燃气管道的设计综合考虑和合理设计管道方向、安全距离、放空等相关因素，确保气体设计方案的安全美观。
        2.3走廊穿越区性质
        在目前的民用燃气设计中，我们经常会遇到一种建筑类型：一层不是架空层，是大厅，标准层每层有四户，建筑的东西两侧通过走廊连接，楼房中间厨房的燃气管不能直接引入，所以我们需要爬到二楼或更高的地方，穿过走廊，引入内部天井，然后进入屋内。这种设计方案往往会遇到走廊是否为防烟楼梯前厅的问题。以合肥地区两个实际民用燃气设计项目为例，进行了详细阐述。
        案例一：该建筑共11层，高2.9米，不超过33米。由于该楼一层没有架空层，中厨房的燃气设计方案为燃气管道上升至二层，通过走廊进入内天井，如图1所示，方案可行性的关键是“燃气管道是否通过走廊区域是防烟楼梯的前室”和“燃气管道是否可以直接通过”。

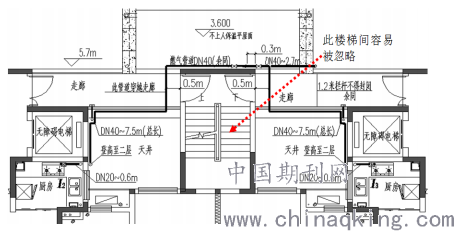

        图1非防烟楼梯间前室的燃气管道平面图
        《建筑设计防火规范》（GB 50016-2018）明确了居住建筑疏散楼梯
        （1）开放式楼梯可用于建筑高度小于21米的住宅建筑；靠近电梯井的疏散楼梯应为封闭式楼梯。当入口门为乙级防火门时，开放式楼梯仍可使用。
        （2）建筑高度大于21m，不大于33m的住宅建筑宜采用封闭式楼梯；当入口门采用乙级防火门时，可采用开放式楼梯。
        （3）建筑高度大于33m的住宅建筑宜采用防烟楼梯。直接打开前室的门是不合适的。当确实困难时，每层同一前室的开门不应超过3扇，并应使用B级防火门。从上面可以看出，该建筑的建筑高度不超过33米，中间的楼梯应为封闭楼梯，而不是防烟楼梯。因此，燃气管道通过的走廊不是防烟楼梯间的前室，符合规范要求。
        案例二：该建筑有17层，3米高，51m高。这幢楼的一楼也是一个非架空的楼层，是一个大厅。中厨房的燃气设计方案是燃气管道升到二楼，通过走廊进入内天井。由于建筑高度大于33m，楼梯属于防烟楼梯，室外走廊区域属于防烟楼梯前厅，《建筑防火设计规范》（GB 50016-2014）明确规定，封闭楼梯内严禁穿越或设置可燃气体管道，防烟楼梯及其前厅。同时，文章强调“前房”包括开放式阳台、凹廊等类似空间，因此天然气管道不能直接通过该区域。为满足设计规范要求，施工单位发布建筑设计变更，增设防火门，将前房与燃气管道穿越区分隔开来，如图2所示。

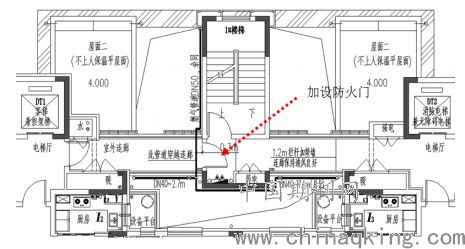

        图 2 防烟楼梯间前室的燃气管道平面图
        针对以上问题，为了提高燃气设计方案的适用性，不仅燃气设计人员要提高设计水平，建筑设计本身也要与时俱进，综合考虑和规划民用生活配套设施的水、电、气等，从而达到整体协调、个性化美观的目的，使建筑规划协调有特色，减少居民户内燃气设计问题，从而提高用户满意度。
        2.4建筑设计图与精装修图不符
        近年来，人们对居住条件的要求越来越高，房地产住宅项目的精装修越来越普及。为了使自己的项目富有特色，开发商通常在精装修中采用独特的设计风格，有的改变了原有建筑图纸的布局和功能分区。土建设计精装修图纸与建筑图纸在厨房布置上会出现不一致的情况，导致“精装修交付的厨房是否满足天然气安装使用要求”，“燃气设计施工图是否依据原建筑图纸或精装修图纸”。
        为解决图纸不一致的问题，可以从以下几个方面加强改进和优化：一是坚持天然气安全使用为第一原则。在满足安全要求的基础上，可按精装修图纸进行安装。二是原建筑图纸燃气设计方案受精装修图纸影响的，建设单位可以提供设计变更图纸，保证两种图纸布局一致，再制作精装修燃气设计图纸。第三，天然气设计和施工图纸应根据天然气需求发布，不得更改设计。
        3结论
        民用建筑燃气设计往往受到户型、施工单位管理水平等因素的影响，可能会导致多种类型的问题，这也是许多设计人员面临的一大难题。民用燃气设计作为一项民生工程，随着建筑业和社会的发展，需要不断完善和优化，设计师的专业技术水平不断提高，创新能力不断加强，在保证安全和燃气系统安全利用的同时，满足居民户内美观要求。
参考文献
[1]王晴.居民户内燃气设计常见问题探讨[J].大众科技，2020,22(6):18-20,23.
[2]周香珍.零散户燃气工程设计的几点体会[J].城市建设理论研究（电子版）,2020(17):126-127.
[3]王树群.燃气工程设计中存在的问题及措施[J].化工管理，2020(6):202-203
