上海国际人力资源开发公司派遣至上海电力通信有限公司 余晟
摘要:在通信工程施工中,对设备安装施工的技术要求十分严格,以确保城市通信工程运行的流畅、高效、安全。本文作者自己多年的实践施工经验和通信工程的理论知识，就当前的通信工程中，设备安装需要更加精确，以达到提高工程整体质量的目标。文章根据通信工程设备安装施工的技术要点,对具体的设备安装施工进行了分析。
关键词:通信工程；设备安装；施工技术；分析
在不同产业和技术发展的背景下,通信工程项目的施工技术要求也在不断提高。如何更好地适应当前数字化、智能化工程发展的需要,已成为工程领域的热门话题。在通信工程项目建设中,设备安装施工问题是行业技术人员关注和讨论的焦点。在5G通信时代背景下,如何进一步完善和优化设备安装,提高工程施工效率,确保高质量和高安全性能。本文将结合自己的实践进行分析,希望能在同行业中起到借鉴作用。
1设备安装现状以及施工前的要点
1.1通信工程设备安装现状
在通信工程设备的安装中,大多数常见的问题都是施工技术人员工作不到位造成的,因为设备规范、参数及施工技术要求不能准确把握,容易造成机架安装垂度偏差,电缆布置不整齐,传输设备尾部光纤衰减等问题。因此,对涉及通信工程的设备安装人员应严格挑选,特种工种应持证上岗,应熟练掌握各种机械、仪器、工具的操作方法,安装应严格按照设计图纸进行,并进行操作技术披露。另外,今后对于5G通信工程安装中涉及到的更精确的设备安装,应确保技术人员协助施工人员按照要求完成安装,从而达到更高的施工质量。
1.2施工前技术要点
通信工程设备的安装不同于其他类型的工程设备的安装,施工的任何环节都不允许有差错,避免因施工前的复查和检查不到位而造成的返工和质量问题。
1.2.1做好实地考察工作
要充分把握施工现场环境的特殊要求,尤其要熟悉机房配电系统、布线和接地系统、施工电源、消防等情况。此外,设备安装人员应调查机房内部装修质量,检查走线槽、防静电地板、防雷地板,了解机房照明、温湿度、空调系统。
1.2.2审核施工图纸
技术人员应严格按照设计图纸检查现场。主要确定通信工程中要安装的设备的位置,并检查其数量的准确性;检查供电电压是否符合设计要求,电缆方向是否符合施工要求。另外,还要根据实际需要判断保护接地位置,避免冗余。设备安装施工前必须做好设备检查的准备工作，现场打开包装箱,检查设备,检查所用材料的规格、数量和外观。检查主要设备的合格证和技术指标。
2工程项目概述
本工程为金山区电通承载网项目，根据上海电力公司光纤到户建设项目的进度要求和相关业务的快速发展需要，上海电力通信有限公司将分期分批建设一张安全高速、调度灵活、维护便利，满足网络长期发展演进方向的综合业务承载网。本项目为上述承载网位于金山区的部分，包括9个汇聚层节点和15个接入层节点。
2.1网络结构（见如下图1所示）
汇聚层节点名称：洙泾、荡田、秦山、东平、山阳、联发、金舸、亭南、松隐
接入层节点名称：亭林、古松、蒋庄、龙湾、申甬、卫通、金鸥、钱圩、张堰、荣光、吕巷、干巷、金山、仙居、星浦
.png)

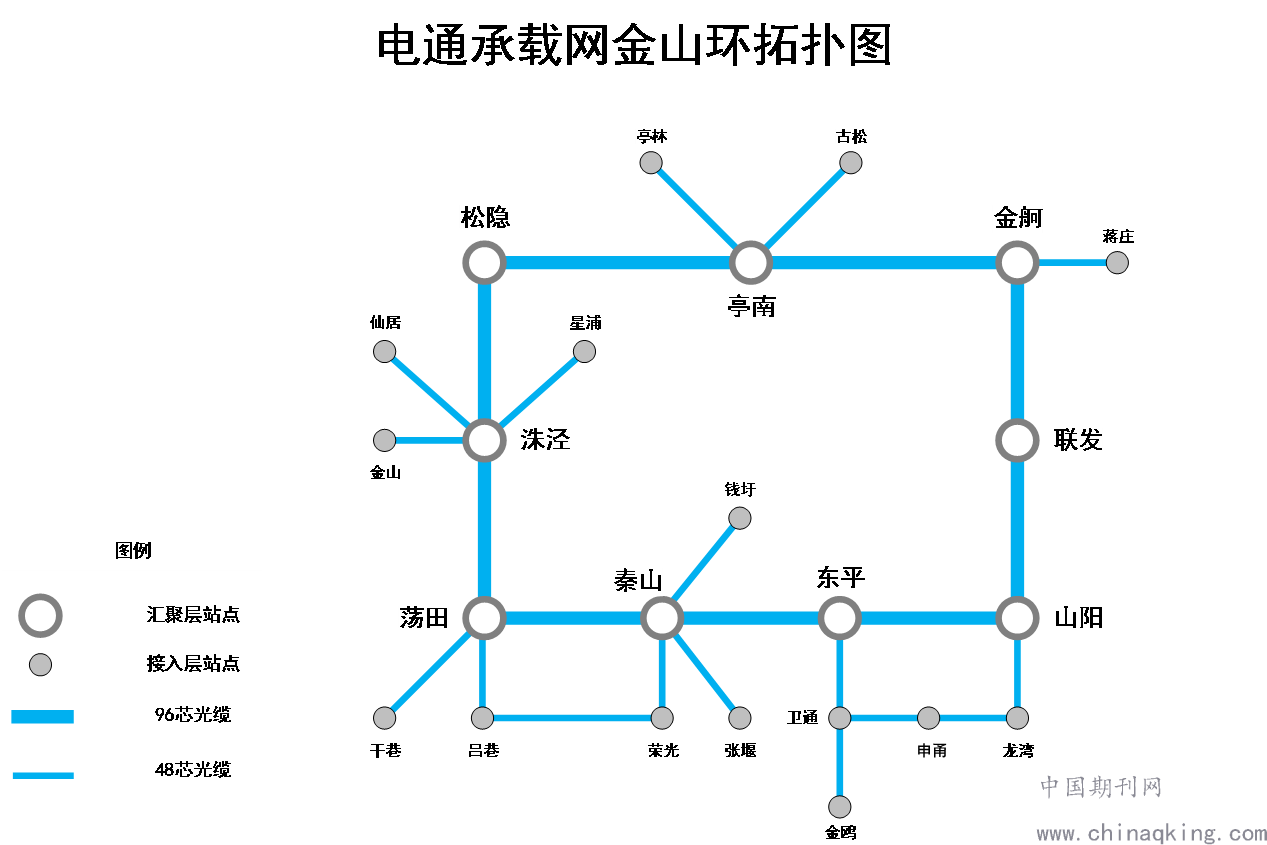

图1 电通承载网金山环拓扑图
2.2组网情况（见如下图2所示）
汇聚层节点安装华为S9706/S7706汇聚层交换机，机房内采用双电源为设备供电，且所有设备都为双主控模式，以提高设备本身的可靠性及冗余性。
整个环网采用双路由上联的方式连接到主网架，分别上联到松江区的松江机房以及奉贤区的庄行机房，路由一：洙泾-金山-松江，路由二：亭南-庄行。
环网内部汇聚层节点采用智能以太网保护SEP（Smart Ethernet Protection）协议进行互联，站点之间形成手拉手的环形链路保护，同时防止环网风暴的形成。
.png)
图2 电通承载金山环汇聚层设备SEP环拓扑图
3主要设备安装施工及技术分析
3.1机架设备安装
首先佩戴防静电腕带,然后检查机器盘是否有机械损伤,机器盘的插座和插头是否匹配;光接口板插入和安装时,应按说明书要求的方式插入,以免损坏光纤和板卡接口；安装弦线时，垂直度误差控制在0.1%以内，基础水平误差控制在每米5mm以内。安装时先进行设备子机架的安装，安装人员将子框固定,用螺钉固定子框。后插座的安装应特别注意按照设计图纸。安装子框后,安装机盘,即安装面板、拔板器和板卡，技术人员在工作全程都应佩戴防静电腕带。机盘基本检查后确认无机械损伤，可插入光学接口板。必须保证光纤接口的完整性,并实现相应模块的插入。在实际安装中,插座与连接器不匹配,直接影响信号效果,因此应特别注意。安装配套导线时,应用铅锤测量垂直误差,严格控制在0.1%以内。防静电地板和安装的机柜底部槽钢高度应一致,用固定螺丝套接住,然后用膨胀螺丝固定在地面上,以保证其稳定性。如果施工现场无法安装槽钢,可将机架直接固定在水泥地板上，安装人员只需要连接上走线桥架到机柜即可。为了保证上走线桥架的稳定性,可以在机房顶部单独安装桥架,并通过横梁进行加固。机柜安装是否合乎标准是后续设备正确安装的关键,所以要特别注意。机柜安装时应将垂直度误差控制在标准允许的范围内。用铅锤精确控制机柜的高度误差在0.1%以内,机柜水平安装的间隙偏差≤3mm。
3.2程控交换设备的工程安装
程控交换设备安装时，必须严格按照设计标准进行有序安装，并且要确保安装位置的准确性。做到主配线架与配线架底座的位置应与孔的位置一致，同时要求轨道要平整，滑块牢固可靠。此外,还要对通信设备进行安装后检查和试验,包括上电试验和系统检查试验。
3.3传输设备工程安装
1)安装前对安装设备进行检查，防止外观损坏，一时发现存在质量问题的设备一律不准进入施工现场。
2)槽体的安装位置要严格控制好，上梁与槽体必须检查连接牢固，侧板间隙均匀，无缺陷。
3)控制机架的安装位置必须安装牢固，控制架机之间的间隙不得存在不均匀的现象。
4)所有紧固件必须拧紧。
3.4接入网设备安装工程
接入网设备安装时，安装人员应熟悉设计图纸要求，确保相邻两个机架能紧密闭合，设备整体安装在同一平面上。主配线架安装后应牢固稳定，轨道拼接应平整，做好抗震加固工作。安装完毕后，检查电路板、设备标记、开关位置等，并测试系统的运行情况。在硬件检查时,要把电压控制好,保持稳定才能正常运行。
3.5天线安装
天线安装时应考虑外部环境的不稳定性,避免天线受风力的影响产生摇摆。因此,有必要保证天线支架牢固,同时要充分考虑辐射和防雷。例如,在建设5G基站项目中,GPS天线的安装应避免移动天线前主瓣的近距离辐射,GPS蘑菇头与屋顶的安装距离应在30cm以上。为了达到更好的防雷效果,天线应主要安装在屋顶的中心区域,不应安装在屋顶的角落,因为角落是最容易被雷击的地方。站型属于铁塔造型的，它的GPS天线在屋顶上直接安装就可以了。室外馈线的安装应严格按照工程操作规范进行,并通过防水处理减少馈线接口处受潮的可能性。接缝处缠绕防水胶带时要注意顺序，应从下往上缠绕,这种方法具有相对较好的防潮效果。在过去的安装工程中,馈线接口的位置往往容易断裂,主要是由于安装过程中馈线强迫扭曲，受力不均匀导致接口没有对准造成的，这是馈线接口安装时要特别注意的地方。
4安装过程的质量控制
4.1加强施工技术交底
施工前应对机房环境进行检查，确保机房处于良好卫生环境下才能安装设备。施工前机房应进行防尘、防盗、温湿度检查,预留孔、槽位、预埋件位置及规格检查,电源、照明、插座检查,防雷、接地、防火及防盗检查并做好相应的记录。另外，设备施工前应进行施工组织与安全技术交底，使施工人员能够了解工程情况、施工程序、防范工程危险源、明确施工操作程序、施工重点难点等。只有对安装区域进行全面控制,才能提高通信工程的安装效果,更好地优化通信工程的安装水平。同时,在大型或复杂的通信工程安装前,要做详细、全面的技术论证。
4.2合理配置施工材料和人力资源
在通信工程的设备安装实施过程中,设备和材料是非常重要的载体,而施工队是最重要的实施主体。只有确保相关材料的匹配,确保相关材料的有序进场,确保施工队的准确选择,才能为通信工程的建设创造良好的前提。因此,在实际的施工过程中,要严格遵循设计方案和技术方案,科学配置相应的施工材料和作业人员,这样才能保证通信工程的正确实施。这些工作完成后,应合理确定施工队。在确定施工队伍的过程中,不仅要关注施工单位的相关资质,还要关注作业人员的施工能力和整体素质。施工队是整个通信工程和通信设备安装的主体。如果施工队伍施工质量不合格,队伍没有高素质的安装技术人员,那么必然会影响通信工程的整体施工质量和施工进度,也容易滋生质量安全隐患。轻则会造成通讯设备的故障,重则可能造成严重的人身财产损失。因此,在实践的过程中,要对施工人员和材料进行检查和控制，以确保施工的整体质量。
4.3施工设备配置
在通信工程设备安装施工过程中,应选择适当的工具,科学、准确地安装电缆架、设备和电缆。电缆架及设备的安装及相关电缆的布置是通信工程的重要施工内容,是保证通信工程有效发挥作用的重要前提。作为通信工程安装施工的重要组成部分,在安装过程中要选择合适、优良的工具,优化电缆架、设备、电缆的安装和布局,并且要选择最合适的工具,准确、高效地进行电缆架和设备的安装以及电缆的布放,从而提高电缆布放质量以及布放的整齐美观程度,优化电缆架设备安装和电缆布置的整体效果。
4.4加强施工过程中的安全管理、质量检验和试验
在通信工程设备安装施工过程中,要注意施工环境,做好必要的防护工作,做好工程的自检、互检和专项检查。对天气和环境的关注可以提前识别通信工程中可能出现的环境问题,然后及时采取关键措施,减少环境对工程质量的影响。在实施计划过程中,对可能与计划不相适应的天气、环境因素进行控制和管理,并进行必要的保护或调整。施工完成后,先由小组对工程质量进行自检,然后开始小组间互相检查和质量检验员专项检查。
5结束语
综上所述，在通信设备安装过程中，安装技术人员必须具有过硬的专业技能、扎实的工作作风和强烈的责任心，重视施工安装中的每一个步骤的每一个细节,这样才能确保设备的安装质量，确保安装后的设备和网络能正常、可靠、安全、高效地运行。
参考文献：
[1]梁国强.通信设备安装工艺的风险管理[J].建筑工程技术与设计.2015（29）.
[2]陈文静.通信工程设备安装工艺浅析[J].建筑工程技术与设计.2015（26）.
