广西万晟建设工程有限公司 黄惠 广西崇左 532200
摘要：传统后浇带施工由于工期及技术因素，经常出现长期暴露产生裂缝，存在漏水隐患；此外在后浇带施工过程中因地下水或雨期施工，在防水卷材施工前就已出现后浇带渗水现象，导致施工过程需不间断进行降排水处理，并且后浇带后续的防水工程达不到预期效果。为确保后浇带施工质量，减少不必要的返修返工成本，提高地下室工程整体施工的一次合格率，经多次试点和研究应用，采用了底板后浇带下设PVC管排水避免了施工中的反渗现象、提高后浇带砼质量，避免了后期返工处理，节省了工期和成本。
关键词：底板后浇带；预埋；PVC管；排水；防渗水
1施工工艺特点
该施工工艺采用预埋管降排水方式作为地下水位降排控制手段，主要针对对地下室的底板后浇带部位因地下水影响砼后浇带质量。相比常规后浇带止水做法，突出特点是有效处理了地下水对结构产生浮力的不良影响，尤其针对地下水位高于地下室底板的情况，可及时做到降排水作用，排除了水位浮力对地下室结构的不均匀作用，改善地下室底板后浇带抗浮能力，保护后浇带不受浮力开裂产生裂缝导致渗水。在后浇带施工前进行，埋置排水管施工工序少、管材质轻便易加工，施工工期短，施工完毕后对下道后浇带施工无影响。排水管埋深不小于0.5m，在通常雨季可有效将地下水位控制在基础以下0.5m处，确保基坑不受地下水浸泡影响防水质量。
2适用范围
所有地下室底板基础后浇带结构。该施工工艺针对下属情况优先适用：工程项目处于丰水、多雨地区；建筑场地地下水位较高，基础底位于地下水位以下的地下室后浇带；根据施工进度或工序影响，后浇带施工工期较长的地下室工程；
基础位于粉砂土等易渗水透水地基的建筑工程。
3工艺原理

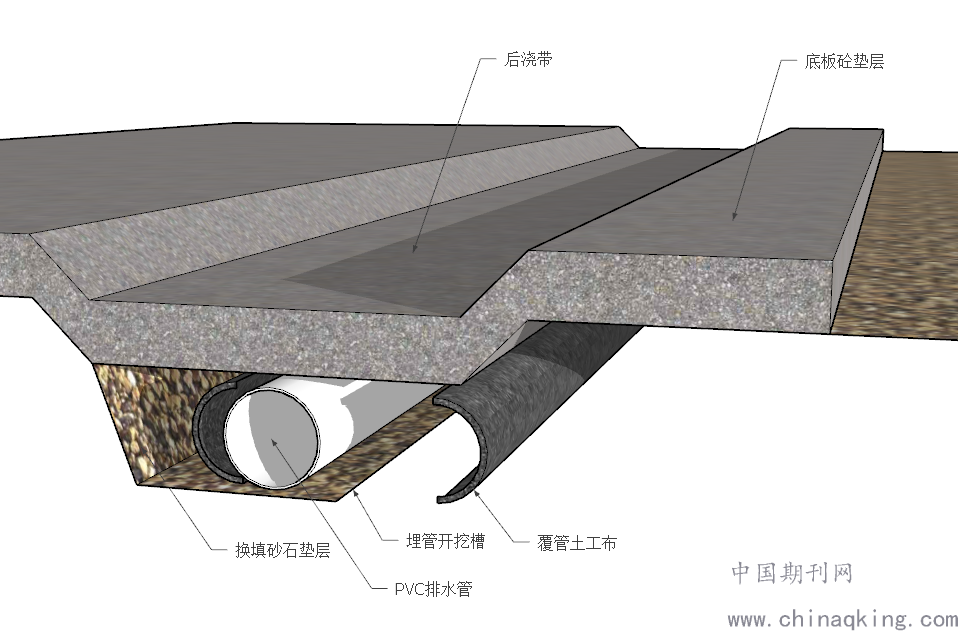

所述底板后浇带下设PVC管排水示意图如图1：
.png)
图1排水管路布置剖面图
采用PVC（DN80）管作结构底板后浇带底部的排水主材，管侧对向钻孔，便于吸纳周围地下水。PVC管体内部填充卵石、外裹土工布，使水体顺利透孔入管同时阻隔土体颗粒堵孔，保证管路排水性能持续有效。管路沿后浇带部位水平布置，并将出水口布置于临近结构集水井，由集水井自动泵将地下水抽水排入市政排水管道。
4施工工艺流程及操作要点
4.1工艺流程

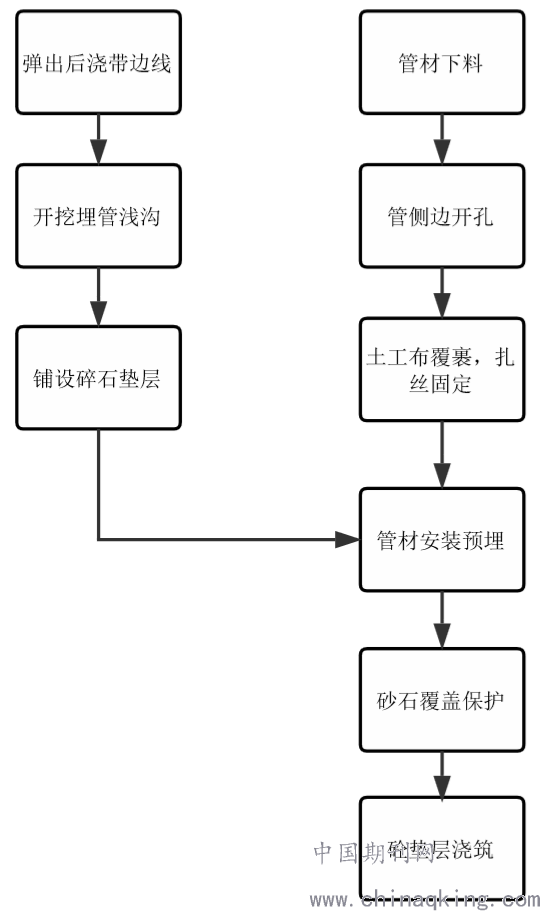

主要流程如图2所示：
.png)
图2底板后浇带避开二次渗透处理施工工法施工流程
4.2操作要点
4.2.1排水管侧边开孔

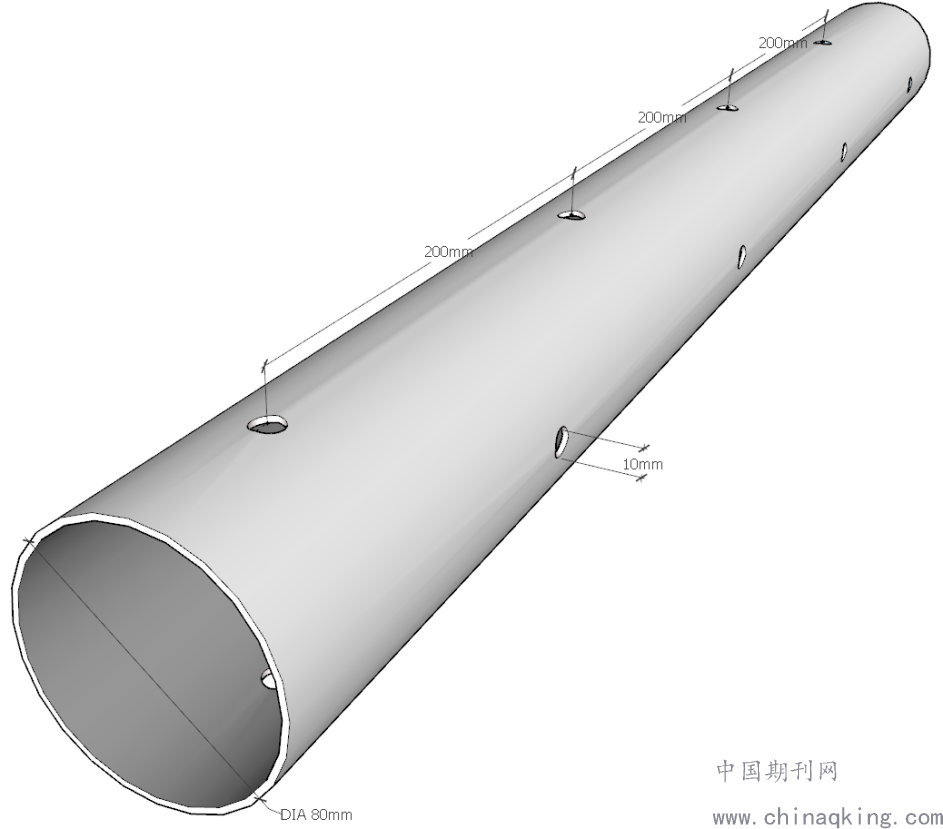

材质选用DN80PVC管，使用手电钻对穿钻孔，孔洞在管身四周按梅花形交错排列，孔径8～10mm，同一列相邻孔距为200mm。
.png)
图3排水管开孔大样图
4.2.2开孔管材土工布覆裹处理
对已进行开孔的排水管，覆裹一层透水土工布，以防止细小固体颗粒随地下水进入排水管造成堵孔或管道排水不畅。土工布缠绕排水管两圈，土工布的搭接宽度为200mm，使用扎丝每隔500mm长度绑扎一道，确保与排水管贴合牢固。绑扎后土工布不发生滑移则绑扎到位。
4.2.3开挖底板后浇带基槽
根据事先弹出的后浇带边线，在已设置好的后浇带底部中间位置，人工开挖上口500mm宽、500mm深的水平沟槽，两侧45°放坡。开挖过程中使用水准仪进行基槽水平标高控制。
4.2.4沟槽开挖修整完成后
槽底铺设50mm厚碎石垫层。铺设碎石前应先将碎石过筛，碎石粒径控制为≤30mm。
4.2.5排水管连接
排水管接头和弯头均使用配套接管或弯管连接，用PVC-U胶水粘结牢固，并缠绕一圈土工布包裹。排水管铺装过程中，由两名施工员配合使用水准仪对管线标高进行控制，管线系统应保持同一平面高度。
4.2.6管材铺装完毕后
人工进行碎石回填，回填时注意防止土工布受损和管材移位。
4.2.7混凝土铺平
混凝土使用C20细石混凝土铺平，铺摊厚度为50mm。
5材料与设备
5.1材料种类及用量

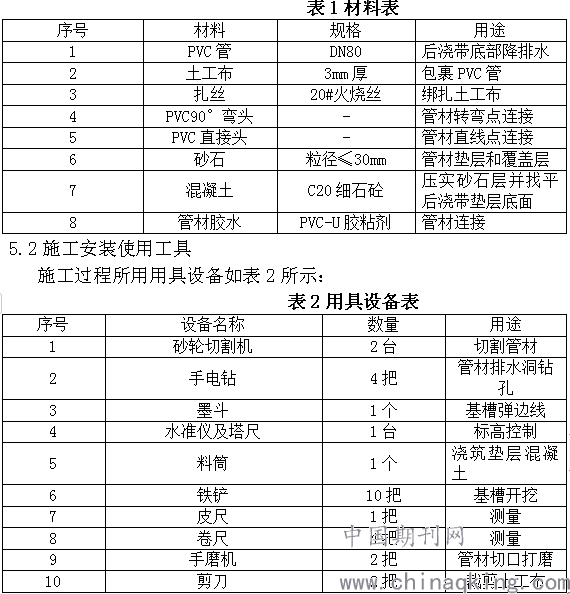

地下室底板方渗漏工法施工所用材料如表1所示，数量由现场实际工程量进行确定：
.png)
6质量控制
6.1质量控制依据
《地下防水工程质量验收规范》GB50208-2011；《地下工程防水技术规范》GB50108-2008；《混凝土结构工程施工质量验收规范》GB50204-2015。
6.2质量保证措施
排水管材和土工布等主材应具备齐全的合格证明资料，进场前由质检员进行质量取样检测，对变形、开裂、管壁厚度未达标等不合格产品严格按程序进行退场处理。施工所用工具均应满足相关使用规范和标准。施工前由技术负责人对管理人员进行安全技术交底，明确本工法施工关键步骤和工序；随后由管理人员对施工班组进行二次安全技术交底，确保班组施工过程操作到位，每一步严格按照工艺流程和技术交底内容进行施工，各工序经验收确认合格后方可进入下一道工序。管材加工质量控制：（1）下料切割前应先根据现场后浇带布置确定每段管材裁切尺寸和布置点，尽可能减少管材接口点位，降低接口处渗水隐患。（2）电钻下孔时应在垂直位下孔，确保孔洞不发生斜孔漏孔，避免孔径达不到透水要求。
（3）棺材切割时必须使断面垂直于管轴线，切割完毕后用手磨机去除毛边和毛刺。（4）管材连接施工时应确保接头连接到位，胶接牢固。端头涂刷胶水前，应确保连接端面清洁、无油污。
7安全管理
落实“安全第一，预防为主”的施工安全原则，施工过程各安全控制项严格按照《建筑施工安全检查标准》（JGJ59-2011）由安全员专职专岗负责。施工场地禁止吸烟，进场施工工人必须做好施工前的三级安全教育，确保施工期间无安全事故。施工工人必须在安装和施工过程中佩戴好安全帽，禁止不规范或不按施工要求的衣服着装。使用通电器械加工材料前，应先检查电源的漏电保护和线路完好性；对加工器械应先检查所用器械处于保养良好和正常使用状态。使用切割机时注意严格按照机器使用要求和操作规程对管材和进行加工作业，防止加工过程中操作不当发生安全事故。机具使用完毕后应及时断电，机具不在使用状态时应存放于安全处。在加工点50m2范围内设置灭火器（干粉）。后浇带排水管线施工安装属于露天作业，施工安装不应在雨天或天气条件不符合施工安全要求的自然环境下进行。
8效益分析
8.1经济效益

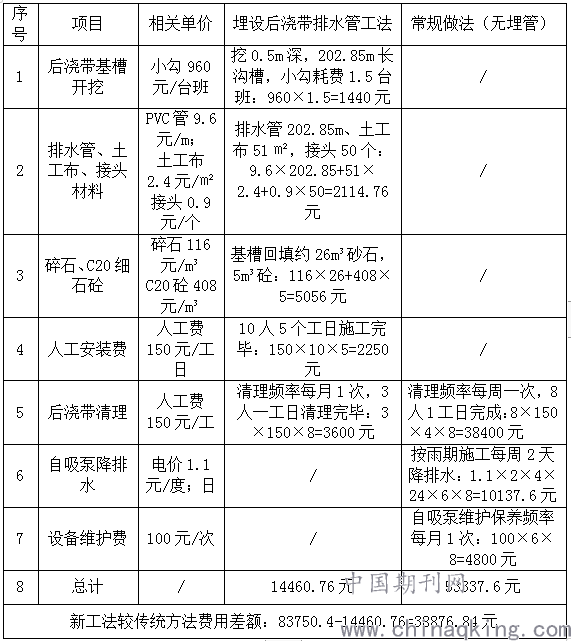

以公司承建的某工程为例：工程为地下2层地下室车库，含303个停车位，地上1栋34层住宅楼，结构为剪力墙结构，筏板+独立柱基基础。建筑高度98.85m，地下室深度-9.6m。本工程场地地下水位-9.4m，地下水位较高。根据设计图纸，本工程地下室底板后浇带均为0.8m宽，总长度约202.85m。按设计要求，在主楼结构封顶且两侧地下室副楼沉降稳定后方可进行后浇带封闭，故采用常规后浇带施工做法，需在后浇带浇筑混凝土且混凝土强度符合要求时方能停止降排水措施，按工期进度需进行降排水处理约8个月，且地下水反渗至后浇带常带有基底泥沙，分散布于后浇带渗水处，需额外安排人工清除。现场采用6眼集水井降水，每个集水井布置自动潜水泵抽水，平均功率为4kW/h。将本工法各项综合成本与传统后浇带做法后期返修处理人工费用和时间进行经济性综合评价。经济效益对比情况见表3：
.png)
8.2环保效益
新工法处理的底板后浇带部位，此处地下水位可通过渗透作用进入预埋排水管自动导入集水井集中抽排，避免了后浇带面上结构受渗漏的风险和隐患，节省了安装排泵耗能进行主动降排的处理措施，环保节能。
8.3社会效益
本工法的应用，使地下室各项分部分项工程得以提前插入进行施工，为整体工程的加快施工提供了有利条件。同时避免了结构底板受地下水作用发生结构开裂的质量和安全隐患，地下室防水工程的施工质量得到有力保障。
参考文献：
[1]GB50208-2011《地下防水工程质量验收规范》
[2]GB50108-2008《地下工程防水技术规范》
[3]GB50204-2015《混凝土结构工程施工质量验收规范》
[4]GDGF126-2016《地下室底板后浇带施工工法》
[5]SCGF176-2014《高地下水位地下室底板后浇带施工工法》
[6]GXGF28-2010《后浇带施工工法》
作者简介:黄惠(1986-)女,汉族，广西浦北人，本科，助理工程师，主要从事建筑工程施工管理工作。
