包塔娜
山东电力建设第三工程有限公司 山东青岛 266100
摘要：水汽品质的准确监测是保证发电机组安全经济运行的必要手段之一，由于高参数机组对水汽品质的要求不断提高，手工取样测量已不能取代在线化学仪表在化学监督中的地位，发电厂水汽品质主要依靠在线化学仪表进行监督。提高在线化学仪表测量准确性和可靠性，对发电厂的安全经济运行具有重要的意义。
关键词：燃气-蒸汽联合；发电厂；化学仪表
1 在线电导率表误差来源分析

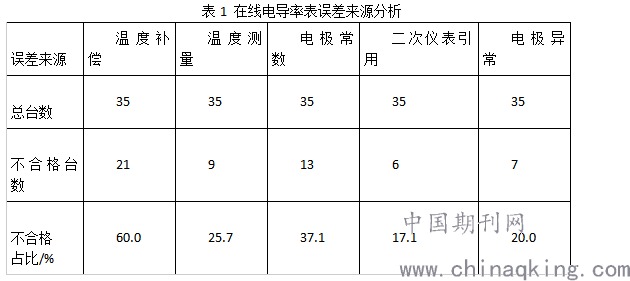

电导率表是发电厂水汽系统中关键仪表之一，其测量准确性影响因素众多，主要有温度补偿、温度测量、电极常数、二次仪表引用误差和电极异常（主要指电极老化、污染或损坏）等。统计分析了35台整机工作误差不合格的在线电导率表误差来源，结果如表1所示。
.png)
从表1可知引起电导率表整机工作误差不合格的因素中，温度补偿占比最高，为最主要因素，其次为电极常数。温度测量和电极异常对在线电导率表测量也存在一定影响，二次仪表引用误差出现几率最小。
2在线氢电导率表误差来源分析

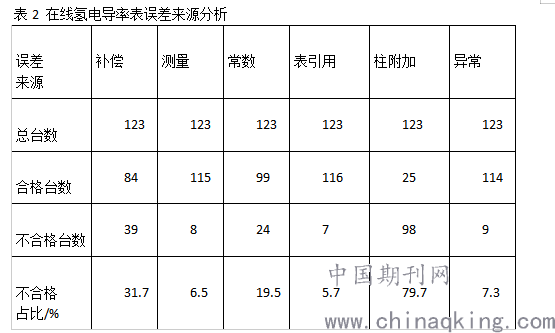

在线氢电导率是监控水汽系统阴离子含量的关键参数之一，其测量准确性对于控制整个水汽系统以及汽轮机叶片的腐蚀有重要影响。与在线电导率表相比，除了温度补偿、温度测量、电极常数、二次仪表引用误差和电极异常等测量影响因素，还有一种重要影响因素，即氢交换柱附加误差。统计分析了123台整机工作误差不合格的氢电导率表误差来源，结果如表2所示。
.png)
表2结果表明，与电导率表类似，温度补偿和电极常数是造成在线氢电导率表整机工作误差不合格的重要原因，但其中存在氢交换柱附加误差的表计占比接近80%,远高于其他误差来源，是影响整机工作误差的最关键因素。
3在线pH表误差来源分析

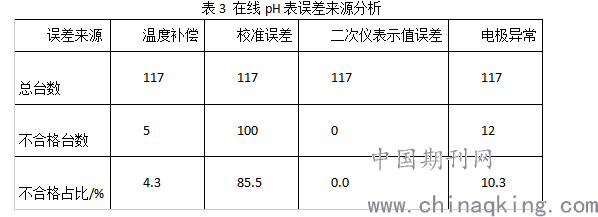

连续准确的测量并调节pH值是控制水汽系统金属腐蚀的主要手段之一，在线pH表的测量准确性对于机组的安全经济运行至关重要。校准误差、温度补偿误差、二次仪表示值误差、电极异常等会造成在线pH表整机工作误差不合格，统计了117台不合格在线pH表的误差来源，结果如表3所示。
.png)
表3结果表明，校准误差是导致在线pH表整机工作误差不合格的主要原因，电极异常和温度补偿对在线pH表测量存在一定影响，未出现二次仪表示值误差。
4在线钠表误差来源分析

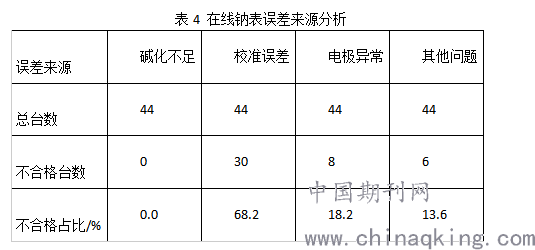

在线钠表主要用于监测发电厂凝结水和蒸汽品质，可以及时发现凝汽器泄漏、精处理系统泄漏和蒸汽品质恶化的情况，对减少水汽系统腐蚀结垢和蒸汽系统积盐有重要意义。造成在线钠表整机工作误差不合格的原因主要有校准误差、碱化不足、电极异常及其他问题。统计了44台不合格在线钠表的误差来源，结果如表4所示。
.png)
表4结果表明，校准误差占比68.2%,是导致在线钠表整机工作误差不合格的最主要因素，电极异常也会导致整机工作误差不合格，未出现碱化不足情况。其他问题主要包括钠表内部水样管路污堵、钠表长期故障等，同样也是影响仪表投入率和准确率的重要因素。
5在线溶解氧表误差来源分析

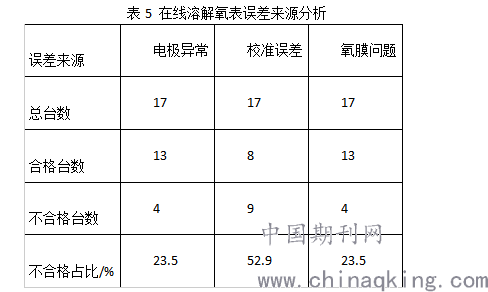

控制溶解氧含量是防止机组水汽系统腐蚀、结垢和积盐的重要手段，因此水汽系统溶解氧的准确测量具有重要意义。对于在线溶解氧表来说，校准误差、电极损坏和氧膜问题是导致在线溶解氧表整机工作误差不合格的主要原因。统计了17台不合格在线溶解氧表的误差来源，三种主要原因占比结果如表5所示。
.png)
表5结果表明，校准误差占比52.9%,是导致在线溶解氧表整机工作误差不合格的主要原因。氧膜问题和电极异常对在线氧表测量存在一定影响，两者占比基本相当。
6结论与建议
目前国内大多数燃气-蒸汽联合循环发电厂存在在线仪表测量准确性不高的问题，不能满足化学监督要求，长久以往可能会给电厂造成较大的经济损失。在线化学仪表检验不是一劳永逸的事情，需要不断加强人员培训、制度建设、日常维护及定期检验等工作，这样才能最大程度上保证其准确性和可靠性。总结本次联合循环机组在线化学仪表检验结果，对在线化学仪表日常维护问题提出以下几条建议。
（1）水汽系统中腐蚀产物会在仪表流通池中沉积，影响测量准确性。建议机组启动过程中，延迟在线化学仪表投运时间，待水样冲洗干净后投运。在日常维护中应定期检查流通池内电极情况，及时清理污染物，避免其对电极造成腐蚀损坏。
（2）氢电导率表阳离子交换树脂简单采用静态再生方法会导致树脂再生度不够，造成氢交换柱附加误差。建议采用动态树脂再生方法进行阳离子交换树脂的再生（必要时还可以考虑换成专用电再生离子交换器）,这样才能保证再生度98%以上，从而满足水质监督的要求。对于新树脂，建议先进行酸碱浸泡处理，待再生冲洗合格后再投入使用。另外检验过程中发现存在树脂更换不及时的现象，建议树脂颜色变化失效1/3时即可更换树脂。
（3）部分在线pH表整机工作误差较大，即使采用标准溶液校准后，其仍存在较大误差。另一方面， pH表测量值波动较大，受流速影响明显。建议在有条件的情况下更换为适应纯水测量的分体式电极或者计算型pH表（仅限加氨水样）。
（4）部分溶解氧电极内部有较多白色沉淀，说明电解液未及时更换，会造成电极响应减弱，影响测量准确性，建议定期更换电解液并及时清理沉淀。另外需注意溶解氧表的备品备件普遍缺乏，日常更换氧膜和电解液工作不能进行，造成溶解氧表测量误差无法及时消除。
（5）本次检验发现（氢）电导率表、pH表、溶解氧表、钠表的测量电极损坏率约为5%,对在线化学仪表准确率造成了较大影响，建议及时更换损坏电极。另外在线钠表和硅表的设备故障率约为16%,建议加强在线钠表、硅表的日常维护，例如及时更换药剂、清洗或更换水样管路、维修更换电磁阀及加药泵等，避免出现仪表长期故障现象。
参考文献
[1]曹杰玉，刘玮，宋敬霞.提高水汽系统化学监督与在线化学仪表可靠性的研究[J].中国电力，2008,41（3）:62-64.
[2]曹杰玉，宋敬霞.火电厂水汽化学监督的技术关键及其对节能降耗的影响[J].中国电力，2011,44（7）:61-64.
[3]DL/T 677-2018,发电厂在线化学仪表检验规程[S].北京：中国电力出版社，2018.
