王亮
海南缔博工程设计有限公司 海南省海口市 570100
摘 要
铝合金门窗深化设计直接关系到建筑外立面的效果和业主的使用质量。本文从海南地区的铝合金门窗设计的型材选型对比、铝合金门窗设计的基本原则、以及阳台等重点部位的构造设计，对铝合金门窗二次深化设计进行分析、探讨。
关键词：铝合金型材选型、门窗设计基本原则、门窗构造设计
绪 论
我国夏热冬暖地区包括海南、广东大部、广西大部、福建南部、云南小部分以及香港、澳门和台湾。海南省地处夏热冬暖地区南区。该地区为亚热带湿润季风气候 (湿热型气候),其特征表现为夏季漫长,冬季寒冷时间很短 ,甚至几乎没有冬季,长年气温高而且湿度大,气温的年较差和日较差都小；太阳辐射强烈,雨量充沛。夏季6-8月份海南岛东部沿海区域多有台风侵扰。因此，做好铝合金门窗的节能设计和选型，并且满足海南要求的抗风压型材选型显得尤为重要。
一、铝合金型材选型（45系列和50系列）的对比分析

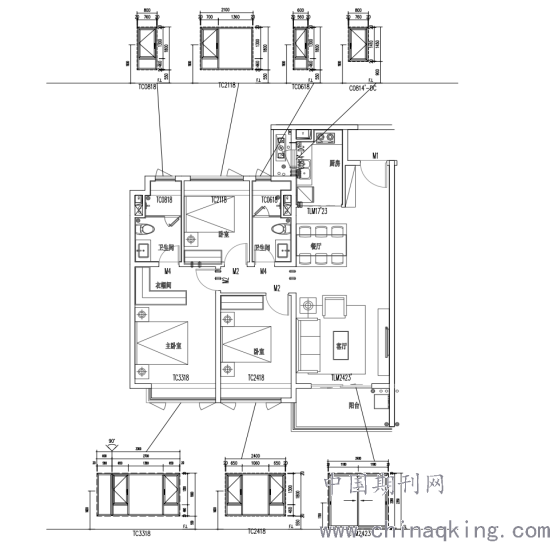

目前，海南地区的居住建筑铝合金建筑以45系列和50系列居多。为了便于比较，本次选取同一户型，套内建筑面积90平方米，3室2厅的户型的铝合金门窗设计做为比较对象。
.png)
此次在同一户型的前提下，进行45、50系列在型材表面氟碳喷涂和粉末喷涂两种情况下，进行对比分析，结论如下：
45系列型材较50系列型材成本略低。
1、粉末喷涂表面处理形式计算：按户型测算45系列便宜5.21元/㎡。
2、氟碳喷涂表面处理形式计算：按户型测算45系列便宜4.82元/㎡。
3、在同时满足外窗气密、水密、抗风压等性能条件下45系列成本低于50系列。
注：型材用量参照以下方式计算：铝合金型材用量=按洞口尺寸计算用量×1.03（包含铝型材损耗3%）。

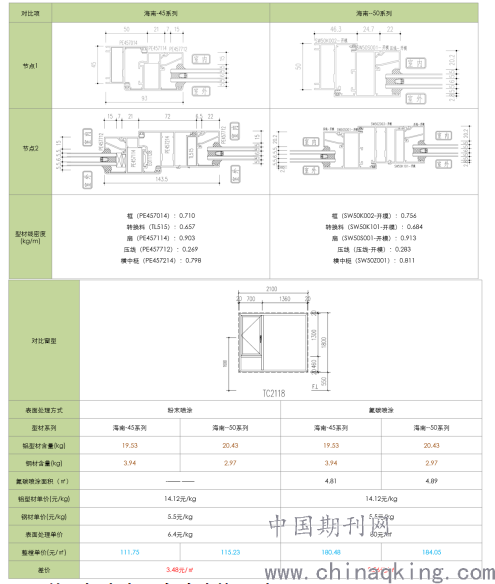

本次测算氟碳喷涂面积按实际喷涂面积计算（除压线、扣条、转换料等按结算面积），氟碳喷涂价格按80元/㎡计算。下面图纸为具体计算过程。

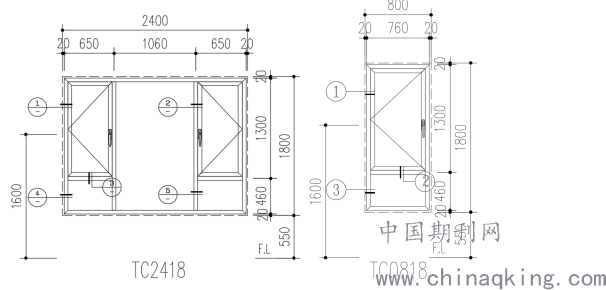

.png)
.png)
二、关于铝合金外窗玻璃的选型
海南地区地处夏热冬暖地区，经过大量的居住建筑工程设计实践，不适合采用单玻，建议采用5+9A+5中空玻璃，品质要求高的小区，可以配置low-e玻璃。根据南玻集团提供的参数数据，单玻的传热系数K值为4.5w/㎡k，节能设计多通过不了。若采用空气间层为9mm的中空玻璃，可以有效提高窗户的节能指标，使得K值达到2.8 w/㎡k，从而达到减薄或者取消外墙保温砂浆层的目的。所以，在海南地区，居住建筑的门窗选型可以多采用5+9A+5的中空玻璃。
三、关于铝合金外门、外窗洞口设计的基本原则

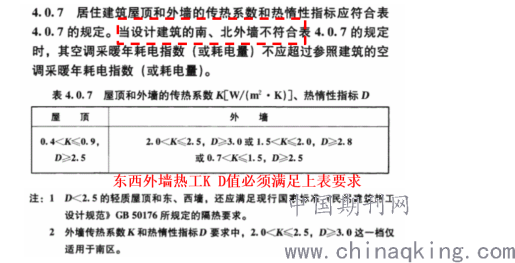

门窗立面洞口尺寸，除了根据满足建筑采光要求的窗地面积比和建筑节能要求的窗墙面积比等因素之外，还要考虑美观和成本的因素。另外跟据《夏热冬暖地区居住建筑节能设计标准》，建筑东西山墙尽量少开窗户，以利于节能设计。
.png)

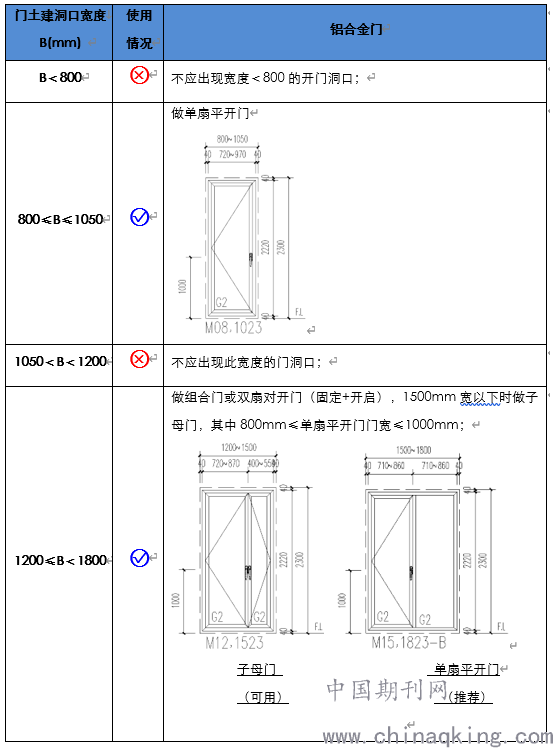

铝合金外门选型标准原则如下：
.png)
.png)
不建议采用800mm，以及1050-1200mm宽度模数的原因是分隔后，门扇偏小，不偏于使用的原因。

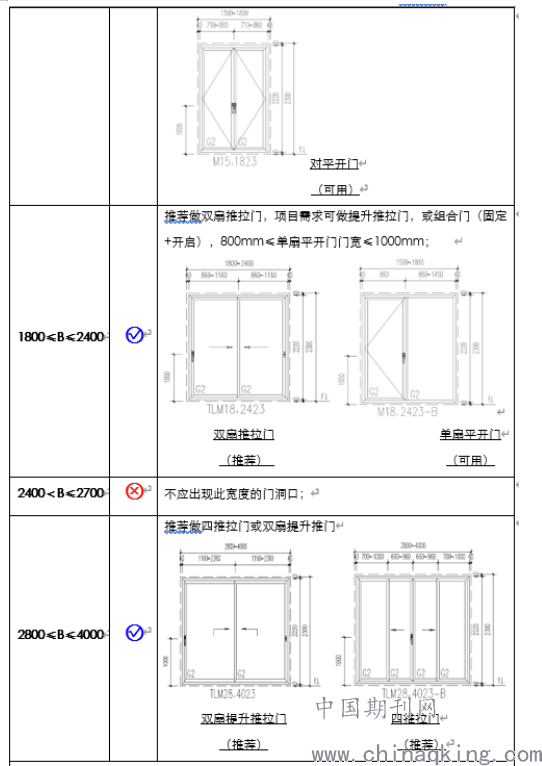

铝合金外门选型标准原则如下：
.png)
.png)

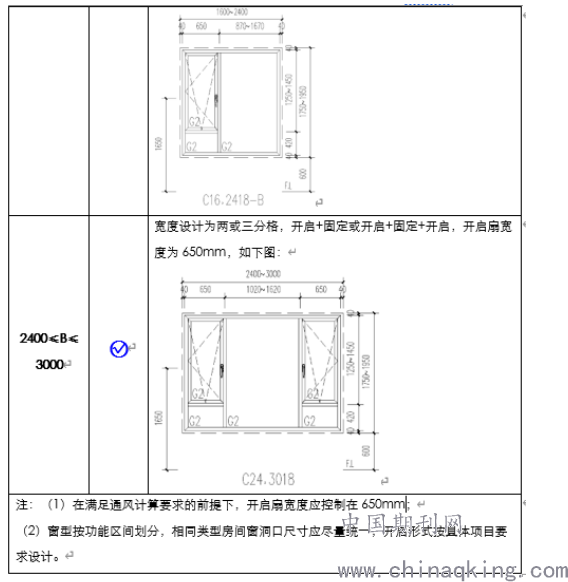

同样，不建议采用600mm以下以及900mm至1200mm的窗型，也是基于避免窗扇尺寸偏小、影响使用的原因。
四、关于外阳台、露台节点的构造做法分析

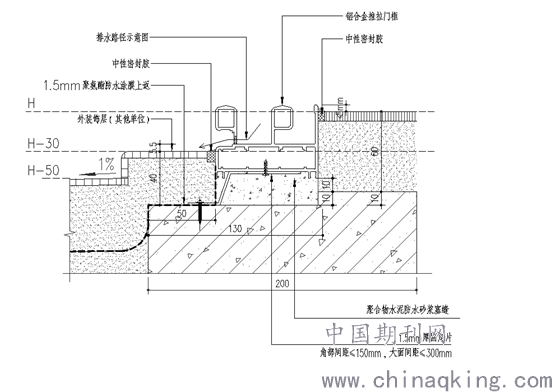

海南地区的气候特点，决定了其多采用大露台，大阳台的做法，尤其是一些海景房，旅游度假类的住宅。因此，大多阳台和室内客厅之间会采用5cm的建筑高差。阳台与客厅交接处的节点做法，要考虑老年候鸟轮椅通行要求，因此底框型材突出地面不能过高，另外，还要考虑防水的要求和型材泄水孔的要求。经过几个海口和琼海的项目设计实践，此部位建议做法如下：
不建议采用800mm，以及1050-1200mm宽度模数的原因是分隔后，门扇偏小，不偏于使用的原因。
.png)
以上内容是本人在海南经历过的居住建筑铝合金门窗设计的经验总结，希望给以后的同类型项目建筑设计有所帮助。
参考文献
[] 中南标-建筑节能门窗．中国建筑工业出版社，15ZJ602
[2] 《夏热冬暖地区居住建筑节能设计标准》 JGJ75-2012
