谢天
武汉市自来水有限公司 湖北省武汉市 430000
摘要:改革开放至今，已经走过了四十多个春秋，我们国家的发展可以用“日新月异”和“突飞猛近”八个字来形容，尤其是在新形势的大背景之下，越来越多行业获得长足的发展，尤其是伴随着城市化不断的加深，城市内部的泵房水箱安全控制系统与人们的用水之间有着很大的联系和关系，如果泵在水箱供水装置当中的浮球阀动作频繁的话，就极易会导致使水资源的浪费甚至是停水的问题。因此，本篇文章主要对于泵房水箱安全供水系统设计进行细致的分析和研究，以做参考。
关键词:泵房；水箱安全供水；控制系统；设计；
伴随着我国社会高速的发展和经济持续的增长，人们生活水平的不断提高，与此同时，大众对于水资源的使用率也在不断的增加，水作为人们生活当中最重要的物质之一，在人们的生活、工作当中扮演着重要的角色和占据关键的位置。通过对于传统的机械式的浮球阀控制水箱水流开关情况进行细致的分析和研究，发现其常常会出现某些问题，造成水资源出现大面积浪费等等情况，还会对于居民的正常用水产生一定的影响。如果将浮球阀装置拆除的话，必然会导致大量资金的浪费，但是可以科学、合理的运用浮球阀的本身功能，确保用户的恒压不会受到任何的影响，保证用水不会出现中断。基于此，本篇文章主要对于泵房水箱安全供水控制系统设计进行进一步的分析和研究。
1、控制系统的规划与设计分析
（1）控制系统的组成部分
通过对于控制系统的装置进行细致的分析和研究，发现其主要是由压力变送器、电动阀、 增压泵、水流开关、浮球阀等众多的部件组合而成。压力变送器的主要作用就是能够对于检测供水水压中水流的压力值，如果水管当中的水压出现不足或者是偏低时，则需要运用增压泵来发挥自己的作用进行增压；电动阀的主要作用就是为了对于水流的开关进行科学、合理的控制，如果水管当中的水压压力不足或者是偏低时。水流开关就可以对于水管水流实行关闭；浮球阀的主要作用就是对于水管水流开关进行控制，浮球阀开关的实际状态主要是由电磁阀和浮球共同来进行决定和控制。
压力变送器可以有效的对于水管当中的水流压力进行科学、合理的检测，并运用采集的模拟量信号传输给PLC。增压泵主要由PLC控制，用于将水管内的水压进行增加，电动阀主要有PLC控制是水流开关的重要方法。水流开关主要是由水流压力自动进行重开，水压出现偏低时就会以自动的方式进行关闭。浮球法主要是由电磁阀和浮球共同对其开关的状态进行控制，其中的电磁阀由PLC进行控制。图1 是PLC控制柜内部结构图。
.png)
控制装置当中的压力变送器、液位传感器会将汇集到的所有信号快速的传输PLC，由PLC所控制的电动阀、增压泵、电池阀的开关状态。PLC控制能够对于不同的情况、特点进行仔细的分析和研究，之后选择自动或者是手动的方式来进行相关的工作和运行。在正常的情况之下，都会选择自动运行的方法；如果出现了某些问题，可以选用手动式的方法进行运行，手动式的方法对于系统的安全，能够起到保护的作用。
（2）供水系统的工作顺序
当安全供水系统建设完成之后，将水箱内部的水位是处在水箱的下限水位，将阀门打开之后就开始向其中注水，伴随着注水过程不断的推移，水箱中的水位自然会不断的在提高。当水箱当中的水位来到水箱上限水位时，阀门会以最快的速度实行关闭，水箱也会完全的结束注水工作。如果用户的用水量在不断的增加，那么水箱当中的水位也会随之不断的下降，水位下降到了水箱的下限，那么阀门就会自动的开启，向水箱开始注水，之后循环上面的程序。
为了能够让浮球阀减少动作，减少出现损坏的可能与几率，可以运用电动阀作为主要的控制法，浮球阀则做好辅助工作即可。上述控制过程可以分为两种情况，电动阀在运行的过程当中，主要由电动阀对于水流开关进行科学、合理的控制，如果电动阀无法正常的运转，则可以运用浮球阀来对于水流的开关进行控制。
（3）供水系统的工作原理分析
首先，在水箱进行蓄水的过程当中，如果经过专业的检测，发现电动阀是正常的状态，那么需要将电动阀进行启动，因为水压充足，可以将水流开关进行打开，水流开关打开之后 就开始向水箱当中进行加水，水箱都水位正在不断的上升，当液位达到了1时，那么液位传感器就会PLC水输送液位的信号，这时PLC会发出信号给电动阀，电动阀即可进行关闭，停止注水的工作。伴随着用户的用水量不断的增加，水箱当中的液位也会不断的减少，如果液位下降到液位6时，液位传感器就会快速的向PLC输入液位信号，PLC 接收到信号之后就会给电动阀发送信号，电动阀随即开启开，向水箱当中进行注水。
其次，在水箱注水的过程当中，如果经过专业的检测，发现电动阀出现了问题或者是某些故障无法正常的关闭，那么水流冲开水流开关之后，就开始向水箱之内进行注水，当液位到达4时，液位计将信号输送到了控制柜，如果再输出信号让电池阀进行关闭，液位继续向着高处发展，当液位达到2时，浮球到了最高处，这时浮球处于关闭浮球的状态，液位在不断的上升，当到达1时，液位就会将相关的信号向着控制柜所发送，控制柜输出开启电池阀控制信号，让电池阀开启，这时浮球和电池阀运用共同的力量对于浮球阀进行控制，让其关闭，这时水箱当中的水位就不会再增加。
2、供水装置PLC控制系统的设计

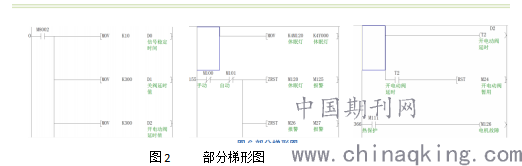

PLC编程语言标准当中有五种编程语言，即梯形图编程语言、顺序功能图编程语言等等， 其中梯形图编程语言又被专业工作人员称为了梯形图。梯形图主要延续了继电器控制电路的主要形式，换句话来说，它他能够更加明了、直观的帮助电气技术工作人员更好的了解编程语言。图2是部分梯形图。
.png)
结束语:
综上所述，本篇文章主要对于泵房水箱安全供水控制系统设计进行了细致的分析和研究， 发现此系统能够有效的将传统的阀门关水不严、浪费水资源等等问题妥善的解决，保证了大众用水的安全，减少了水资源浪费问题，并为智慧型城市的发展与建设打下了良好的基础。
参考文献：
[1]易子琛,肖腾,邓达. 泵房水箱安全供水控制系统设计[J]. 新型工业化,2018,8(04):27-33.
[2]罗巍. 某超限高层办公塔楼室内消防给水系统设计探讨[J]. 广东土木与建筑,2019,26(03):24-27.
[3]徐忠裕. 二次供水泵房设备的运行及维护探讨[J]. 工程建设与设计,2019(06):72-73.
[4]邹亨保,王文胜. 新型智能二次供水控制系统研究[J]. 机电信息,2019(24):36-38.
