豈兴宇
黑龙江省齐齐哈尔地质勘查院 黑龙江 齐齐哈尔 161000
摘要： 小柯勒铜钼矿是我院近年来重大的找矿成果，但该区矿石及非矿岩石中黄铁矿化发育，因此如何区分激电异常为矿致异常成为本区激电测井解译的关键，在前人研究的基础上，通过综合研究激电测井成果与钻孔成果，研究含矿层的电性特征，为解释工作提供基础。本文中以矿区ZK260-3为例，浅析激电测井在斑岩型铜矿应用效果，分析取得的主要成果及存在的主要问题，为该地区该类型矿床的测井解释提供借鉴。
关键词：激电测井；小柯勒；铜钼矿；应用效果
1引言
小柯勒铜钼矿是我院近年来重大的找矿成果，在找矿过程中，前人设计了激电测井的技术方法，主要用于研究该区岩矿石电性参数特征,查明高极化层，确定深度和厚度，以及井壁盲矿等。
但工作中发现钻孔中矿石及非矿岩石铁矿化发育，因此如何区分激电异常为矿致异常成为本区激电测井解译的关键，在前人研究的基础上，通过综合研究激电测井成果与钻孔成果，研究含矿层的电性特征，为解释工作提供基础。
本文利用宋刘生等人前期所测量的测井资料，对本区的激电测井资料进行重新解译。本文中以矿区的ZK260-3为例，对解释成果与钻孔验证成果进行对比总结，为该地区该类型矿床的测井解释提供借鉴。
2激电测井原理及工作技术方法
激电测井原理：以岩（矿）石的激发极化效应及电阻率差异为基础，通过在某种井中及地面供电、测量电极不同排列、组合的装置形式，研究地下横、纵向激发极化效应及电阻率的变化，以了解井周或井旁是否存在盲矿体的勘探方法。
工作技术方法：
该方法主要为了查明高极化层，确定深度和厚度，以及井壁盲矿等。
本次激电测井采用重庆地质仪器厂生产的JGS—1B智能工程测井系统及DZD—8A多功能直流电法仪。仪器直接读出视极化率，视电阻率采用公式A1计算，
…………………………………………………………………………………….（A1）
激电测井是将供电电极B布置在地面，A极在井中，软电极系用A4.75M0.5N及A0.95M0.1N，电极排列见示意图1。采用梯度装置，供电周期采用32s，延时200ms，宽度80ms，点距10m。

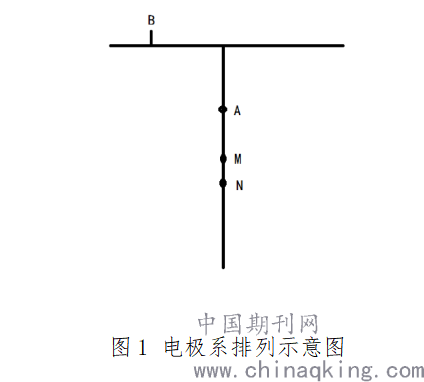

图1 电极系排列示意图
3激电测井成果解释
根据矿区铜钼矿石物性测定结果可知，黄铜矿及辉钼矿石均与黄铁矿（化）伴生，因黄铁矿（化）分布形式不同，浅部含矿岩石中黄铁矿（化）呈细脉状，表现为低阻高极化特征，深部含矿岩石中黄铁矿（化）呈细脉浸染状，表现为中阻中高极化特征。因此本文引入视金属因子（JS），公式详见A2，用以突出低阻高极化、中阻中高极化异常。
JS=ηs/ρs…………………………………………(A2)
本文中利用视金属因子这个参数，使用mapgis软件绘制了彩色剖面图。
根据ZK260-3的钻孔物性曲线成果、AO=1m测井曲线及AO=5m测井曲线，确定了目的层的深度和厚度，以及井壁盲矿层，详见图2。通过与已知钻孔剖面图截图，绘制了解译成果对比图3，其中红色为实际矿体引起，黄色为推测的盲矿层引起。
根据岩芯及测井资料可知，该区视极化率背景值较高，岩芯的平均值在7%左右，测井平均值在10%左右。
钻孔物性解译成果：为图2左边的三条曲线，从左到右依次为视极化率、视电阻率和视金属因子。根据低阻高极化率高视金属因子特点，共圈定高极化层13层。根据图3可知，其中11层为已知矿体的反映。
AO=1m解译成果：为图2中间的三条曲线，从左到右依次为视极化率、视电阻率和视金属因子。根据低阻高极化率高视金属因子特点，共圈定高极化层18层。根据图3可知，其中10层为已知矿体的反映，推测8层为井壁盲矿层引起。
AO=5m解译成果：为图2右边的三条曲线，从左到右依次为视极化率、视电阻率和视金属因子。根据低阻高极化率高视金属因子特点，共圈定高极化层21层。根据图3可知，其中19层为已知矿体的反映，推测3条为井壁盲矿层引起。
综上所述，AO=5m对于厚大的矿体分辨率最高，AO=1m对薄层矿体分辨率高些，但上述三种方法均不能百分之百解译所有矿体（已知矿体24层），但AO=5m相对效果最佳。
根据测井解释成果与已知钻孔资料对比可知，本区含矿层的主要电性特征表现为低阻高极化率高视金属因子特征，因此低阻高极化该区的具有上述特征的激电异常即为矿致异常。
但在解译成果中也存在以下问题：
a、圈定的高极化层厚度与已知矿石厚度有差异；
b、相邻较近的薄板状矿体无法分辨，体积效应明显；
c、存在少部分矿层无明显低阻高极化特征。

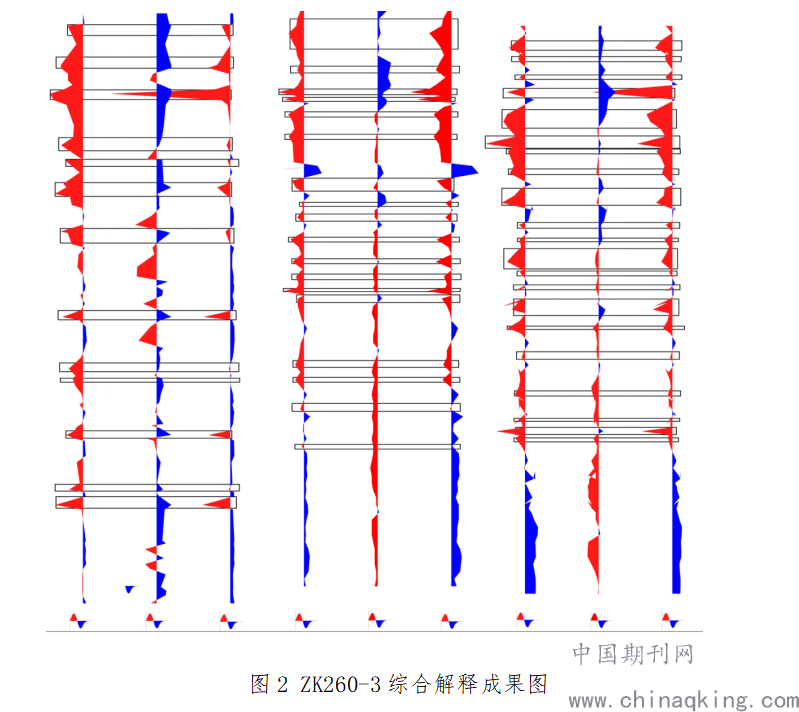

图2 ZK260-3综合解释成果图
.png)

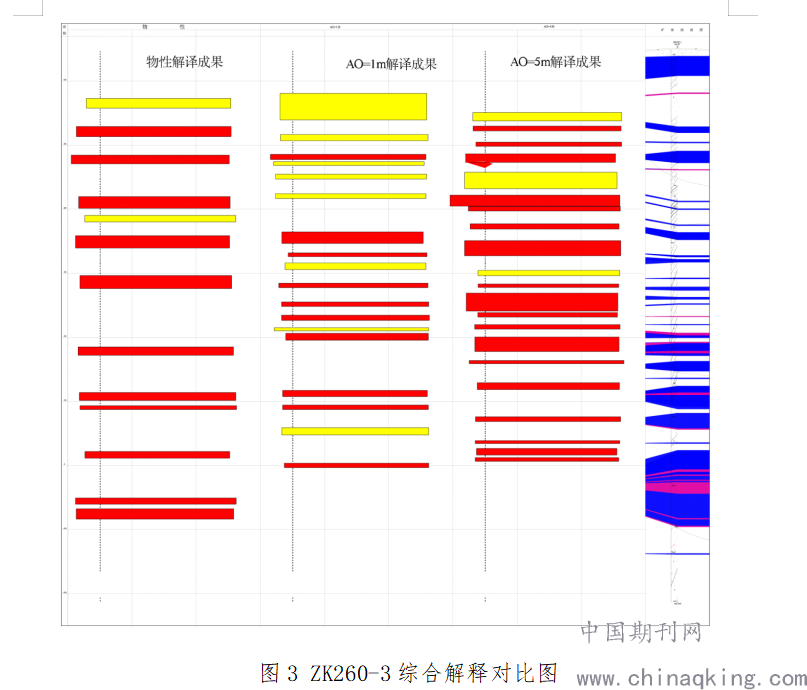

图3 ZK260-3综合解释对比图
4结论
综上研究成果，得出以下结论：
a、该区浅部具有低阻高极化率特征、深部具有中阻中高极化特征的激电异常为矿致异常。
b、激电测井对具有低阻高极化的含矿层效果明显，对中阻中高极化特征的含矿层，需结合视金属因子进行精细划分，但圈定的高极化层厚度与已知矿石厚度有差异。
c、激电测井方法纵向分辨率欠佳，尤其是相邻较近的薄板状矿体无法分辨，体积效应明显。
参考文献
[1] DZ/T 0070-2016 ?时间域激发极化法技术规程?[S]
[2] DZ/T 0204-2016 ?井中激发极化法技术规程?[S]
[3] 蔡柏林，等.井中激发极化法.北京：地质出版社，1983 [M]
作者简介：豈兴宇 、男、物探中级工程师、1988年12月出生，地质工程硕士学位、勘查技术与工程学士学位、主要从事物探工作
