袁博，於万成
马鞍山万能达发电有限公司，马鞍山 243051）
摘要：通过中压联合汽门的330MW机组大流量供热在马鞍山万能达发电公司的成功应用，论述了中压联合汽门的330MW机组大流量供热的结构特点、安全控制及自动控制策略的优化。
关键词：中压联合汽门；供热；再热蒸汽；
引言：
中压联合汽门是将中压主蒸汽门与调节汽门合并为整体的结构。其中，中压主蒸汽门为单座型并带有预启阀，该预启阀的作用也是为了使主蒸汽门上下压力平衡、减少提升力的。中压调节汽门由于是四周径向均匀受力，因此提升力较小。其动作原理与高压主蒸汽门类似，也是在汽轮机建立起安全油压、发出挂闸信号并继续升高启动阀后的油压时，油动机下部有了足够的力量即克服弹簧的推力将门打开。泄压时依次将主蒸汽门与调节汽门一道关闭，防止汽轮机发生超速事故。
1 概况
安徽马鞍山万能达发电有限责任公司#3、#4汽轮机为上海汽轮机厂生产的N330－16.7/538/538型亚临界、一次中间再热、双缸双排汽、单轴、反动、凝汽式汽轮机，该机组是上汽在西屋引进考核型300MW机组基础上的深度改进优化型，厂内产品代号为K156，两台机组均于2006年投产。
2019年，马鞍山慈湖开发区新增工业用汽需求，要求公司二期单台机组在满负荷到最低40%THA调峰负荷的区间具备抽汽流量达300t/h、抽汽压力达2.75MPa的能力，故需要对中调门进行改造，整体更换为含中主门和大、小中调门的一体式结构的联合汽阀，通过中调门调节来维持抽汽压力，满足机组从机侧再热热段抽汽供热的目标。
2 结构特点
2.1结构介绍
新设计的中联门仍然分为左右两侧，单侧中联门由1只主汽阀，一大一小2只调节汽阀以及阀壳主体组成，如图1所示。主汽阀与调节汽阀主要部件有：阀杆、预启阀芯、主阀碟、阀座、阀碟套筒、汽阀套筒及阀盖等部件组成。同时再热蒸汽热段母管新增一路引出管道，经过电动闸阀，气动止回阀，电液快关阀，流量计，以及减温减压器等设备后，接至供汽联箱。两侧小中调门（#1、#2阀）设计公称均为直径220mm，大中调门（#3、#4阀）设计公称直径均为420mm，保证两侧进入中压缸的流量平衡。
图1 中压联合汽门剖面图
2.1特点介绍
与传统中压汽阀1+1结构不同，该中联门由1个主汽阀和2个调节汽阀组成。纯凝运行时，大小调节汽阀同时开启，保证整个联合汽阀仍具有低压损的流动特性。当需要深度调节，大量外供高品质蒸汽时，大调节阀处在关闭状态，由具有深度调节能力的小口径调节阀，通过行程开度的变化实现对外供蒸汽的流量控制，同时实现阀序间的无扰切换，满足机组启停等特殊工况下安全运行要求。与传统的中压再热联合汽阀一致，改进设计的中压再热联合汽阀阀内蒸汽的工作温度535℃-540℃之间，蒸汽最高工作压力3.5MPa左右。
3 安全控制策略
由于中调门参与调节，提高了热再母管压力；大流量抽汽，汽轮机中低压缸进汽量明显减少，这些参数的改变，必将影响汽轮机的安全运行，所以保护汽轮机是控制策略研究的首要课题。为此，增加了以下保护限制：
3.1以下任一条件触发，切除供热（以保护汽轮机为第一要素，稳定机组运行为基础）
1）汽机脱网；
2）OPC动作；
3）汽机跳闸；
4）RUNBACK运行；
5）热再母管压力>4MPa；
6）机组负荷低于120MW；
7）快关阀两端差压反向（减温减压后供热压力大于抽汽压力0.1MPa）；
8）锅炉MFT；
9）热再热蒸汽压力限制（为了保护高压缸叶片安全，对不同主蒸汽流量下的热再热蒸汽压力作出限制，再热抽汽压力需要按照图2所示限制值运行，再热抽汽压力低于报警线时报警，低于甩热负荷线时延时3s切除供热）；

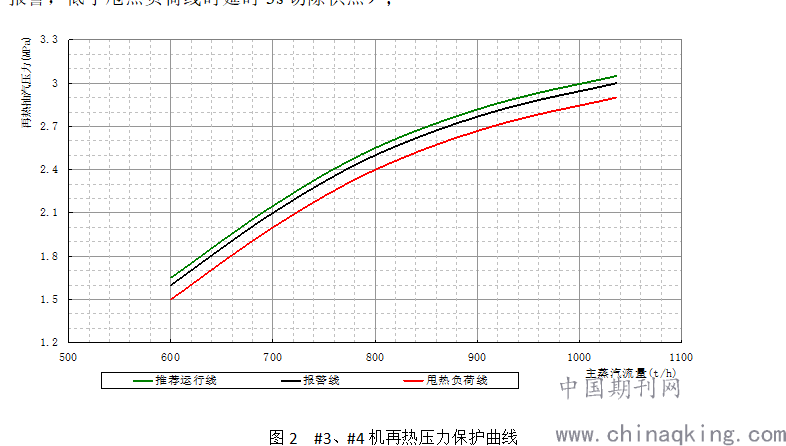

图2 #3、#4机再热压力保护曲线
10）低压缸末级叶片保护（低压缸进汽压力低于0.2 MPa时报警，并切换为供热手动控制模式，低压缸进汽压力低于0.17 MPa延时3分钟切除供热）；
11）同时提供手动切除供热功能以及保护供热管道的供热管道减温减压后蒸汽温度>420℃切除供热功能。
3.2设置中调门最小开度指令限制
自动/手动方式下均设置中调门指令下限为43.5%，对应中调门#1、#2阀（小阀）最小开度限位为38mm，保证通过中低压缸的蒸汽流量约300t/h。
3.3设置中调门指令闭锁
1）供热状态自动方式下，低压缸入口压力低于0.2 MPa和中调门自动调节输出达下限值43.5%任一条件都可以触发中调门闭锁关。
2）供热状态自动方式下，热再热压力低于报警值，中调门闭锁开。
3.4供热切除后中调门超驰开
供热状态时，单独某条供热管道线路切除后，切除供热抽汽自动回路至手动控制，中调门以每分钟40%的速率打开，全部中调门全开或150秒后恢复。恢复后运行人员方可操作中调门阀位增减或投入抽汽自动控制。
3.5增加中主门及中调门松动试验逻辑，提高可靠性
1）增加中主门松动试验逻辑，中主门松动试验通过试验电磁阀进行，复位方式有三种：开度＜85%、10秒后复位或按“复位”按钮。
2）修改中调门松动试验逻辑，如中调门开度小于90%，则“关闭”按钮无效，即供热工况下不进行中调门松动试验。
3.6增加OPC动作信号和手动控制信号
增加的中调门OPC动作和AST跳闸通过OPC电磁阀和AST电磁阀控制油路来实现，同时在中调门控制VPC卡端子板上接入OPC动作信号，保证OPC动作时将中调门指令置零。在增加的中调门VPC卡端子板上接入手动控制信号，保证#1DPU故障时可通过#2DPU的中调门手动操作指令进行控制。
4 自动控制策略
4.1大流量供热机组启动至运行各阶段汽轮机各阀门的控制方式
1）挂闸至2900rpm，高主门控制转速，高调门、中主门、中调门全开；
2）2900rpm至并网，高主门全开，高调门控制转速，中主门、中调门全开；
3）并网至供热前，高主门全开，高调门控制电负荷，中主门、中调门全开；
4）机组供热后，高主门全开，高调门控制电负荷，中主门全开、中调门调节维持热再母管压力（抽汽压力）。
4.2中调门的控制方式
1）机组纯凝运行时，中调门4个调阀采用单阀运行方式，同步开启和关闭，且只有全开和全关两个状态，不调节再热抽汽压力。
2）机组供热运行时，4个中调阀采用顺序阀运行方式，根据供热需要对再热抽汽压力作出调节。顺序阀运行方式下#1、#2阀两个小阀同步开启和关闭，#3、#4阀同步开启和关闭，#1、#2阀和#3、#4阀通过设置合适的重叠度，保证良好的调节性能，如图3所示。
图3 阀开度与其流量对曲线
4.3供热抽汽控制
1）当“#1抽汽投入”与“供热#1电动隔离阀已开”与“#1液动快关阀”已开同时满足时，画面弹出“#1管道处于供热状态”，解锁中调门控制，进入抽汽手动控制，按“阀位减”按钮，中调门1、2、3、4根据重叠度开始关闭，抽汽压力上升，按“阀位增”按钮，中调门1、2、3、4根据重叠度开始打开，抽汽压力下降。
2）“#2抽汽投入”与“#1抽汽投入”相同，投入“抽汽自动”，手操器“A”亮，进入抽汽自动控制回路，中调门1、2、3、4根据重叠度由抽汽PID自动控制，以热再热蒸汽母管压力（4UPT2515B、PT2515C、HRPR三选中值）作为被调量跟随抽汽压力设定值，抽汽压力设定值设计自动低限与高限，低限制值为再热压力运行报警值-0.05MPa，高限制值为再热压力运行限制值加上1.8MPa。
4.4高再供热减温减压控制逻辑（以#2线为例）
根据热用户要求设置#2高再供热减温减压压力和温度给定值，自动调整供汽压力和温度如图4所示。
1）压力控制逻辑
①控制方式：根据#2抽汽供热减温减压器后蒸汽压力(三选中）进行调节。
②给定值：范围1.8MPa—2.5MPa。
③电动减压阀关条件：减压阀后蒸汽温度>420℃。
图4 中压供热#2线流程图
2）抽汽温度调节
根据#2抽汽供热减温减压装置后蒸汽温度(三选平均）进行调节，达到控制抽汽温度的目的，减温调节回路中，以减温减压装置入口蒸汽温度作为前馈调节信号。
5 结语
基于对中压联合汽门的330MW机组大流量供热控制策略的深入研究，实现了中压联合汽门供气与纯凝间多级调节能力的无扰切换。既有效的解决了低负荷时供气流量稳定的问题，又能维持机组正常运行的抽汽压力。再加上大量保护逻辑的加持，增强了系统的可靠、稳定性。确保机组安全稳定运行。
参考文献
[1]王平子.须逸农.300MW汽轮机的中压联合汽门[J].东方电气评论，1989,（01）。
[2]陈海.罗哲林.陈东.浅析大型燃煤电厂供热改造[J].内蒙古煤炭经济，2019,
