随着现代科技水平的发展，互联网络已经应用在生活中的每一角落，服务器、微型计算机产品安装了各种网卡，提供了各种网络接口。随着国家标准GB 9254-2008的稳定实施，各个企业、实验室都在开展针对网卡RJ45端口（电信端口）的测试。
一、概述
电信端口，指连接声音、数据和信号传递的端口，旨在通过直接连接多用户电信网（如公共交换电信网(PSTN)、综合业务数字网（ISDN）、x－型数字用户线（xDSL）等）、局域网（如以太网、令牌环网等）以及类似网络，使分散的系统相互连接。例如我们平时上网使用的计算机网卡端口（RJ45），调制解调器端口（RJ11）。这里说的电信端口并不是指的USB、LPT、RS232、IEEE1394等数据交换端口。有的设备虽然含有RJ45或R1JJ端口，但并不是用于电信网络的数据传输，因此在测试中，要对端口性质上要进行严格判断，仅对含有调制解调器和网卡类的端口（网卡类端口具有IP地址）进行测试。在介绍测试方法之前，简单介绍一下计算机网络知识。
二、计算机网络知识简介
计算机网络知识计算机网络是现代高科技的重要组成部分，是计算机技术与通信技术紧密结合的产物，计算机网络综合了计算机与通信两方面的新技术，涉及面宽，应用范围广。对信息技术的发展有着深刻的影响。离开计算机网络就谈不上信息化社会，任何企事业单位的信息管理系统、办公自动化系统、商业自动化系统、生产科研系统、金融系统等都离不开计算机网络。
计算机网络按分布距离可分为局域网(LAN)、城域网(MAN)和广域网(WAN)。我们平时使用的局域网作用范围小，分布在一个房间、一个建筑物或一个企事业单位。地理范围在10m～1km。传输速率在1Mbps 以上。目前常见局域网的速率有10Mbps、100Mbps、1000Mbps。局域网技术成熟、发展快，是计算机网络中最活跃的领域之一。在网络数据传输中，TCP/IP的设置必不可少。中文译名为传输控制协议/因特网互联协议，又叫网络通讯协议，这个协议是Internet最基本的协议、Internet国际互联网络的基础，简单地说，就是由网络层的IP协议和传输层的TCP协议组成的。联在某个网络上的两台计算机之间在相互通信时，在它们所传送的数据包里都会含有某些附加信息，这些附加信息就是发送数据的计算机的地址和接受数据的计算机的地址。人们为了通信的方便给每一台计算机都事先分配一个类似我们日常生活中的电话号码一样的标识地址，该标识地址就是我们今天所要介绍的IP地址。根据TCP/IP协议规定，IP地址是由32位二进制数组成，而且在INTERNET范围内是唯一的。由于网络中包含的计算机有可能不一样多，有的网络可能含有较多的计算机，也有的网络包含较少的计算机，于是人们按照网络规模的大小，把32位地址信息设成三种定位的划分方式，这三种划分方法分别对应于A类、B类、C类IP地址，其中C类是我们常用的IP地址类别。C类地址的表示范围为：192.0.0.1~223.255.255.255，默认子网掩码为：255.255.255.0。所以在设置EUT和AE的IP地址时，不应超过这个范围。在测试连接中，就是按照局域网（LAN）的连接方法，将被测设备（EUT）与辅助设备（AE）通过阻抗稳定网络（ISN）连接在一起进行通信。采用ping的方法来检查EUT与AE是否能够通讯。
三、测试方法与测试布置

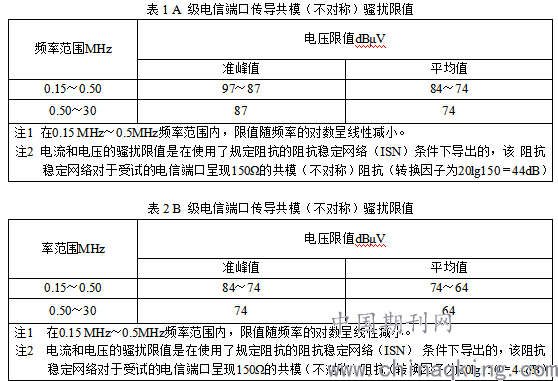

1、电信端口的传导共模骚电压扰限值
.png)
注1 在0.15 MHz～0.5MHz频率范围内，限值随频率的对数呈线性减小。
注2 电流和电压的骚扰限值是在使用了规定阻抗的阻抗稳定网络（ISN） 条件下导出的，该阻抗
稳定网络对于受试的电信端口呈现150Ω的共模（不对称）阻抗（转换因子为20lg150＝44dB）
2、测试方法
本测试的目的是测量从EUT 电信端口发射出来的共模骚扰。有用信号可能会引起共模骚扰。在接
口工艺的设计阶段，如果对附录E 中提及的因素给予适当的考虑，那么就可控制由有用信号产生的骚
扰。
电源电压应通过人工电源网络（AMN）提供给EUT。对于与非屏蔽平衡对线连接的电信端口，应用电缆将电信端口和ISN 连接起来进行试验，以评估该电信端口的共模（不对称模）骚扰电流或骚扰电压。因此在骚扰测量过程中，应对从电信端口向ISN看过去的ISN 共模阻抗作出规定。ISN 应不影响EUT 的正常工作。为此，将其插在EUT 与任何使EUT运行的辅助设备（AE）或负载之间的信号电缆中。
为了对LAN 处于高效使用时的发射进行可靠的测量，只需使LAN 处于正常流量的10%以上并至少保持250 ms 即可。试验的流量内容应包含周期性的信息和伪随机信息，以模拟实际的数据传输类型（例如，随机型：压缩或加密文件；周期型：非压缩型图形文件，内存转储、屏幕刷新和磁盘映像）。如果LAN 在空闲状态期间还保持传输，则测量还应在空闲状态下进行。
当进行骚扰电压测量时，应使用ISN。该ISN 能够提供一个适合于连接测量接收机的电压测量端口，并能满足电信端口共模终端阻抗的要求。当在单个非屏蔽平衡对线上进行骚扰电压测量时，应使用一个合适的供两线用的ISN；当对含有两组平衡对线的非屏蔽电缆进行测量时，应使用一个合适的供四线使用的ISN；当对含有四组平衡对线的非屏蔽电缆进行测量时，应使用一个合适的供八线使用的ISN。
测试前应按照GB 9254-2008中规定的进行布置，然后设置EUT和AE的TCP/IP。采用PING的方法，检查EUT与IP是否连接畅通。测试软件使用tfgen.exe进行数据发送包。若测试的EUT是PC，则EUT与AE同时运行tfgen.exe，相互发送数据包；若测试是打印机或者具有上网功能的电视机、机顶盒等设备，在用PING检查连接畅通后，通过运行AE中的tfgen.exe向EUT发送数据包。

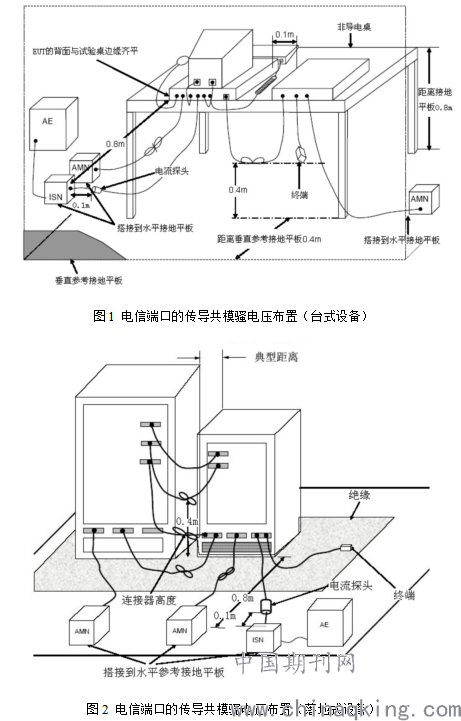

3、测试布置图
参考文献
GB9254-2008《信息技术设备的无线电骚扰限值和测量方法》（CISPR22：2006, MOD）
作者简介：宋文溪，女，汉族，1990年1月，本科学历，研究方向电磁兼容
