赵建成
浙江大唐乌沙山发电有限责任公司 浙江 315722）
摘要
空气预热器是利用锅炉等装置的排烟热量来预热的换热器。其作用是降低锅炉等设备的排烟温度,提高热效率;，使燃料易于着火。一般简称为空预器。多用于燃煤电站锅炉。可分为管箱式、回转式两种，其中回转式又分为风罩回转式和受热面回转式两种。电站锅炉较常采用受热面回转式预热器。在锅炉中的应用一般为两分仓、三分仓、四分仓式，其中四分仓较常用于循环流化床锅炉中。
管箱预热器工作原理:较为简单，烟气从管箱外部流经，空气从管箱内部通过，通过温差不同传热。与省煤器、过热器等原理相同。
回转式预热器的工作原理是:预热器转子部件由数万计的传热元件组成，当空预器缓慢旋转，烟气和空气逆向交替流经空气预热器。蓄热元件在烟气侧吸热，在空气侧放热，从而达到降低锅炉排烟温度，提高热风温度的预热作用。

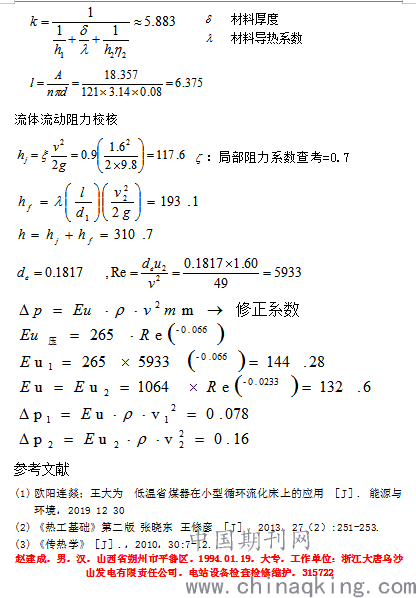

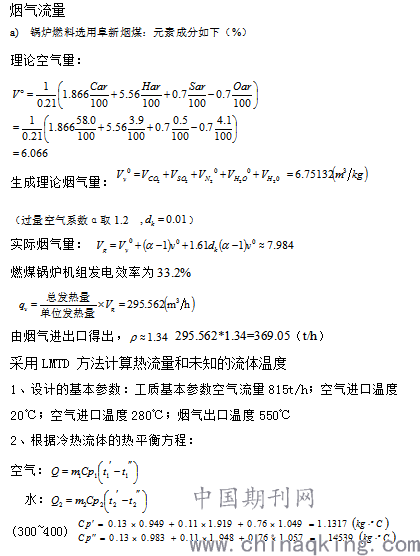

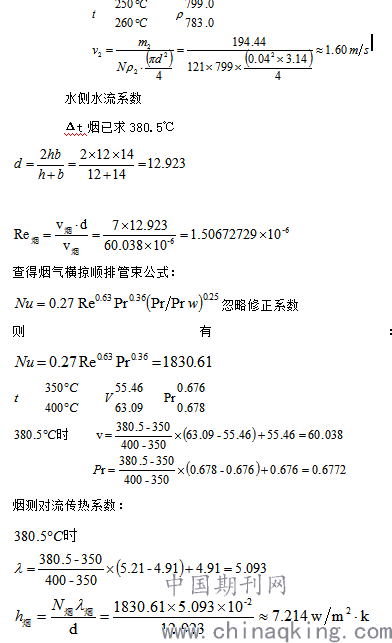

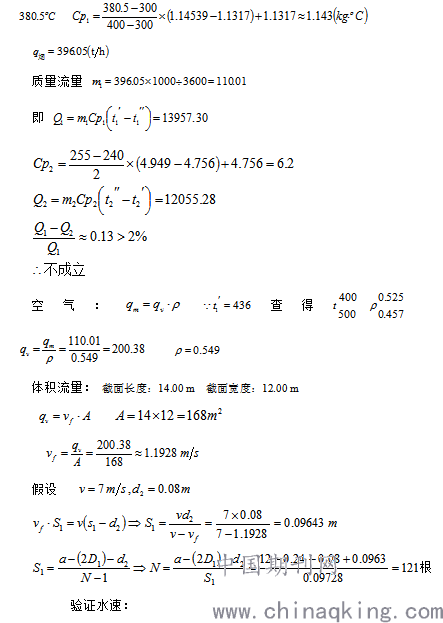

本次研究的课题为某小型燃煤机组管式空气预热器设计，本人按照流程，设计步骤如下。
关键词 空气预热器，换热器，锅炉，排烟温度
Key words: air preheater, heat exchanger, boiler, exhaust gas temperature
换热器种类介绍
一．换热器的概念
换热器是将热流体的部分热量传递给冷流体的设备，又称热交换器。换热器是化工,石油,动力,食品及其它许多工业部门的通用设备,在生产中占有重要地位.在化工生产中换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等,应用更加广泛。换热设备因其用途不同，类型繁多，性能不一，但均可归结为管壳式结构和板式结构两大类。
二．换热器种类
根据作用原理可分为间壁式换热器、蓄热式换热器和混合式换热器。
根据使用目的可分为冷却器、加热器、冷凝器和汽化器。
根据结构材料可分为金属材料换热器和非金属材料换热器。
根据传热面的形状和结构可分为管式换热器和板式换热器。
根据用途可以分为集体供热式热交换器和家用热交换器。
混合式：热交换器是依靠冷、热流体直接接触而进行传热的，这种传热方式避免了传热间壁及其两侧的污垢热阻，只要流体间的接触情况良好，就有较大的传热速率。故凡允许流体相互混合的场合，都可以采用混合式热交换器，例如气体的洗涤与冷却、循环水的冷却、汽-水之间的混合加热、蒸汽的冷凝等等。它的应用遍及化工和冶金企业、动力工程、空气调节工程以及其它许多生产部门中。 按照用途的不同，可将混合式热交换器分成以下几种不同的类型：
(1)冷却塔(或称冷水塔) 在这种设备中，用自然通风或机械通风的方法，将生产中已经提高了温度的水进行冷却降温之后循环使用，以提高系统的经济效益。例如热力发电厂或核电站的循环水、合成氨生产中的冷却水等，经过水冷却塔降温之后再循环使用，这种方法在实际工程中得到了广泛的使用。
(2)气体洗涤塔(或称洗涤塔) 在工业上用这种设备来洗涤气体有各种目的，例如用液体吸收气体混合物中的某些组分，除净气体中的灰尘，气体的增湿或干燥等。但其最广泛的用途是冷却气体，而冷却所用的液体以水居多。空调工程中广泛使用的喷淋室，可以认为是它的一种特殊形式。喷淋室不但可以像气体洗涤塔一样对空气进行冷却，而且还可对其进行加热处理。但是，它也有对水质要求高、占地面积大、水泵耗能多等缺点：所以，在一般建筑中，喷淋室已不常使用或仅作为加湿设备使用。但是，在以调节湿度为主要目的的纺织厂、卷烟厂等仍大量使用!
(3)喷射式热交换器 在这种设备中，使压力较高的流体由喷管喷出，形成很高的速度，低压流体被引入混合室与射流直接接触进行传热，并一同进入扩散管，在扩散管的出口达到同一压力和温度后送给用户。
(4)混合式冷凝器 这种设备一般是用水与蒸汽直接接触的方法使蒸汽冷凝。
间壁式：这种换热器是在容器外壁安装夹套制成，结构简单；但其加热面受容器壁面限制，传热系数也不高。为提高传热系数且使釜内液体受热均匀，可在釜内安装搅拌器。当夹套中通入冷却水或无相变的加热剂时，亦可在夹套中设置螺旋隔板或其它增加湍动的措施,以提高夹套一侧的给热系数.为补充传热面的不足，也可在釜内部安装蛇管。夹套式换热器广泛用于反应过程的加热和冷却。
空气预热器在锅炉中作用
多用于燃煤电站锅炉。可分为管箱式、回转式两种，其中回转式又分为风罩回转式和受热面回转式两种。电站锅炉较常采用受热面回转式预热器。在锅炉中的应用一般为两分仓、三分仓、四分仓式，其中四分仓较常用于循环流化床锅炉中。
管箱预热器工作原理:较为简单，烟气从管箱外部流经，空气从管箱内部通过，通过温差不同传热。与省煤器、过热器等原理相同。
回转式预热器的工作原理是:预热器转子部件由数万计的传热元件组成，当空预器缓慢旋转，烟气和空气逆向交替流经空气预热器。蓄热元件在烟气侧吸热，在空气侧放热，从而达到降低锅炉排烟温度，提高热风温度的预热作用。
