郑永杰
浙江零跑科技有限公司 浙江 杭州 310051
【摘要】结合ANSYS workbench软件针对市场出现的问题对换档拨叉进行结构强度分析，根据分析结果对换档拨叉结构进行针对性改进，提高换档拨叉的使用安全性。
【关键词】换档拨叉；强度；使用寿命
1引言
换挡拨叉作为变速器的重要零部件，其强度在极大程度上影响着变速器的使用寿命。若拨叉设计强度不足，在汽车行驶过程中发生断裂，无法完成正常的挂/退档操作，严重影响汽车正常行驶，甚至威胁车内成员的人身安全，其后果不堪设想。本文针对某变速器换挡拨叉进行强度优化分析。
2拨叉工作原理

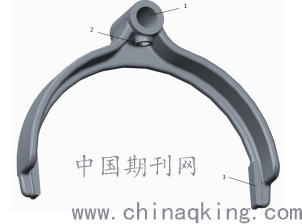

单锥面同步器换档拨叉结构见图1，换挡通过叉轴孔1固定在叉轴上，在换挡力F作用下叉脚3与齿套直接接触，带动齿套克服摩擦力穿过同步环、到达齿轮同步锥体，完成换挡动作。换挡拨叉给齿套施加力的同时叉脚3也受到齿套施加的反作用力，受力模型为叉轴孔1固定约束，叉脚3承受换挡力的反作用力。
摩擦式同步器的同步力矩（摩擦力矩）Tc值，是锥面上的摩擦力在平均半径处的扭矩值，即
Tc——同步力矩 Rc——锥面平均半径
φ——锥面半角 F——齿套上收到的水平推力
μc——工作锥面上的动摩擦系数
同步力矩形成齿轮系和离合器从动片的加速（或减速），因此同步力矩也可以通过同步惯量、同步角速度和阻力矩等求出，即：TC=JC×ξa±TD
ξa——被同步齿轮的角加速度
TD ——阻力矩，包括润滑油的阻力矩、轴承阻力矩和离合器阻力矩
通过式1和式2推导换挡力F，根据现有数据求解，换挡力F等于496N，小于现有标准商用车变速箱换挡力小于500N要求。该值为静态力，考虑换挡冲击将该值扩大3倍，即叉脚3受到1500N的反作用力，方向垂直于作用面指向拨叉。
.png)
3材料属性
在实现汽车换档动作时，换档拨叉拨动同步器齿套运动，叉脚与齿套直接接触，而同步器齿套随着齿轮高速运转，在接触的瞬间换档拨叉与齿套之间产生摩擦，叉脚磨损。这需要换档拨叉采用耐磨材料，减少磨损量，延长使用寿命。
该换档拨叉采用45#钢（GB/T699-1988）材料。45#钢表面含碳量0.8-1.2%，芯部含碳量0.1-0.25%，经渗碳处理，表面获得58-62HRC的高硬度，耐摩擦，芯部硬度低，耐冲击，满足换档拨叉的高硬度、耐冲击的使用性能要求。材料抗拉强度600MPa，屈服强度355MPa。
4拨叉优化设计
满足换挡拨叉的工作机能的基础结构设计，见图1，即有满足约束定位的叉轴孔、也有满足换挡力作用点要求的叉脚。对基础结构拨叉进行有限元分析，计算结果显示靠近约束点的圆角处受力最大，等效应力值261.93MPa，安全系数不足1.5，见图2。
.png)
根据分析结果对换档拨叉结构进行优化设计，改进后的结构见图3具体方案如下：
①在满足装配要求的前提下，靠近叉脚处筋板下移5mm，让整个筋板形成一个斜坡，此外为防止换档拨叉与齿套干涉，同时减轻换档拨叉整体重量，叉脚宽度减小。
②在叉轴孔下方加肉，即M8联接螺栓孔凸台旁下方增加小凸台，小凸台与螺栓孔凸台平齐。增加小凸台既可以提高拨叉的强度，又可以改善铸造模具的工艺性。
③拨叉叉脚改用双工字型结构，可以提高叉脚的强度。
.png)
通过有限元分析得知，换档拨叉的最大等效应力值为0.4149MPa，换档拨叉整体安全系数为15，见图4。
.png)
5结论
根据分析结果得知，改进后换档拨叉最大等效应力值由261.93MPa降低至0.4149MPa、安全系数由不足1.5提升至15，拨叉结构刚度、强度皆有改善，改进方案有效。
参考文献：
【1】吴宗泽.机械零件设计手册[M].北京：机械工业出版社，2003.
【2】高维山.变速器[M]. 北京：人民交通出版社，1990
