浅谈火电厂9245钠表的碱化故障

发表时间:2021/8/13   来源:《科学与技术》2021年11期   作者: 徐方
[导读] 由于钠表碱化问题是导致火力发电厂中在线钠表故障的常见因素,文章主要针对哈希9245
       徐 方
       国家能源集团谏壁发电厂  江苏 镇江 212000
       摘要:由于钠表碱化问题是导致火力发电厂中在线钠表故障的常见因素,文章主要针对哈希9245钠表的碱化作用以及钠表运行过程中发生碱化故障时,怎么解决该故障进行了详细描述。最后提出了如何做好钠表的定期维护工作,从而提高钠表运行的准确率,保证了机组水汽系统中的水汽质量。
       关键词:钠表、碱化作用、准确率
0  前言
火电厂在线9245钠表用于测量凝结水和饱和蒸汽中的钠离子浓度,与氢电导率测量比较,具有响应速度快,信号反应灵敏的优点;可以及时发现凝汽器的泄露、精处理系统钠和蒸汽的品质恶化的情况,对减少水汽系统腐蚀结垢和蒸汽系统积盐有重要意义。所以提高钠表测量的准确率对火电机组的安全运行具有重要意义。
随着我国电力工业的发展,各类在线化学仪表在火电厂中越来越被重视,化学仪表的更新换代也加快了步伐,但是钠表碱化故障仍然是影响表计测量准确率偏低的一大症结所在。
19245钠表碱化的作用
在线钠表取样的样水(凝结水和饱和蒸汽)中含有的主要离子是、、,为消除氢离子和钠离子的竞争,降低水样静电对测量电位的影响应,需对样水碱化,提高水样的pH值,使水样中氢离子的浓度比钠离子浓度底3-4个数量级。一般常用的碱化剂可以将水样pH值提高到钠电极不受氢离子干扰的水平。个别选择性非常好的钠电极,在测量电厂加氨水样时,如果水样钠离子浓度大于1ug/l,可以不用加碱化剂。
9245钠表碱化主要是往样水中加入一定量的二异丙胺,从而达到调节样水PH值的目的。一般要求碱化后的样水的pH值大于10.5为最佳。碱化剂直接加入水样,碱化剂中的钠会污染水样。因此一般用气相碱化剂。同时在碱化时要注意避免水样与空气接触,因为空气中的灰尘含有钠,会污染水样。
2  9245钠表碱化故障的处理
一般新加装的钠表在调试时要在钠表子菜单中设置碱化pH值为11.2,然后通过调节钠表面板上的针形阀将钠表流量调到合适值后用便携式PH计对样水中的pH值进行检测,确保钠表碱化良好。
 2.1  92
       在线钠表是采用钠离子选择性玻璃电极进行测量的。钠电极对样水中的钠离子有敏感性选择作用。钠离子在玻璃电极表面发生电化学反应,生成电压,变送器根据能斯特方程将电压信号转换成离子浓度。

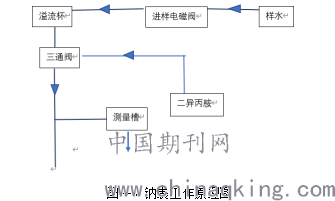

由图一可知,取样架过来的样水经过进样电磁阀流入溢流杯中,溢流杯中的磁性搅拌棒吸附掉水中的杂质后,和玻璃瓶中通过虹吸效应过来的二异丙胺(强碱,易挥发性,氨臭味和微溶于水)一起经过三通阀后,流经管道进入测量槽。然后,钠电极和温度电极将样水中测得的电位信号输送给主板计算处理后得到钠离子的浓度。
2.2  9245钠表碱化故障的现象
  钠表出现碱化故障时,测量数据一般会偏大(超出正常测量范围)。由于二异丙胺微溶于水的物理特性,所以钠表正常投运时,样水到达测量槽时会有气泡产生。所以日常消缺中可以通过这个现象判断钠表的碱化是否正常。
2.3  钠表碱化故障常见原因
  根据钠表的工作原理图,可以看出二异丙胺的管道走向如下:

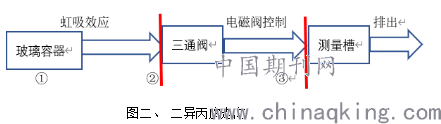

如图二,现将碱化管路分成三段,所以要查找钠表碱化故障的原因只需要根据二异丙胺管道的走向,逐断检查即可。
第一步:检查①段管路碱化不好时,拔掉从玻璃容器到溢流杯(三通阀在溢流杯底部)上的碱化管道,用手轻轻在管道出口扇动,如果闻到臭氨味则在三通阀前的管道碱化良好,反之故障在之前,然后需要检查玻璃瓶的盖子密封是否良好,试剂是否充足。
第二步:检查②段时,首先观察电磁阀是否正常切换,在电磁阀正常的情况下,拔下到测量槽的管道,看是否有样水流出,若有样水则三通阀无堵塞;反之检查三通阀是否被脏污堵塞。
第三步:在①、②管路均无堵塞的情况下,若测量槽中样水无气泡,调节钠表前面控制流量的针形阀。
3  钠表定期维护工作
保证钠表碱化正常只是提高钠表运行准确率一方面,还需做好钠表的日常定期维护工作。
(1)、定期更换钠表样水管道上的过滤器滤芯,防止细小的脏污进入溢流杯,长此以往三通阀容易被堵塞。
(2)、定期对钠表进行巡检,主要是检查钠表的试剂(氯化钾、硝酸钠、二异丙胺)是否充足。
(3)、定期用除盐水对钠表的溢流杯、测量槽和磁性搅拌棒进行清洗,防止样水被污染。
(4)、钠测量过程中,容易发生零点和斜率的变化,所以需定期对钠表进行标定。
(5)、长时间停运机组,需对整个表计管道进行冲洗,保证表计各个零部件正常工作,然后停运表计。
参考文献:
[1]用于电厂水、汽中微钠离子测定的扩散碱液的研究[J]. 秦玉华,潘洪泽,黄胜全.??华北电力技术.?2000(05)
[2]钠离子在线分析技术特点[J]. 张利燕.??河北电力技术.?1999(05)
[3]凝结水精处理运行方式对出水水质的影响[J]. 汤自强,王刚,杨文欣.??宁夏电力.?2014(04)
[4]发电厂在线钠表测量误差来源分析[J]. 潘珺,宋敬霞,刘继峰,汪昆,姚波.??自动化仪表.?2013(11)
