光滑极限量规(塞规)的不确定度分析

发表时间:2021/8/13   来源:《科学与技术》2021年11期   作者:王林青
[导读] 文章针对三件光滑极限量规(塞规)(规格型号分别为5mm、45mm、85mm)的直径测量结果
      王林青
      陕西省计量科学研究院  西安  710100)
      摘  要:文章针对三件光滑极限量规(塞规)(规格型号分别为5mm、45mm、85mm)的直径测量结果进行不确定度分析,从使用的标准器、比较器到测量过程中可能影响结果的各参量,逐一进行评估,完成了光滑极限塞规直径测量结果的扩展不确定度,希望可以和大家一起探讨。
      关键词:塞规、量块、研合、标准不确定度、扩展不确定度
      为了使零件符合规定的精度要求,除了要保证加工零件所用的设备和工艺装备具有足够的精度和稳定度外,质量检验也是一个十分重要的问题。对于包容原则的孔,它们实际的尺寸和形状误差的综合结果应该使用光滑极限塞规。光滑极限塞规是一种没有刻线的专用计量器具,是用来检验光滑孔时所用的极限量规,简称光滑塞规,于是光滑塞规的直径尺寸尤为重要,下面我们就光滑极限塞规直径测量结果的不确定度进行分析和探讨。
1 测量方法(依据JJG343-2012《光滑极限量规》)
      光滑极限量规(塞规)的直径测量用测长机作比较器,将塞规与量块进行比较, 根据塞规与量块实际值的差值,得出量规实际值。下面对5mm、45mm、85mm的塞规直径测量结果进行不确定度分析。
2   测量程序
      ——使用5mm、40mm和80mm的二等量块;
      ——用测长机作比较器。

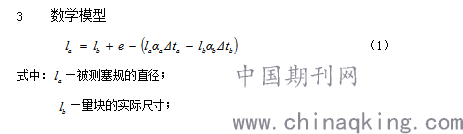

3  数学模型


8   结束
      根据JJG343-2012《光滑极限量规》检定规程,对三件光滑极限量规(塞规)(规格型号分别为5mm、45mm、85mm)的直径测量结果进行不确定度分析,完成了光滑极限塞规直径测量结果的扩展不确定度的评定,希望可以和大家一起探讨。
参考文献:
[1]石作德.,张明,张瑜.JJG343-2012《光滑极限量规》检定规程解读[J] . 中国计量,2013(1):124-126.
[2]JJF 1059.1-2012测量不确定度评定与表示[S].北京:中国质检出版社,2012.
[3]“测量不确定度表示指南ISO1993(E)”的问题及解决方法  钱钟泰著 1999年 中国计量出版社.
作者简介:王林青,助理工程师,长期从事计量检定技术工作。
             通讯地址:710100陕西省西安市航天基地神舟六路南段580号。
