斯拉吉丁·阿布力克木
库车市融媒体中心 842000
摘要：现阶段，为进一步提升广播电视节目的整体质量，保证广播电视整体网络能够正常运转成为了一项极为重要的工作，本文介绍了广播电视发射机逻辑系统的具体构造、与其相关的故障以及检修方式，以期进一步降低广播电视网络系统的故障发生概率，希望能够给读者带来启发。
关键词：广播电视发射机；逻辑系统；故障处理
引言：在实际应用过程中，广播电视发射机的逻辑系统一旦发生故障不仅会使发射机出现工作失误，造成节目停播，还可能致使大功率放射管甚至末级发射电子管出现故障，进而提升广播电视网络的维修成本。面对上述问题，明确广播电视发射机逻辑系统故障的具体处理方法，在发现故障时对其进行及时处理成为一项重要的工作。
一、广播电视发射机逻辑系统的具体构造

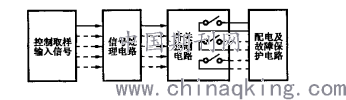

如图1所示为当前广播电视发射机逻辑系统的主要构造图，从图中可以看出，发射机的逻辑系统可以看做是由一系列“智能开关”构成的系统。具体来说，首先，控制取样信号主要包括三大类信号，第一类信号为值班人员开关机时输入的开关及信号、人工自动开关信号以及复位信号等信号内容；第二类信号为本机连锁信号，其内容包括节点、温控开关以及继电器接电开关等信号；第三类信号为本机的保护取样信号，其中包括电压取样、过电流取样、以及检波取样等信号。其次，信号处理电路主要是由延时电路、记忆电路、工作指示电路、触发电路以及计数器电路等电路系统构成。再次，开关控制电路主要是由继电器电路、晶闸管驱动电路等电路构成。最后，配电及故障保护电路主要是由发射机风机、信号衰减电路、信号封锁电路以及低压电、高压电、激励电路等配电电路等部分共同构成[1]。
.png)
二、与广播电视发射机逻辑系统相关的故障及检修方式
现阶段，由于广播电视发射机逻辑系统较为复杂，在实际应用过程中，可能出现故障的部分相对较多，面对不同部分的故障，相关工作人员需要及时找出故障点，并对其进行针对性处理，以便达到缩短维修时间，保障系统稳定运行的目的。
（一）取样输入信号故障
1.故障现象
在实际应用过程中，CSD—1—IV/V—1型分米波电视发射机开机后，灯丝的低电压不能加载。
2.检查分析
如图2所示为发射机开关机前级控制电路，对其进行检查可以发现，图中的KF2是FC—620的末前级腔体风接点，该点出现故障，导致上述问题的发生。对KF2的故障原因进行分析可以了解到，在该电路安装过程中，由于风筒未能安装在合适的位置，导致其接触不良，这种故障属于取样输入信号故障。故障解决方式为重新安装风筒位置，保证电路整体的良好。
.png)
（二）控制取样信号故障
1.故障现象
GSUF—I—Ⅱ型电视发射机在应用过程中，发射机开机后只有上半灯丝电压，即便是延时90s后仍无法上全灯丝电压。
2.检查分析
如图3所示为开关机延时控制电路，对故障原因进行分析可以发现，由于FC—502末级腔体连锁开关接触不良，导致+30V的电压无法传输到灯丝调整板，这一故障属于控制取样信号故障。在实际检查过程中，由于这一开关处于腔体出风口的隔板处，导致这一故障察觉难度相对较大，这一故障的解决方法为提高腔体连锁开关的接触的可靠性。
.png)
（三）逻辑系统的正常起控
1.故障现象
在使用TVV315型点射发射机的过程中，相关工作人员开启激励器时，驻波比指示灯亮起，但其功率下降了一半以上。
2.检查分析
如图4所示为驻波比保护电路的控制图，其具体运转方式为入射或反射波信号从定向耦合器传导至驻波比保护电路，使电路启动K4发生动作，控制K5发生自锁，封锁激励器使其输出衰减10dB。现阶段，复位键无法复位，这种情况的出现说明驻波比电路存在极大的问题，对电路整体进行检查可以发现该电路中300W输出定向耦合器与环形器之间的接头接触不良，这种情况属于逻辑系统的正常起控，可以在一定程度上保护300W输入定向耦合器。这一问题的解决方法是提升接头的接触有效性。
.png)
（四）逻辑系统的电源故障
1.故障现象
在开启TVV315型电视发射机时，可以发下求高压连锁灯、准备灯全都熄灭。
2.检查分析
对电路进行检查可以发现，尽管在开机后电压可以上风机，但无法上全灯丝，一般情况下，人工打开后门连锁开关后，两盏灯应当均处于点亮的状态，但在该电路中，即便人工打开后门连锁开关，这两盏灯仍处于熄灭状态，这种情况的出现说明该电路并不是连锁开关出现问题。此时可以检查电路的逻辑系统电源，此时发现电源中一路+12V的电源测量电压示值为0V，并且这路电源主要负责为上全灯丝、偏压逻辑回路供电，对问题进行分析可以发现，该路电源初级绕组一0.75A的熔断器出现熔断现象。这一问题属于逻辑系统的电源故障，具体处理方式为更换熔断器。
（五）逻辑系统信号处理电路故障
1.故障分析
在开启CDG—100W发射机时，尽管工作人员没有按下启动键，发射机仍能自动开机，其工作状态与按下启动键相同。
2.检查分析
为明确上述问题的出现原因，相关工作人员对三次过负载保护盒中的复位电路进行了检查，其具体电路图如图5所示。可以发现，该电路中BG17出现断路现象，这一现象的出现导致BG1基极电平状态始终为低电平，BG1处于截止状态，输出高压电平，使与门输出正常的开机信号。并且在电路工作过程中，正常的复位电路通电后，C1充电使BG1的基极电压变低，复位电平变高，在复位电平为低电平时，渔民将输出低电平并出现自锁现象，此时1端电平为低电平，复位电平将变为高电平，与门开启，此时按下启动键，输入电平为高电平，输入正常开机信号。这一故障属于逻辑系统的信号处理电路故障，其解决方法为保证BG17处于通路状态[2]。
.png)
（六）控制信号电路故障
1.故障分析
FM103—I调频发射机在开机后偶尔会掉高压，在一段时间后，这一问题可能会发展为不能上高电压。
2.检查分析
如图6所示为FM103—I调频发射机的高压部分的逻辑控制电路图，对其进行检查可以发现，该电路的应用隔离式光耦合器取样，然而受实测A点点位不准不准确的影响，在检查过程中怀疑导致故障产生的原因为光耦合器B3损坏，但更换新的广耦合器后故障仍旧存在。此时检查C5发现C5处存在明显漏电问题，这一问题的存在使得B3处电压不足，这一故障属于控制信号电路故障，为解决这一问题，相关工作人员可以更换C5。
.png)
（七）延时电路出现故障
1.故障分析
正常情况下，TVV315型电视发射机在关机后风指示灯会在风机停止运转后大约2s后熄灭，然而某电视发射机关机后，尽管风机延时正常，但其风机指示灯在风机停转后约5min才熄灭。
2.检查分析
令该电视发射机在关机后重新通电，但不按下启动键，认为模拟风接点接通情况后，放开风接点，此时出现上全灯丝的现象出现，这种情况的出现原因极有可能是延时电路出现故障，如图7所示。造成这一故障的原因可能是厂家在生产过程中是延时电路出现错误，可以通过对其进行改接的方式，保证电路能够正常运转。
.png)
结论：总而言之，广播电视发射机的逻辑电路涉及面较为复杂，在实际维修过程中难度相对较大，但在实际应用过程中，逻辑控制系统之间往往存在一定的共性，为进一步提升系统维护效率，明确系统间的共性，掌握具体的维护方法成为成为当前广播电视行业发展过程中一项极为重要的工作。
