罗中戈
国网北京城区供电公司 100032
摘要：随着时代的发展，电力系统的服务区域广泛，对电能质量的要求严格，但架空线路中树线矛盾一直是威胁架空配电网的主要因素。因此，电力企业在架空线上安装绝缘护管，以避免树线矛盾引发线路故障。
关键词：10kV架空线路；树线矛盾；绝缘护管
引言
经济的迅速发展进步促进了社会各个方面的发展，其中，随着人们生活水平的不断提高，对电力企业的服务要求也就越来越高，而供配电网的供电稳定性和安全性直接影响电力企业的服务质量，可以说供电的持续性和可靠性是评价电力企业服务质量的重要指标之一。因此，为了提高电力企业的服务质量，保证电力用户的用电需求，电力企业对电力技术进行创新和改进十分必要。其中是对电力基础设施?10kV?配电网进行带电加装绝缘护管工作，确保电力供应的可靠性，能够有效减少停电时间，并且能够对?10kV?配电网存在的潜在隐患进行及时排除，保证供电的安全性和持续性。
1 10kV架空线路安装绝缘护管存在的问题
某市区电力公司所辖范围内有235公里架空线路，树线矛盾问题依然是架空线路运维工作中需解决的重点问题。2018年因树线矛盾导致的故障40起，占年度故障总数的20.7%。2019年至今因树线矛盾导致的故障26起，占比17.6%。2020年因树线矛盾导致的故障41起，占比18.9%。查阅近10年的数据，发现树线矛盾隐患连续10年均为导致故障最多的原因。由此可见树线矛盾一直是架空线路的最主要的矛盾，也是最亟需解决的矛盾。而树木受园林法保护，一般无法彻底砍伐，只能年年修剪以消除隐患，然而人力物力有限，无法确保每年都能将树线矛盾隐患消除。经过实践证明，在架空导线上安装绝缘护管是一种行之有效的解决树线矛盾的方法。
现有技术安装架空导线绝缘护管主要有两种。一种是停电安装，另一种是带电安装。
停电安装时，安装方便，但会影响电力公司供电可靠性指标，同时影响居民正常生活和社会生产秩序。现在居民生活水平越来越高，也越来离不开电力，夏天用空调，冬天用电采暖，还有鱼箱、在家吸氧、电冰箱等等，一旦停电，严重影响居民生活。更别提工厂、公司正常运作，生产机器、办公电脑、打印机，一旦停电，只能停工。
带电安装时，没有停电的影响，但带电作业安装需要施工人员手动掰开绝缘护管一端，一段一段将绝缘护管推入到架空导线上，费时费力，劳动强度大，工作效率低。且带电作业受限较多，尤其在城区狭窄区域或郊区交通困难区域，带电作业车无法到达，就不能利用带电作业开展。
因此亟需一种既能带电安装绝缘护管，又不需要带电作业车的安装方式来解决此项问题，以便提高线路绝缘护管安装率，降低线路故障率，提高供电可靠性。
2 10kV架空线路安装绝缘护管存在问题的解决方案
10KV架空导线绝缘护管带电作业安装工具正是为了解决这些问题而做出的，带电作业工具在保证人身安全的前提下应具有较高的机械强度和良好的电气性能，才能保障运检工作的顺利进行。
2.1工具主要构成为：
2.1.1导线夹采用双U型设计满足不同线径咬合，内贴绝缘硅胶垫片，防止损伤电缆表皮，保证贴合度的同时可以加强与电缆表面的附着力。
.png)

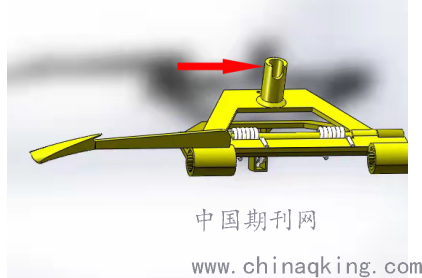

2.1.2导线护管引导器本着带电作业中使用的金属工器具长度越小越安全的原则，在保证绝缘护管可顺利推入的情况下，将引导器长度缩短到20CM以下。
.png)

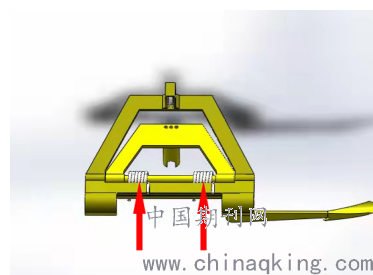

2.1.3导线护管引导扩展辅助滑轮组采用双边弹性扩展滑轮设计，绝缘护管推入时能将护管口稍微扩张使其顺利推入并最大程度减少推入阻力。
.png)

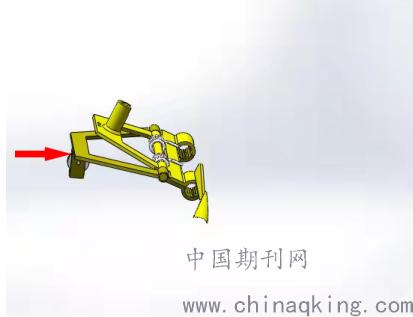

2.1.4导线夹控制板为上下两片式，采用V型夹设计，开合更加省力。
.png)

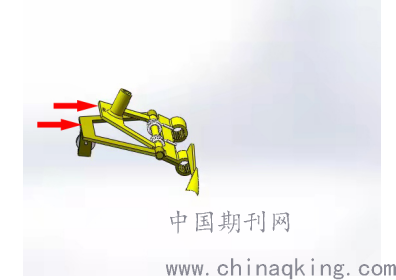

2.1.5高韧性恒力簧采用特殊材质，韧性极好，开合几万次无松动现象。
.png)

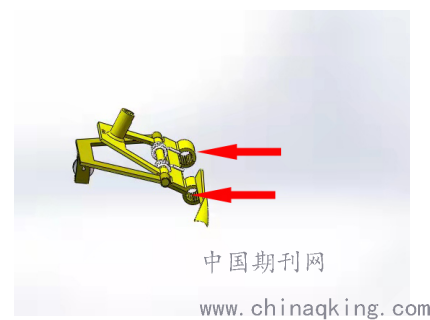

2.1.6导线夹张合辅助滑轮采用高强度尼龙材料，耐磨性能好且表面光滑，确保不会破坏绝缘绳。
.png)
2.1.7绝缘杆快装接口配合专用绝缘杆设计，能够实现快速推入及锁止和解锁退出。
2.1.8快装接口专用绝缘杆。
2.1.9导线夹辅助开合绝缘绳。
2.2 材料的选择
10KV架空导线绝缘护管带电作业安装工具主要材料分为两种：
2.2.1高强度铝合金材料，其特点和优势如下：
以铝为基添加一定量其他合金化元素的合金，是轻金属材料之一。铝合金除具有铝的一般特性外，由于添加合金化元素的种类和数量的不同又具有一些合金的具体特性。铝合金的密度为2.63～2.85g/cm，有较高的强度(σb为110～650MPa)，比强度接近高合金钢，比刚度超过钢，有良好的铸造性能和塑性加工性能，良好的导热性能，良好的耐蚀性和可焊性。
2.2.2高强度尼龙材料，其特点优势如下：
机械强度高，韧性好，有较高的抗拉、抗压强度。比拉伸强度高于金属，比压缩强度与金属不相上下，但它的刚性不及金属。抗拉强度接近于屈服强度，比ABS高一倍多。对冲击、应力振动的吸收能力强，冲击强度比一般塑料高了许多，并优于缩醛树脂。
耐疲劳性能突出，制件经多次反复屈折仍能保持原有机械强度。常见的自动扶梯扶手、新型的自行车塑料轮圈等周期性疲劳作用极明显的场合经常应用PA。
软化点高，耐热(如尼龙46等,高结晶性尼龙的热变形温度高,可在150度下长期使用.PA66经过玻璃纤维增强以后,其热变形温度达到250度以上).
表面光滑，摩擦系数小，耐磨。作活动机械构件时有自润滑性，噪声低，在摩擦作用不太高时可不加润滑剂使用；如果确实需要用润滑剂以减轻摩擦或帮助散热，则水油、油脂等都可选择。从而,做为传动部件其使用寿命长.
耐腐蚀，十分耐碱和大多数盐液，还耐弱酸、机油、汽油，耐芳烃类化合物和一般溶剂，，对芳香族化合物呈惰性，但不耐强酸和氧化剂。能抵御汽油、油、脂肪、酒精、弱堿等的侵蚀和有很好的抗老化能力。可作润滑油、燃料等的包装材料。
有自熄性，无毒，无臭，耐候性好,对生物侵蚀呈惰性，有良好的抗菌、抗霉能力。
有优良的电气性能。电绝缘性好,尼龙的体积电阻很高,耐击穿电压高,在干燥环境下，可作工频绝缘材料，即使在高湿环境下仍具有较好的电绝缘性。
制件重量轻、易染色、易成型。因有较低的熔融粘度，能快速流动。易于充模，充模后凝固点高，能快速定型，故成型周期短，生产效率高。
2.3操作方法
2.3.1施工操作人按要求佩戴好安全防护工具并爬杆到指定位置（详见带电作业操作规范）
2.3.2 将导线安装工具绝缘杆快装接口与绝缘杆连接并确保牢固
2.3.3一手扶绝缘杆，一手操作导线夹控制板使导线夹张开至合适大小并与导线平行，快速夹入导线并松开导线夹控制板，使其正确夹住导线并确保牢固。
2.3.4推入导线护管，双手拿导线护管，将护管母口方向对准护管引导器并确保角度合适，慢慢推入护管至末端，将第二根护管的母口连接第一根护管的子口并确保牢固后再推入，依此类推。
结束语
通过对带电安装架空导线绝缘护管工具的研制，充分发挥了研发人员的创造性和创新性，开拓了大家的视野，团队的凝聚力得到了加强。研发人员要在今后的工作中加强学习，在生产工作中发现的疑难问题要组织好学习攻关，长期不懈的努力工作，进一步为生产工作提供新的思路，创造更加便捷的工作方式，进而提高劳动效率和生产力。
参考文献
[1]梁宏光.浅谈架空绝缘导线在配电线路中的应用[J].建材发展导向，2013，（5月）：23，26.
[2]刘振亚.智能电网技术[M].北京：中国电力出版社，2010.
[3]张永鹏.10kV配电网建设工程管理问题以及改善措施探讨[J].化工管理，2017，（14）：191-192.
[4]王 斌，刘晓莉.10kV配电网建设工程管理问题以及解决方案探讨[J].科技创新与应用，2016，（11）：185.
