乔安邦
扬州辅臣船舶设备安装有限公司
摘要：造船门式起重机如何保证起升制动器安全有效，防止起升制动器在机构运行状态下的制动失效是起重机作业安全的重要组成部分。
关键词：造船门式起重机 制动器 制动器控制回路
一、引言
起重机作为工业化的标志，在工业生产活动中，占据着十分重要的地位。如何保证起重机安全运行，是一个重要的课题。制动器作为起重机起升机构的主要安全构件，在机构运行中起制动和支持功能，它既是起升机构工作的控制装置，也是起重机的安全装置，保证了起升机构准确、安全的运行，制动器是否完好可靠，是安全检查的重点。
二、起重机制动器的分类、作用及维护
1、起重机制动器类型分类：
起重机制动器常用的有弹簧式短行程电磁铁双闸瓦制动器，简称短冲程制动器（单相制动器）；弹簧式长行程电磁铁双闸瓦制动器，简称长冲程制动器（三相制动器）；液压推杆式双闸瓦制动器，简称推杆式制动器三种。制动器在起重机中起着功不可没的保驾护航的作用，可以说如果起重机中没有安装制动器装置的话，那么就像汽车没有刹车功能一样，在惯性的作用下停车是存在严重的危险隐患的。
2、起重机制动器工作原理：
虽然起重机制动器根据不同作业要求类型各不相同，但是在门式起重机中起到的功能却是相同的，主要是通过控制电机的转动以及惯性运动，从而能够实现控制设备停车，加速或者是减速等保持在某个运动状态中。由于起重机的作业功能所决定，在吊起重物的过程中是绝对不允许出现刹车失灵的情况，如果刹车失灵造成惯性控制不住的情况下会砸坏设备或者是威胁到周围的人员健康安全等，所以制动器对于起重机设备的安全稳定运行起着非常重要的作用。
3、制动器的作用：
(1)支持作用：使原来静止物体保持静止状态。例如，在起升机构中，保持吊重静止在空中；在臂架起重机的变幅机构中，将臂架维持在一定的位置保持不动；对室外起重机起防风抗滑的作用。
(2)停止作用：消耗运动部分的动能，通过摩擦副转化为摩擦热能，使机构迅速在一定时间或一定行程内停止运动。例如，各个机构在运动状态下的制动。
(3)落重作用：制动力与重力平衡，使运动体以稳定的速度下降。例如，汽车起重机的下坡速行驶。
4、起重机制动器维护保养：
起重机制动器在设备中起到的作用是如此的重要，那么需要我们在日常生活使用过程中对制动器的维护保养要多加注意：要定期的检查制动器是否工作状态良好，能够及时发现存在的安全隐患降低起重机事故率发生。通过声音辨别制动器设备是否存在异常等，并对起重机制动器内部进行定期的检查磨损情况是否超出了允许的范围之内，弹簧是否失效，内部零部件的杂质污垢等是否较多等都要进行及时的清理或者是更换内部器件。
三、起重机起升制动器在使用中存在的隐患及处理?
按照起重机设计要求，起升机构的制动器必须是常闭的，对于吊运熔融金属或易燃、易爆等危险品，以及吊运中发生事故后造成重大危险或损失的的起升机构则必须装设两套制动器以确保安全。起重机在设计制造时都是按照要求的，但在具体的设计施工过程中，不同的设计者对此有不同的理解,或者是为了节约成本,导致部分产品存在缺陷。比如起重机起升机构虽然配备了两套制动器，满足了设计要求，但控制两套制动器的控制回路接触器只有一个，如该接触器出现粘连等故障，制动器因持续得电而不能及时制动，则会出现安全事故。

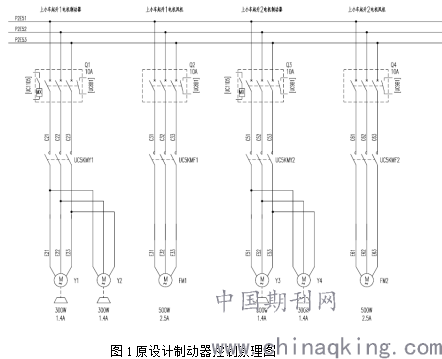

我公司有一台400t造船门式起重机，在使用过程中就出现过制动器制动失效的故障，所幸被吊物品因离地很近未造成严重后果，经查是控制接触器粘连造成的。原设计制动器控制原理图如下：
.png)

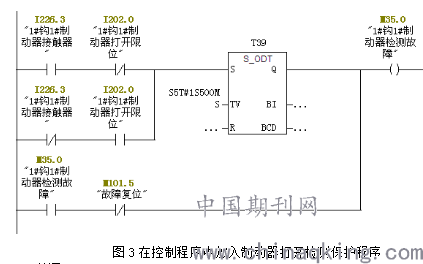

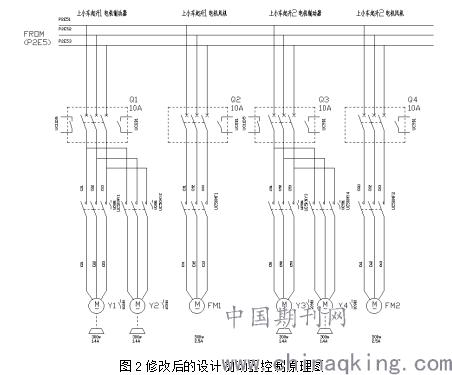

上图显示，起升制动器虽然按照要求设置了两个，但控制两个制动器的接触器是共用的，只设置一个，就是因为该接触器出现粘连故障，导致制动失效，险酿事故。针对于此，我们改变思路，增加一个接触器，使用两个接触器分别控制两个制动器，另外在制动器上安装制动器打开感应限位，来检测制动器开闭状况，在程序中编程来检测制动器开闭状况，如果制动器开闭状况与控制要求不符，则断开总控制电，保障设备使用安全。具体修改的控制原理图如下：
.png)
经过对制动器控制回路原理图进行设计修改,确定所需的控制接触器型号及制动器打开限位型号,采购所需的电器元件,按照修改后的原理图进行改装,对程序进行修改编程,把制动器打开限位加到检测保护程序中,确保制动器状态正常，硬件加装及软件修改完成后，调试试车正常，交付使用。
四、结语
经过对400t门式起重机起升制动器控制回路进行改进，消除了因制动器接触器产生粘连故障引发的起重安全事故隐患，从而保证了设备使用安全。
