陈侃侃
湖南省第四工程有限公司 湖南 长沙410000
摘要：支架是建筑工程施工中的重要组成部分，能为主体施工提供支撑平台。文章结合工程案例，介绍了悬挑支模架的搭设和拆除技术，指出施工注意事项和成果，以供同行参考学习。
关键词：高层建筑；悬挑支模架；搭设；拆除；注意事项
近年来，随着高层建筑项目数量增多，相关的新工艺、新技术不断出现，在提高施工效率、降低造价成本、节能环保等方面具有积极意义[1]。悬挑支模架作为一种新型的支架体系，一般为高空作业，因难度大、风险高，容易造成组织混乱、工期延误、资源浪费等问题，必须加强技术管理，才能如期高质量完工。以下结合个人实践经验，探讨了悬挑支模架施工技术的应用。
1．工程概况

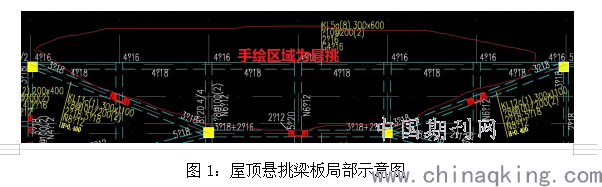

以某高层建筑为例，位于湖南邵阳洞口县文昌街道金武村。项目总投资约5000万元，建筑采用框架结构，地上11层、地下1层，最大高度为45.90 m。在屋顶层，有悬挑3m梁板，长度为23.4m，层高为3.6m，局部图示如下。悬挑区域中间部分为长方形，两边为直角三角形，KL5为300×600 mm，3根梁为300×1100 mm，2根梁为200×600 mm，板厚120 mm。
屋顶层离地面高度约40m，从地下室顶板板面开始搭设支架不合适，其一严重浪费工料，其二导致工期延长，其三支架体系的稳定性差，难以控制架体变形。结合本工程实际情况，最终设置悬挑钢梁用于梁板支模施工，即工字钢悬挑做主梁+角钢管撑卸荷，工艺流程是：施工准备→9/10层预埋件→搭设工字钢布置→搭设外脚手架→搭设支架→检查验收→安装模板钢筋→砼浇筑及过程监测→拆除支架。
.png)
2．悬挑支模架的搭设技术
2.1 搭设流程
本工程中的悬挑支模架，是由基础斜撑和支模架组成的，搭设作业先后顺序是：①搭接25#工字钢挑梁；②测量放样，确定斜撑杆的位置，以及长度、倾角和截角等参数；③对斜撑杆进行焊接固定，和10层预埋件形成整体；④搭设外脚手架，安装工字钢挑梁上的脚手板；⑤φ16钢筋头焊接；⑥搭设支模架。
2.2 构造要求
对支模架的整体构造要求如下：第一，搭设作业前，以立杆平面图为准，在挑梁上准确放样，控制好立杆之间的距离，要满足规范设计要求。第二，立杆和立杆之间，设置双向水平杆，将间距控制在1200 mm，和立杆扣接固定。其中，位于外围的水平杆要在立杆的内侧，其他水平杆在立杆的同侧，方便剪刀撑、斜杆、立杆扣接。第三，分别设置横向、纵向扫地杆，均固定在立杆上，前者紧靠后者下方，后者使用直角扣件固定。第四，分别设置竖向和水平剪刀撑。前者与地面的夹角为45～60°，和立杆连接固定；搭接长度≥500 mm，至少使用2个旋转扣件，端头伸出长度≥100 mm。后者和水平杆或立杆相连，水平杆和混凝土结构相连，节点间距≤2倍的步距，有助于水平推力传递，提高支架稳定性[2]。第五，对立杆接长时，除了顶部以外均使用对接扣件；相邻立杆的接头，不能位于同步内，高度上错开至少500 mm；接头中心和主节点的距离，要≤1/3步距；立杆的垂直度，要≤1/400的整架高度。第六，扣件上的螺栓，紧固时使用测力矩扳手，将扭矩控制在40～65 N·m。第七，不论是剪刀撑、交叉撑，还是水平加固杆，搭设后均不能随意拆除；为了方便局部施工需拆除时，完工后及时恢复原状。
2.3 搭接技术要点
支模架搭接时的技术要点包括：第一，搭设斜撑工字钢时，首先通过放样确定斜杆的长度、倾角和截角，严格按照放样数据进行施工，才能保证尺寸精准，形成科学的传力体系，保证基础架的稳定性。第二，安装斜撑时，上部人员要扶住工字钢，下方人员要焊接固定，双方协作配合，确保安装作业的安全性。第三，在工字钢上，焊接上部立杆钢管定位筋，在斜撑顶端、25#工字钢挑梁上均要焊接定位筋，提高斜撑的牢靠性。
3．悬挑支模架的拆除技术
3.1 拆除流程
悬挑支模架拆除作业的先后顺序是：①准备工作，包括节点检查、清理障碍物等；②先对模板、支模架体进行拆除，再对14#工字钢连梁进行拆除；③支撑梁和圆钢压环上用于连接紧固的部件，将其一一松解去除，例如焊件、木楔等；④将圆钢压环进行割除，并将工字钢梁吊离原位置；⑤去除斜撑，将斜撑工字钢吊离原位置。
3.2 拆除技术要点
支模架拆除时的技术要点包括：第一，拆除支撑工字钢梁，是一个难点和关键。为了保证拆除效率，应该先去除连接紧固的部件，从整体变为独立个体；然后抬高工字钢梁，和斜撑处于分离状态，即可分段拆除，降低施工难度[3]。第二，支撑工字钢梁拆除前，还要清理支模架，将障碍物、悬浮物彻底清理干净，为后续拆除作业提供便利。第三，斜撑杆上部和工字钢挑梁箱梁，拆除斜撑杆时先解除两者的连接，对上端进行扶握固定，下方人员配合拆除作业。
4．悬挑支模架施工注意事项和成果
4.1 验收内容

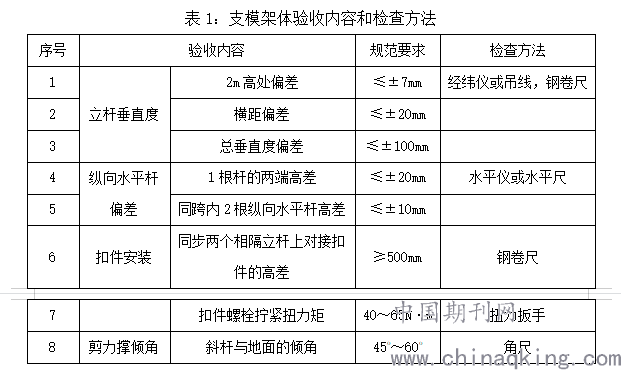

当支模架体全部搭接完成，主要对立杆垂直度、纵向水平杆偏差、扣件安装、剪力撑倾角等项目进行验收[4]，内容和方法见表1。通过各项验收才能开展后续施工，否则就要及时整改。
.png)
4.2 支模架监测
监测支模架的沉降和位移量，将测点设置在梁下、梁上，形成监测剖面。浇筑砼过程中实施监测，监测频率为30 min一次，连续观测形成完整的数据。报警值设置为5 mm，沉降量或位移量≥5 mm，及时上报并处理。
4.3 砼浇筑
砼浇筑施工，落实技术交底，主要内容有：做好充足准备，白天浇筑作业，和混凝土公司保持良好沟通。安全员、质检员做好监测，超出警报值立马叫停，人员及时撤出悬挑区域。浇筑设备不得放置在悬挑部位，浇筑顺序是：非悬挑部位梁→悬挑部位梁→非悬挑部位板→悬挑部位板→2侧梁板。浇筑完毕及时养护，悬挑板强度达到设计强度100%，才能拆除模板和支撑[5]。
4.4 施工成果
本项目采用悬挑支模架施工技术，取得良好施工成果。①经济效益：工字钢支架的使用，显著加快了施工效率，缩短了工期，整个施工成本降低。②社会效益：顺利完成地上11层建筑施工，为高层建筑悬挑结构施工积累了经验。
5．结语
综上所述，悬挑支模架适用于顶层有悬挑结构的高层建筑，文章结合工程案例，以悬挑支模架的搭设和拆除为重点，详细介绍了施工技术和注意事项，结果证实取得良好的经济效益和社会效益。希望为类似工程提供经验借鉴，提高施工质量和管理水平。
参考文献：
[1]贺伟华,黄宗深,满宁宁,等.超高超长悬挑结构施工关键技术研究[J].四川建材,2020,46(10):98-99.
[2]谭尚夫.高空大悬挑混凝土结构支模架体设计与施工[J].中国住宅设施,2020(8):58-59.
[3]王进.悬挑型钢支模架在高空悬臂结构施工中的应用[J].工程质量,2018,36(4):29-32.
[4]王茂盛.谈工程施工中高支模技术的应用[J].山西建筑,2017,43(22):112-114.
[5]曹端,叶春,李祁东.型钢悬挑支模架在工程中的施工技术[J].建筑安全,2015,30(1):53-55.
