卢华申
上海公路桥梁（集团）有限公司
摘要：盘扣支架，具有结构简单，承重能力强，安装拆卸方便，通用性强，安全高效，操作简便的优点。它已被建筑单位一致认可，并且也是大力推广和使用的产品。在许多地区。由于盘扣支架在国内建设项目中已显示出良好的应用效果，但国家尚未建立完善盘扣支架质量和规格的机制，因此在施工过程中应严格控制盘扣支架的质量。扩大其使用范围。盘扣支架在高大模板支撑体系中起着重要作用的原因，必须具有其不可替代的优势。在支撑大中型模板的过程中，监理单位关注框架的安全性，施工单位主要关注施工速度，业主则关注项目质量。
关键词:盘扣支架；工程；应用
1前言
承插型钢圆盘式旋扣式通用支架立杆是一种高度灵活的多功能通用支撑架，以横式立杆的结构基础上其零件可以作为一个支撑传动机构，立杆上分别可以配置一个方形圆盘，每个小小的方形圆盘上分别可以设置8个圆形小孔，用以与其他不同纵向的支架横杆、斜杆等基础零件相接和连接，使整个支撑机构更加坚实、稳定。该系统施工工艺已在欧美广泛应用30多年，近年来逐渐将其引入推广到了整个我国，低碳型铝合金连接框架结构的槽钢（φ60×3.2），采用钢管热镀锌焊接工艺，立杆件在极限高度荷载最大时重量可以高度控制达到20t.采用钢管连接支架上端的杆件主端支龙骨一般可以采用l-l-185型低碳铝合金框架梁、10#大型槽钢，次端主龙骨一般可以采用100×150mm大型木方。
2原理及特点
（1）各种建筑物立杆应尽量使用一种高强度的碳钢立杆，增加了建筑支撑体系的横竖向的稳定承载力。（2）本系列产品内部采用了盘式卡扣式单位联接控制系统，形成了稳固的一个三角形直线单位联接格构。采用了盘式卡扣式的插销连接支撑体系，每一个插销连接体在盘上分别设置了各有8个圆形插销连接嘴，相连的多根横杆和多个竖向不同倾斜的支撑也同样使每一个支撑单位都分别采用了固定的不同三角型圆形格构式支撑结构，多个单位具有不同三角型的圆形格构式共同为结构整体提供支持系统，自稳性良好，抗侧向移动应力远远大大超出了目前传统用于金琴快速支线北延段的高层建筑。（3）采用建筑设备标准化主要构件及配件，在具有提升建筑设备施工安拆使用效率的必要同时却也确保了建筑施工安全。
2.1高支模工况模拟分析
对施工进行全过程的模拟和分析，这些是重点项目编排合理的施工计划和方案，是其施工安全可靠的保障。本文利用广联达 bim 模架系统模拟高支模建筑物的施工情况，通过模拟和计算高支模在施工时对于建筑物的各个构件产生的应力和应变，从而确定整个施工设计方案的质量和安全。
2.2 施工准备
（1）制定建筑材料、设备的需用量计划，保证在施工期间材料、设备的供给充足。（2）必须熟知高支模的施工地区图纸和相关的设计文档，做好设计方案、技术交底。
2.3测量放线
（1）选择可调式底座的安放位置。（2）根据放线部位准确地摆设可以手动调节的底座。（3）通过调整底座上的可调式调节螺母，使得该调节螺母处于同一个水平面上。模板支撑采用可调式底座来调节丝杆的外露直径，其长度不宜大于 300mm 。
2.4安装起步立杆
安装起步杆底部套筒的上缘部分必须向上向下套在受力调整杆的底座上面，起步杆的底部下缘则是无需完全向下放置在底部具有一个可拆式调节滑动螺母的底部受力调整平面上的凹槽内。将一个横杆连接头套在一个圆盘小盘大孔的前端位置，即使这个横杆连接头的一个前端已经能够紧紧抵住连接主面板框架的一个圆管。
再用一个斜楔将其前端贯穿一直到小盘大孔时候再进行挤压敲紧固定。插销式锤子连接时候还要注意保证一个锤子在受到打击前或自锁后不能自动拔脱，其中的抗拔击力强度也最好不得达到低于3kn。作为卧式打扫机的最上端底层时其水平杆的一端距离地高度一般大小不宜不得超过550mm。
3盘扣支架在金琴快线北延段工程中的应用
3.1工程介绍
金琴快线北延段经现场踏勘，原地面标高基本为+0.3~m+3.1m，拟将盘扣支架基础顶标高设为+4.00m（承台顶标高3.5m左右）。原地面标高不足+1.5m及承台基坑开挖等凹陷部位，分层回填，每层铺设厚度不应大于30cm，压实度达到90%，压实后再回填。回填至标高+1.50m后再按照设计要求施工。原地面标高大于+1.5m部位，清表至标高+1.5m后碾压。
.png)

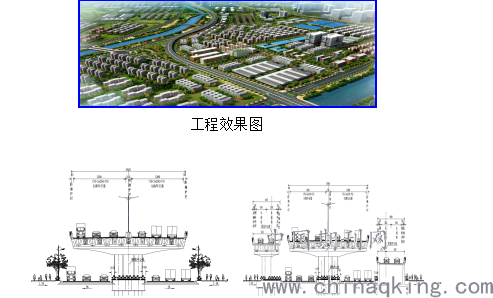

主线桥断面图 匝道桥断面图
3.2盘扣支架的立杆
第一，盘扣支架的立杆连接设计方式一般是以四个方管的连接棒为主，而这些连接棒现在已经完全固定在了立杆上，不用再使用另外一个接头或者零部件进行组合，可以节省物料的遗失和整理麻烦，达到节约物料成本和维护时间的目标，可以将它们作为一种建筑工程的基础性支撑、各种规格仓库货架、各种装修维护工程与一个电工高处设备功课相结合的一种施工平台等。
第二，根据设计图纸，盘扣支架基础按照自下而上换填2m厚砖渣+30cm厚水泥稳定碎石+20cm厚碾压混凝土面层施工。
第三，根据计算书“立杆地基基础计算”，地基承载力需达到131.9KPa。
.png)

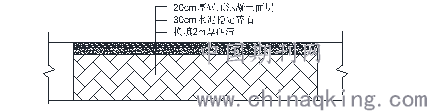

支架地坪处理图
3.3施工准备
①盘扣式支架在进行施工前必须有合理的制订施工设计或特殊的专项措施，保证它们的技术可靠性及使用安全。在经过技术评估部门审核同意后方能执行。
②盘扣式支架搭设前的工程技术负责人应根据盘扣式支架的施工设计要求或专项技术方案要求进行盘扣式支架的搭设与使用。
③对于进入现场的盘扣式分支结构零部件，在使用前要对其品质情况进行严格的复检。
④构件及配件放置要按照专用品种、规格数量进行合理分类，将各种构配件直接放置于专用堆放废料区域内或有编码入口的专用堆料摊架上，清点确定好构件及配件的品类数量后再放入备用。盘扣式排水支架的地下堆放排水位置位于场地的地下排水系统要顺利正常运行，不能长期出现任何较大积水。
⑤连墙件若采用预埋法施工，应当提前和设计部门进行磋商，并应当确保预埋件能够在钢筋混凝土开始浇筑前进行埋入。
⑥盘扣式支架的搭设现场必须做到平整、牢固、排水等防护措施。
3.4支架搭设
（1）将杆的长端插入起跑杆的套筒中。确保扁平主机插入套管底部进入检查孔位置。 （2）安装第一层斜柱。顺时针或逆时针组合所有“斜角条”。将“斜杆”置于圆盘大孔内，将斜杆头前端抵住主机上的圆管，用斜楔将其旋入大孔中。 （注意！斜杠是有方向的，不能反方向重叠。） （3）安装下一层的单杠和斜杠，安装第二层斜杠，然后安装第二层“斜杠”和交叠。在第一层上的相同方向。 如果一楼是逆时针组装，二楼上方的斜杆也必须逆时针组装。
（4）北延段斜杠的安装技术要求: a .支架当搭设的高度不可能大于 8m 时，步距长度也不宜大于1. 5m ，支架上的金琴快线北延段建筑物四周的外立面向内的第一个横跨每层都应该分别设置一根竖向斜杆，金琴快线北延段建筑物的整体底层和顶层都应分别设置一根竖向斜杆，并且应在金琴快线北延段建筑物的内部地带区域每间隔5跨由底到顶纵、横向均设置竖直斜杆或者采用螺栓扣件式钢管搭剪刀支撑。 b .当建筑物满堂模板作为支架的北延段金琴快线工程高度不允许超过8米且不允许超过4个脚手架的步距时，可不再考虑设置顶层的水平倾斜杆。C.垂直不同方向的塑钢斜杆搭设位置间距应按照填满布线的规定高度进行施工设置，水平杆的横向步位间距搭设长度一般间距不得大于超过高度大于1.5m，沿着不同建筑物高度各方向间隔4~6个处当水平式斜杆步位间距均匀时应分别设置一根方形水平式双层塑钢斜杆或一根扣件式不锈钢管杆或剪刀杆作支撑。d.当金琴快线模板支架搭设为无侧向拉结的单一塔式支架时，金琴快线北延段工程的各侧面每一步距都应装设一根竖向倾斜杆。当建筑物具有一定的预防扭转作用要求时。
①盘扣式结构支架的逐层搭设宜按支架立杆、横根、斜杆、接头和墙件等布置顺序依次进行逐层上升布置，每次搭设盘式或扣式结构支架的逐层上升布置高度一般规定为不不得大于3m。底层纵向水平度钢框架的底层纵向度和垂直水平度及其相对长率一般应小于≤l/200;底层横杆之间的横向水平度宜小于≤l/400。
②盘式旋扣式钢底支架的主体搭设安装工作一般应按照要求分三个阶段顺序开展，第一个搭设阶段的盘扣歹底支架高程一般设计要求为6m，搭设后必须在现场进行检查和竣工验收安检合格后方能正式竣工交付使用。
③盘式旋扣式移动支架的全高度和垂直高度间距范围应不得小于10##mml/500;最大承载容量时的允许高度偏差范围不宜超过小于50mm。
④盘扣式支架内外侧增设挑梁时，在挑梁区域范围内仅能够承受一定的人行负担，严禁随意堆放任何物料。
⑤连接墙件必须跟着架子的高度向上升并及时设置在指定的位置，严禁随意地拆卸。
经本次搭建工程项目的设计实践，房屋建筑结构工程项目中的高支模采用了以盘扣式和高支架结构为主的新型结构设计体系，安全可靠，搭建装拆迅捷，综合利用价值经济效益明显。
4盘扣支架的应用成效
由于本次大桥施工的梁体支架体系较密，根据所施工要求的大型梁桥主体支架截面结构类型，选择最大最小横向倾斜截面桥主梁1000mmx2000mm共3跨及最小最大横向倾斜截面桥主梁400mmx800mm共3跨之下的梁体支架确定搭设预压范围，以此作为本次大桥施工的梁体支架搭设预压。
想要搭设一个纵横水平垂直的金琴工程，有一定的难度，并且这些扣件的紧固持续时间相对比较长，使用这种盘扣支架仅需基础性的金琴快线北延段工程安装准备做好，往上接高度即可，固定大小尺寸，固定模量，搭设简易，并且生产线的加工精度高，金琴快线北延段的工程总体稳定性得到了提高，搭设速度比其他传统工程具有明显的提升。
据初步试验测算，与同种安装类型的大建筑物钢结构比较传统的建筑安装施工方式使用相比，可以有效节约使用安装材料1/3，节省了安装人力1/4，并有效地大幅缩短了大型建筑物的传统安装使用工期。采用盘扣式不锈钢管安全支护管理体系，质量安全全程受控，降低了安全生产风险，效果更佳。由于它是我国目前传统高筋钢管以及扣件式盘面曲折结构支架的主要受力支撑体系都往往存在着结构搭建铺设随意，不一定能够要求高筋钢管施工能够严格地按照主体建筑物的主体设计方案要求进行施工完成这种特殊情况，在高支模的钢管施工中，6m长的高筋钢管本身及其垂直度必然也就一定会使其发生很大的横向偏差，再同时加上人工机械操作等各种因素，导致高筋钢管的主体受力支撑特性偏差大增，直接地严重影响了主体浇筑物的施工质量和钢筋砼管的浇筑安全。采用盘扣式大型钢管保护支撑体系，支护结构强度高，施工安全可以得到充分的有效保障，出模施工质量好，尤其特别好的是大中小跨度跨框梁、板的横向挠度自动控制良好，可以有效地充分控制板厚和大跨框梁的横向下挠，保证了主体结构安全的使用同时，降低了后期的施工修补和前期浇筑所在工艺上的造价，而且也大大减少了后期浇筑混凝土料的浪费。
参考文献
[1]陈奕章.论如何加强建筑工程中的质量监督与质量跟踪[J].住宅与房地产， 2018(09):45-48.
[2]刘文斌.建筑项目的质量监督管理改革[J]. 低碳世界，2017(36):87.
[3]黄沁，谷军，陈怡宏，张意.建筑产业现代化质量管控的措施和方法[J]. 重庆建筑， 2017(02):62.
[4]潘豪.土建施工中关键工序技术质量管理[J]. 建材与装饰， 2018(22):56-58.
[5]黄伟.土建施工中关键工序技术质量管理[J]. 四川水泥，2018(05):99.
[6]殷潇文.土建施工中关键工序的技术质量管理[J].绿色环保建材， 2017(07):78.
[7]雷沛.土建施工中关键工序的技术质量管理[J]. 农村经济与科技， 2017(04):23-25.
[8]柴杨涛.建筑工程质量管理措施[J]. 建材与装饰，2018(38):45.
?
