翟毅
北京仲量联行物业管理服务有限公司第一分公司 101200
摘 要
我国经济发展的集中体现之一就是城市化进程的加快，城市化进程的加快必然伴随着大量建筑物的涌现，用于建筑消防工程的消防喷淋系统由此迅速普及开来。消防喷淋系统在消防设施中属于非常关键的一环节，因为其可以自动进行灭火喷淋，能对火灾做到及时发现、及时控制、及时扑救，将危险损失压制在最小范围内，是建筑安全的重要保障。随着我国物流行业的快速发展，物流园各类货物集聚和运输频繁，易燃物品较多，一旦发生火灾将造成重大经济损失。为满足物流园消防灭火要求，确保物流工程安全、可靠运行，必须依据《火灾自动报警系统设计规范》（GB50116—2013）要求进行消防系统设计，经消防验收后方可使用。在消防喷淋系统设计与施工中，由于涉及的安装施工内容较多，包括消防管道、管道支架、报警阀、喷淋头和其他附件系统等，如安装不当，可能导致消防喷淋灭火系统无法可靠运行。因此，有必要加强物流园消防喷淋系统安装技术的管理和控制。本文以丰树某市物流园项目为例，深入分析消防喷淋系统组成和安装技术要点，以期为物流园消防工程安装施工提供参考。
关键词物流园；消防工程；消防喷淋系统；安装；调试
绪 论
以某市物流园项目为例，深入分析了该项目消防管道安装、消防报警阀组安装、组件安装、控制系统安装等施工要点，并结合该项目就一般性调试和联动调试的内容和要点进行了阐述，以期为消防喷淋系统安装和调试工程施工质量的提高提供参考。
1.工程概况
某市物流园项目工程地址位于郑州国际物流园的前程大街以东，喜达路以南。本工程分为S1地块（37964.44m2）、S2地块（944441.08m2），总用地面积132405.52m2。工程项目内容包括A、B、C、D四个仓库及门卫用房、消防控制室、办公室消防喷淋系统安装和调试。
2.消防喷淋系统原理及组成
2.1消防喷淋系统原理
消防自动喷淋系统是指能够按预定设置参数向火灾部位或需要保护的部位进行定向喷淋的消防灭火系统，需满足定向性、自动响应性和性能阈值性等要求。自动响应性要求是指消防喷淋系统能够通过温度、火灾感应元件探知火灾发生，并自动启动喷淋灭火系统，实现消防火灾自动探测、自动启动功能；定向性是指喷淋灭火系统能够针对火灾区域、需要保护的对象启动，未发生火灾区域则不启动喷淋，以免因喷淋造成经济损失；性能阈值性是指消防喷淋系统能够根据预设的参数阈值启动喷淋系统，包括喷水量、自动报警系统、手动系统试验功能等。
2.2消防喷淋系统组成
消防喷淋系统由消防管道、喷淋头、报警阀、压力开关、水流指示器、供水设备等组成。
.png)
表1消防管道支架的最大间距
3.消防自动喷淋系统安装技术要点
依据《火灾自动报警系统设计规范》（GB50116—2013），自动喷淋灭火系统安装流程：安装准备→管道支架安装→管道安装、试压与冲洗→报警阀安装→水流指示器等组件安装→喷淋头安装→消防报警系统安装→系统调试。
3.1安装准备
为确保本工程消防喷淋系统安装顺利进行和工程质量，首先，对消防设计图纸进行会审，对照物流园仓库、门卫、办公楼等区域实际情况，核对消防管道坐标与标高有无交叉、冲突和排列不当和预留孔洞位置偏差等情况；其次，编制分项工艺卡，向施工班组进行技术交底，确保施工人员掌握相关技术要求；最后，对进场消防管材、管件、附件等进行检查，包括出厂合格证明文件、材质等，防止使用不合格的消防系统材料。
3.2管道支架安装
根据工程设计要求，本工程应在管道施工前加工制作并按管道走向安装管道支架。支架安装位置距喷淋头间距控制在300mm以内，距末端喷淋头间距控制在750mm以内，防止喷淋头在工作状态下产生振动、偏移。消防立管、干管和支管转角位置、长距离管道中间位置均设置防晃支架，防止消防管道发生振动、水击等现象。本工程中，针对管径超过DN40且距离大于2m的管道，视管径和管道走向设置防晃支架（如表1、图1所示），管道末端1.5m处设置一个防晃支架，有效解决了消防管道与喷淋头共振问题。
.png)

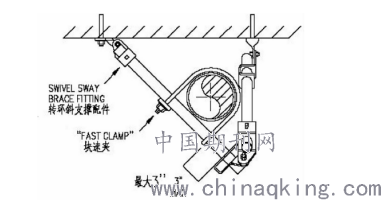

图1防晃支架结构示意图
3.3管道安装、试压与冲洗
本工程中，喷淋管道采用热镀锌钢管。管径大于DN100的主、干管采用卡箍连接，管径在DN100以内的主、干管采用螺纹连接，每根配管长度不大于6m。管道连接前，先使用高压水枪对管道内腔进行清理，保持管道内干净。为提高管道安装效率，安装前在地面进行预组装，并对管道安装位置、安装顺序进行标识，防止管道错误安装。管道连接卡箍紧固时，首先借助机械进行滚槽加工，使用水平卡尺测量管道水平和宽度后滚槽加工，并将密封圈套装至管道端部，将橡胶密封圈套在另一根钢管的端部（如图2所示），使橡胶密封圈位移接口中间部位，并在其周围均涂抹润滑剂。检查管道中轴线无误后在橡胶胶圈位置外侧安装上下卡箍，并将卡箍凸起边卡进沟槽内，对准并穿进螺栓拧紧。卡箍接口设置在便于拆
卸的位置，紧固时先紧最不利点，然后依次对称紧固。针对管径DN100以内的主、干管螺纹连接时，先采用机械切割方式对管道进行切割，并对切割面进行检查，确保切割面平整，确认螺纹连接部位无毛刺、飞边等问题。针对管道变径影响消防水流速和压力的问题，本工程采用三通连接的方式进行异径接头，避免缩小管道横截面积后产生水击问题。管道安装完成后，在管道接口、出口等位置涂刷防锈漆，并在管道试压后进行二次防腐处理，提高消防管道防腐性能。
针对本工程物流园特点，消防管道穿墙时进行套管处理，并在套管与管道之间填充防火材料。管道安装完成后，以试压压力1.4MPa进行分段、分层试压，最高点设置排气装置，并分别在消防管道系统高、低点各设置一块压力表，待管道上满水后检查管路有无渗漏问题并标记，泄压后对渗漏点进行处理。经试压合格后办理管道安装验收手续。管道试压完成后连续进行管道冲洗工作，冲洗流速为1.5m/s。冲洗前先拆除管道中的过滤装置，待冲洗水质达到要求后安装报警阀组、水流指示器、信号阀、警铃等，防止管道试压和冲洗影响附件工作性能。
.png)

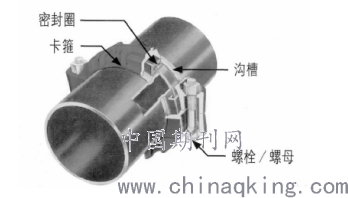

图2卡箍连接结构示意图
3.4报警阀安装
报警阀是消防自动喷淋系统自动化控制功能实现的重要装置。为确保报警阀正常工作，施工单位组织安排报警阀组密封检查，以2倍工作压力进行试压，试压时间为5min，以报警阀组未出现渗漏问题为判断标准。经密封性检查无误后方可进行安装。在阀组安装时，根据阀组水流方向进行安装和复核，防止因方向安装错误导致消防系统无法正常运行。此外，为便于操作和维护，报警阀组安装在距地面1.2m处，距墙面距离为0.5m。在管道完成后，对消防管道进行分段冲洗，待冲洗干净后再安装报警阀组，防止管道内杂物导致报警阀组堵塞。
3.5水流指示器等组件安装
水流指示器是监测消防管道水流流量、压力等数据的重要装置。为防止管道内杂物堵塞水流指示器，在管道冲洗后与报警阀组同步安装。水流指示器安装在消防干、支管道上侧，与管道方向平行安装。本工程针对仓库、办公楼等防火分区，各设置一个水流指示器，确保消防自动喷淋系统可靠运行。除水流指示器外，信号阀是监测报警阀组开度、水流状态的重要装置，安装在水流指示器前端，与水流指示器同步安装。此外，为满足仓库区域消防供水压力要求，在非重点消防区域消防管道安装减压孔板。减压孔板安装在长度不小于50mm的水平消防管道上，在管道内增设无毛刺光面中心孔黄铜板，满足消防喷淋系统供水压力、流速要求。
3.6喷淋头安装
为降低火灾损失，提高自动喷淋系统快速响应性能，本工程采用快速响应喷淋头。喷淋头流速为6.3L/s。喷淋头安装间距为1.8m，最大间距小于3.6m。喷淋头安装使用专用扳手，填料采用聚四氟乙烯带，防止损坏和污染吊顶。喷淋头溅水盘与防火分隔设施间距控制在7.5～15cm范围内，距墙距离大于2m，货物堆砌高度至喷淋头距离不小于2m，防止因墙面、货物遮挡喷淋系统正常运行。当喷淋头安装不到顶隔断附近安装时，喷淋头与隔断水平和最小距离应符合要求（如表2所示）。喷淋头安装高度小于2.1m时，加设喷淋头保护装置。喷淋头安装完成后，加强成品保护，严禁私自拆装喷淋头，确保消防喷淋系统可靠运行。

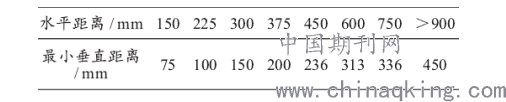

表2喷淋头与隔断的水平距离和最小垂直距离要求
.png)
3.7消防报警系统安装
消防报警系统是整个消防喷淋系统的核心部分，由自动报警控制系统和手动报警系统组成。自动报警系统设置在消防控制室内，由仓库、办公楼内消防报警器远传至消防控制室，并由联动控制单元、联动外控电源、集线箱等组成，实现各防火分区火情的实时监控、控制与反馈。本工程消防自动控制系统采用二总线控制结构，各防火分区通过控制模块接入总线，实现各防火分区消防泵、报警阀组开关量信号远传和控制。针对关键消防设备自动化控制，如消防泵等，除采用自动化控制系统进行控制外，现场采用单独的控制柜进行单独控制。此外，为提高消防报警系统可靠性，防止因自动化控制系统故障而影响系统功能，在各消防栓箱处设置消火栓按钮和火警警铃，按钮安装高度为1.4m。
4.消防自动喷淋系统调试
在系统安装过程中，应加强一般测试和系统联动测试，确保消防安装系统稳定运行。
4.1一般测试
一般测试内容包括水源测试、报警阀测试等内容。在水源测试时，对水箱容积、消防水泵工作压力、备用电源切换等进行调试，消防水泵应在1.5min内投入正常运行。报警阀组调试时，检查报警阀组工作状态、动作是否正常，警铃信号和水流指示器信号是否正常等。
4.2联动测试
在系统安装完成后，应在喷淋头安装前进行联动试验，对自动火灾报警系统输入模拟火灾信号，检查火灾报警器声光信号和自动喷淋系统工作状态，包括火灾报警和火灾广播、消防水泵工作状态、管道阀组工作状态、空调和风机停止运行、防火卷帘控制和反馈、模拟分区自动喷淋系统启动并喷淋。
经一般测试和联动测试，本工程消防自动喷淋系统均通过验收，达到工程设计目标要求，消防系统功能及运行参数达到设计要求，有力保障了物流园项目安全运营。
5.消防喷淋系统安装后安全质量管理
5.1跟踪质检
喷淋系统的施工有多道工序，只有每道工序都保证质量，才能使整体系统稳定运行，因此每道工序都要跟踪控制。对工程中所要使用的各种材料设备都要进行抽检，抽检标准和方式要制定规范，规定检查比例和检查频率，对不合格材料设备立刻清退处理，不能容许鱼目混珠。
5.2明确质量要求
在前文所述的工程准备阶段，在进行技术交底时应同时对施工人员交代完整的质量要求和各方面详细的性能指标，提高施工人员对质量标准的认识，这样可以令全体人员自觉地对工程质量加以维护，有利于工程质量的提高。
5.3贯彻管理制度
订立明确的施工制度，以避免施工中不符合技术标准的施工手段，因为最终贯彻施工技术的还是人，所以对人员的管理务必要加强，使施工的技术方案得到有效实施。
结 论
消防系统是一项系统性工程，各分项工程安装质量直接影响自动喷淋系统功能的实现。因此，施工单位应重视安装质量，加强分项安装质量把控，并严格落实一般性调试和联动调试，及时发现消防系统存在的问题，确保消防系统的可靠性，预防和控制火灾发生风险，提高消防安全。
参考文献
[1]古德琴.关于高层建筑消防安装工程施工中的问题分析[J].科技创新与应用,2018(01):156.
[2]田勇.楼宇智能消防信息系统的研究与设计[D].西安：西安工程大学,2012.
[3]王振华.高层建筑消防安装工程施工及要注意问题[J].辽宁建材,2017(07):52-53.
[4]曹向前.现代高层楼宇电气消防系统设计、安装及调试分析探讨[J].中外建筑,2016(07):184-186.
