修玉帅
中国建筑第二工程局有限公司 广东省深圳市 518000
【摘要】随着国家工程建设的不断进步与发展，人们对建筑行业的不断创新，新工艺、新技术不断呈现，附着式升降脚手架在防护方面逐步替代传统的钢管架防护，而且更高效，更安全。
【关键词】操作平台 安装 循环提升
引言
附着式升降脚手架主要由走道板、竖向龙骨、导轨、支座、防坠装置、提升装置、水平桁架、网片防护组成。附着式升降脚手架采用镶套式连接，安装、提升及拆除方便，操作简单，既能保证安全防护的施工，又极大的提高了施工效率。
1、施工工艺流程
附着式升降脚手架施工的顺序：搭设平台架并做水平调整→铺设龙骨板→安装竖龙骨、辅助竖龙骨→加辅助支撑杆→水平钢性拉结→安装第二、三道龙骨板→安装安全立网→安装下节导轨，第一道附墙件并卸荷→安装中节竖龙骨→连续组拼架体直到安装完2层各组架为止→连续组拼架体直到安装完3层各组架为止→连续组拼架体直到安装完架体为止→铺设电源线→安装提升设备（进入运行阶段）→验收→解除临时拉结提升→循环提升使用。
2、适用范围
本施工技术适用于20层以上每层外立面结构相同的建筑。
3、操作平台安装
3.1附着式升降脚手架安装平台由搭设的双排钢管外脚手架改造而成，采用扣件、?48钢管搭设，承载强度要求为3K6/㎡。附着式升降脚手架组装两层后应及时安装附墙支座，然后在附着式升降脚手架安装完成后，方可拆除底部钢管架平台。
3.2安装平台离结构边不大于200mm，平台宽度1.2m，平台外立侧搭设单排防护保证施工的安全性，单排防护高度不小于1.5m，平台要增设防滑扣件。若操作平台采用原双排脚手架的基础上进行改装，则外侧搭设挑架，在小横杆下面每个小横杆下面有两根立杆，每根立杆一个防滑扣。

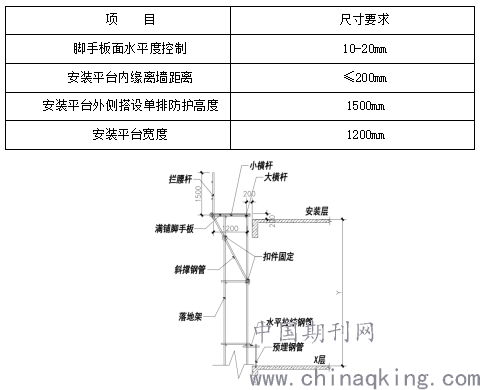

3.3附着式升降脚手架安装平台搭设参数
本项目在安装层底板面搭设安装平台，平台操作面位于底板上返200mm。平台宽度1.2m
.png)
附着式升降脚手架安装平台搭设示意图
4、附着式升降脚手架（DM300型）安装
本项目附着式升降脚手架采用逐层组装，安装的同时需满足超出结构面施工至少1.2m，脚手架材料分批进场，进场材料直接进行组装施工，不需要在现场进行预组拼，对场地需求小。
在第2层浇筑混凝土前，提前在结构楼板面预埋Φ48钢管，间距不大于6m，可根据现场实际情况进行调整。当第2层开始浇筑混凝土时，开始安装附着式升降脚手架，附着式升降脚手架随着主体施工进度逐层安装。
4.1架体安装
（1）按平面布置图的布置尺寸摆放龙骨板；用专用的节点板连接龙骨板并用扣件固定好。
（2）组装竖龙骨；固定好竖龙骨，防止竖龙骨倾斜。
（3）组装第二步龙骨板；在安装好第二步龙骨板后必须对架体进行拉结。
（4）组装安全网
（5）架体组装时水平拉结效果图
（6）脚手架第2层在搭设好的双排架上拼装，拼装完此时架体搭设4.5m高；主要构件包括第一节竖龙骨、第一、二、三道龙骨板、三道防护网片、下承重梁、斜弦杆。在2层楼板面做好水平拉结，拉结间距不大于6m。
（7）当第3层楼板浇筑完混凝土后，安装第一节导轨，待混凝土凝固12小时以上后，及时安装第一道附墙支座，附墙支座起到卸荷防倾覆作用。此时附着式升降脚手架荷载可有效的传递到建筑结构上，减少对底部双排架的荷载。安装附墙支座前，附着式升降脚手架对双排架最大荷载为：3K6/㎡。
（8）当第4层结构开始施工时，安装第二层附着式升降脚手架，将架体外防护网片安装至7.5m高；主要构件包括第四道龙骨板、第二节竖龙骨、两道防护网片、上承重梁、斜弦杆。
（9）当第4层楼板浇筑完混凝土后，待混凝土凝固12小时以上，及时安装第二道附墙支座，此时附着式升降脚手架竖向有两道附墙支座，增强了架体抗倾覆能力。
（10）当第5层结构开始施工时，安装第三层附着式升降脚手架，将架体外防护网片安装至10.5m高；主要构件包括第三节竖龙骨、第二节导轨、第五六道龙骨板、两道防护网片、斜弦杆。
（11）当第5层楼板浇筑完混凝土后，待混凝土凝固12小时以上，及时安装第三道附墙支座
（12）当第6层结构开始施工时，安装第四层附着式升降脚手架，将架体外防护网片安装至13.5m高；主要构件包括第一、二道翻板、第七道龙骨板、两道防护网片、斜弦杆、电动葫芦、电控系统。架体安装完成后，再安装提升挂座和提升钢丝绳，准备提升。
（13）当第6层楼板浇筑完混凝土，混泥土凝固12小时以后，附着式升降脚手架开始提升，提升前，需解除脚手架和双排架的连接，解除架体与结构的临时拉结。
（14）安装过程中的防倾覆，每隔6米在板面距离结构边2m的地方预埋一根竖向钢管做斜拉加固，另外每机位要在结构边预埋一根竖向钢管做水平拉结。
4.2各细部节点连接方式
（1）第一道龙骨板的安装
将龙骨板摆放与结构物平行，根据施工平面图调整龙骨板内边缘距离结构间距，并用十字扣件在平台小横杆上把部分龙骨板夹牢固定，两块龙骨板之间除采用螺栓对接外，还须使用横龙骨连接板连接。
（2）竖龙骨的安装
每块龙骨板两侧每间隔100mm均有预留孔，然后组装竖龙骨.
（3）安全网的安装
按平面布置图的标注安装安全网，安全网与竖龙骨之间通过专用托扣采用M16螺栓连接。
（4）导轨的安装
按平面布置图的标注尺寸在机位处安装导轨，导轨采用M16螺栓与龙骨板连接。
（5）附墙支座的安装（附着式升降脚手架附着支承结构）
导轨安装完成后，安装附墙支座，附墙支座采用M32穿墙螺栓附着于工程结构，并与导轨连接，承受并传递脚手架载荷。
（6）密封翻板的安装
在附着式升降脚手架第一、四道龙骨板处与墙体之间分别制做安装一道翻板，翻板使用t3花纹钢板制作，翻板宽350mm-500mm，利用标准件或铰链连接，用ST4.8X25六角头法兰面自攻螺钉固定在龙骨板处内挑板上。每块翻板不少于两个合页，每个合页不少于4颗螺钉固定。
翻板应连续设置，两块搭接重叠不小于50mm。翻板水平夹角应控制在30~60度，拼缝及与脚手板和建筑物的间隙应小于10mm，下部距龙骨板边缘最少不得低于10mm。
5、附着式升降脚手架(DM300型)提升
5.1提升流程
提升前向操作人员进行交底→检查主体结构的临边防护措施→全面检查爬升机构、架体及障碍→电动葫芦调试预紧→解除上部架体与结构拉接→打开断片处架体外侧分片防护网以及密封翻板→升降架体50㎜，拆除底部附墙支座→提升架体一个楼层高→封闭断片处架体外侧安全立网以及密封翻板→将附墙支座周转到上层→安装上部附墙支座→葫芦松链，周转提升挂座，提升钢丝绳→结构施工完一层→进行提升前的检查→准备进入下一次提升循环。
5.2提升系统组成
智能提升系统由重力传感器、智能分机箱、电动葫芦和上、下承重梁、钢丝绳、钢丝绳过轮、提升挂座组成，提升挂座与防坠装置分别单独固定于建筑结构上，形成独立的提升体系。
5.3提升原理
附着式升降脚手架提升过程采用智能超欠载报警停机控制系统，当提升过程中出现结构阻挡架体，提升不顺直的现象，影响到提升系统最大提升拉力时，能随时反映机位状况并自动停机。
参考文献：
[1]黄明国 杨志军 赵海莲 郑涛 黄菊华 代煌.附着式升降脚手架施工技术应用.施工技术.2014.12.第4卷 第35期
[2]《附着式升降脚手架升降及同步控制系统应用技术规程》CECS 373-2014
[3]王矗.浅谈附着式升降脚手架的原理与应用.河南建材，2012年第5期
