王志强
武汉市规划设计有限公司-湖北武汉-430000
1 BIM技术简介
BIM(Building Information Modeling)技术是Autodesk公司在2002年率先提出，目前已经在全球范围内得到业界的广泛认可，它可以帮助实现工程信息的集成，从工程的设计、施工、运行直至工程全寿命周期的终结，各种信息始终整合与一个三维模型信息数据库中，设计团队、施工单位、设施运营部门和业主等各方人员可以基于BIM进行协同工作，有效提高工作效率、节省资源、降低成本、以实现可持续发展。
2 BIM技术在国内的发展
2011年5月，住建部发布的《2011~2015建筑业信息化发展纲要》中，明确指出：在施工阶段开展BIM技术的研究与应用，推进BIM技术从设计阶段向施工阶段的应用延伸，降低信息传递过程中的衰减；研究基于BIM技术的4D项目管理信息系统在大型复杂工程施工过程的应用，实现对建筑工程有效的可视化管理等。这拉开了BIM在中国应用的序幕。
2012年1月，住建部《关于印发2012年工程建设标准规范制订修订计划的通知》宣告了中国BIM标准制定工作的正式启动，其中包含五项BIM相关标准：《建筑工程信息模型应用统一标准》、《建筑工程信息模型存储标准》、《建筑工程设计信息模型交付标准》、《建筑工程设计信息模型分类和编码标准》、《制造工业工程设计信息模型应用标准》。其中《建筑工程信息模型应用统一标准》的编制采取“千人千标准”的模式，邀请行业内相关软件厂商、设计院、施工单位、科研院所等近百家单位参与标准研究项目、课题、子课题的研究。至此，工程建设行业的BIM热度日益高涨。
2013年8月，住建部发布《关于征求关于推荐BIM技术在建筑领域应用的指导意见（征求意见稿）意见的函》，征求意见稿中明确，2016年以前政府投资的2万平方米以上大型公共建筑以及省报绿色建筑项目的设计、施工采用BIM技术；截止2020年，完善BIM技术应用标准、实施指南，形成BIM技术应用标准和政策体系。
2014年度，各地方政府关于BIM的讨论与关注更加活跃，上海、北京、广东、山东、陕西等各地区相继出台了各类具体的政策推动和指导BIM的应用与发展。
2015年6月，住建部《关于推进建筑信息模型应用的指导意见》中，明确发展目标：到2020年末，建筑行业甲级勘察、设计单位以及特级、一级房屋建筑工程施工企业应掌握并实现BIM与企业管理系统和其他信息技术的一体化集成应用。
3 市政道路排水工程中的BIM应用
随着BIM技术的发展及国家的重视，市政道路排水工程中的应用也随之展开，根据工程的特性，BIM技术在道排工程中的应用主要包括以下几点：排水管网的三维展示、管道的碰撞检查、可视化技术交底、施工方案的模拟、安全技术交底等。
3.1 排水管网的三维展示
随着BIM技术的推广及需求，市场上出现了很多的BIM设计软件，排水技术人员在设计中主要应用鸿业、管立得等设计软件，这些软件目前都带有BIM相关功能。
管立得设计软件中的BIM功能
这些软件可以将二维设计已三维形式展现出来，实现管线的三围展示效果。
.png)

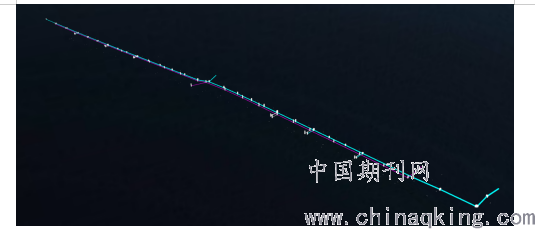

管立得软件管线三维效果展示
通过排水管线的模型三维展示，使得整体效果更加清晰明了，同时便于设计人员对设计进行整体核查。
除上述最基本的单纯管线展示，通过附加道路、交通、绿化、照明等各专业的模型，并加载周边环境模型，能够将整体工程设计效果全方位的进行展示，便于设计意图的传达及对整体设计效果的评估分析。
.png)

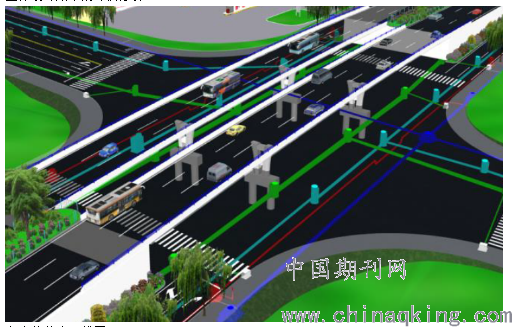

多专业整合三维展示
3.2 管道碰撞检查
通过对应的管线BIM模型，可以进行碰撞检查，减少了设计人员对管线交叉处逐一进行标高核算的工作量，提高了工作效率，保障了设计质量，同时也为后期施工清除了不必要的障碍。
.png)

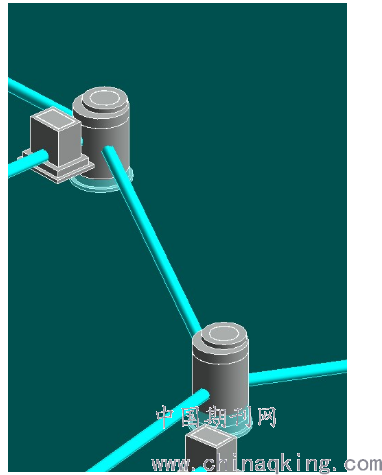

管线碰撞检查
3.3 可视化技术交底、施工方案模拟
道路排水管网中的污水管线埋深通常较大，沟槽开挖和附属构筑物的开挖施工往往会涉及到深基坑专项；另外由于新建道路周边建构筑物的影响，施工作业空间环境有限。因此在施工前，通过BIM技术进行重难点等的施工方案模拟及技术交底就显得格外有意义。不仅能够将设计思路全面的传达给一线施工人员，还能够提前排除施工中可能出现的问题，从而保证施工进度。
.png)

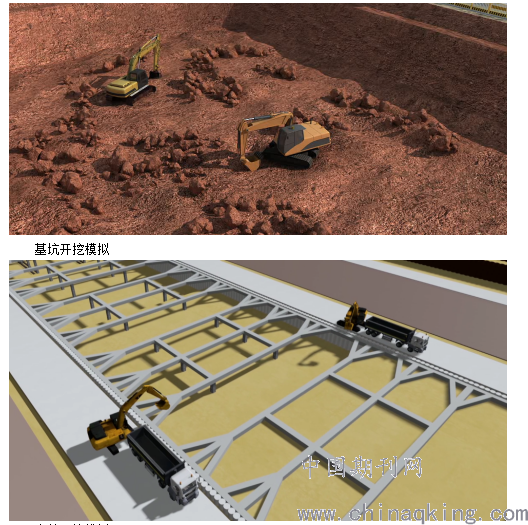

支护开挖模拟
.png)

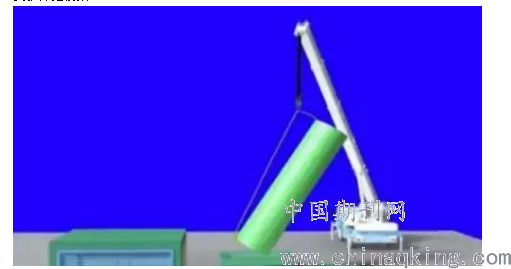

管道吊装模拟
3.4 可视化安全交底
无论何种类型的工程施工当中，放在第一位的永远是施工人员的安全问题，所以在施工前都需要进行必要的安全交底，常规的安全交底往往是空洞的口头宣讲及安全考试，施工人员大多数也以应付的心态对待，无法达到深入有影响的安全教育目的。
随着BIM技术的发展，基于BIM+VR的安全教育交底也越来越多的应用到工程当中，其特有的沉浸式三维真实体验感，能够让施工人员在有限的空间和时间内体验事故发生时的真是情况，并掌握需要采取的应急措施。
.png)

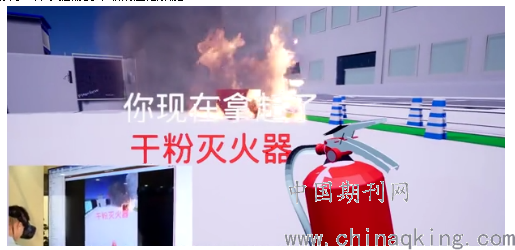

BIM+VR安全交底
4 总结与展望
4.1 总结
根据对目前市政道路排水工程施工BIM技术应用的调查，上述几种技术手段是目前应用最为广泛的，尤以三维展示为主。应用层面较浅，技术手段较为单一，这与建设方、设计方及施工方的认知需求及工程特性有着一定的关系，仍需要继续推广及优势。
4.2 展望
随着BIM技术领域的拓展及技术手段的日益完善，市政道路排水工程中BIM技术的应用需求必然会越来越重要，手段也会越来月丰富。
随着BIM+概念（例如：BIM+GIS、BIM+物联网、BIM+大数据、BIM+人工智能、BIM+云计算）的提出，智慧水务理念也随之而生。BIM技术在市政道路排水工程中的应用，是加快、完善城市智慧水务系统建设的重要一环，也必然成为未来的发展趋势。
