多功能加速康复鞋在下肢活动障碍患者康复中的应用

发表时间：2021/8/20 来源：《中国医学人文》2021年4月4期作者：王萌

[导读]

王萌
（江苏省徐州市矿务集团总医院；江苏徐州221000 ）
关键词：多功能加速康复鞋；下肢活动障碍；康复；应用
　　肢体瘫痪是比较严重的一种现象，所谓的瘫痪就是下肢活动障碍，不能够正常运动，严重影响到日常的工作和生活，使患者心理压力增大对未来的生活失去信心。现有的康复鞋功能较为单一，不能满足患者不同的保护需求，且多数康复鞋不能够调节大小，不能适用于不同患者的足部，便利性较差。为了克服上述现有技术的不足之处，为此我设计了这款新型医疗辅助器械---多功能加速康复鞋，该鞋具有帮助患者锻炼足部功能和防止压疮发生等用途，一鞋多用，经济实惠；同时子母扣结构的设计满足了不同患者的需求。现报道如下：
一．发明内容
　　本实用新型是通过如下技术方案实现的：一种多功能加速康复鞋，包括鞋底、脚背鞋帮和侧鞋帮，侧鞋帮包括位于帮带和鞋底两侧的半帮，帮带的一端固定在鞋底其中一侧的半帮上，鞋底的另一侧半帮上设有两个环扣，帮带的外侧设有子母扣结构，将帮带绕过环扣并通过子母扣结构紧固便能固定足部；固定帮带的半帮上也设有环扣；脚背鞋帮与鞋底两侧的半帮连接在一起；
　　还包括放置在人的脚后跟与脚背鞋帮之间的具有柔软表面的保护套以及能钩挂在位于鞋底两侧环扣上的助力绳。
　　进一步地，所述的侧鞋帮包括侧鞋帮Ⅰ和侧鞋帮Ⅱ。
　　进一步地，所述的保护套由半圆弧结构的硬质内垫和套在硬质内垫外侧带有气孔的天鹅绒面套构成。
　　进一步地，所述的鞋底由与脚板接触的发泡按摩垫和与地面接触的橡胶底构成。
　　进一步地，所述鞋底的橡胶底设有防滑纹。
　　进一步地，所述的助力绳上设有用于调节绳长的调节扣。
　　采用带有子母扣结构的帮带和位于鞋底两侧的半帮作为侧鞋帮即可以保证患者可以轻松的穿脱鞋也使得康复鞋可以根据患者脚的胖瘦随意调节，保证了不同人群的使用需求。在脚后跟与脚背鞋帮之间放置具有柔软表面的保护套可以防止压疮。同时康复鞋上设有环扣配合助力绳可牵拉下肢，协助功能锻炼。
　　本实用新型的有益效果是：本实用新型结构简单紧凑，具有防止压疮的发生和帮助患者锻炼足部功能等用途，一鞋多用，经济实惠；同时子母扣结构的设计满足了不同患者的需求。

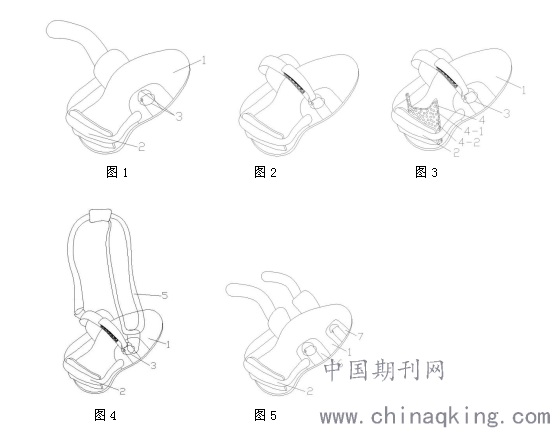

二．附图说明
　　图1为本实用新型康复鞋本体的结构示意图；
　　图2为本实用新型帮带系好的结构示意图；
　　图3为本实用新型配合保护套使用的结构示意图；
　　图4为本实用新型配合助力绳使用的结构示意图；
　　图5为本实用新型康复鞋本体的另一实施例示意图；
图中，1、鞋底，2、脚背鞋帮，3、环扣，4、保护套，4-1、硬质内垫，4-2、天鹅绒面套，5、助力绳，6、侧鞋帮Ⅰ，7、侧鞋帮Ⅱ。

三．具体实施方式
　　下面根据附图和实施例对本实用新型进一步说明。
　　一种多功能加速康复鞋，包括鞋底1、脚背鞋帮2和侧鞋帮，侧鞋帮包括位于帮带和鞋底1两侧的半帮，帮带的一端固定在鞋底1其中一侧的半帮上，鞋底1的另一侧半帮上设有两个环扣3，帮带的外侧设有子母扣结构，将帮带绕过环扣3并通过子母扣结构紧固便能固定足部；固定帮带的半帮上也设有两个所述的环扣3，帮带固定在内侧的环扣3上，将帮带绕过环扣3并使用针线缝合起来即可完成对帮带的固定；脚背鞋帮2与鞋底1两侧的半帮连接在一起，脚背鞋帮2与鞋底1两侧的半帮可以采用针线缝合的方式进行连接；还包括放置在人的脚后跟与脚背鞋帮2之间的具有柔软表面的保护套4以及能钩挂在位于鞋底1两侧环扣3上的助力绳5。
　　作为本实施例的改进，所述的侧鞋帮包括侧鞋帮Ⅰ6和侧鞋帮Ⅱ7，采用多个侧鞋帮的结构形成，固定更为牢靠，同时在本实施例中只在侧鞋帮Ⅰ6上设置有用于固定助力绳5的额外的环扣3。
　　进一步地，所述的保护套4由半圆弧结构的硬质内垫4-1和套在硬质内垫4-1外侧带有气孔的天鹅绒面套4-2构成。
　　作为本实施例的改进，所述的鞋底1由与脚板接触的发泡按摩垫和与地面接触的橡胶底构成，鞋底1的橡胶底设有防滑纹。发泡按摩垫较为柔软，能够提高患者的舒适度；而设有防滑纹的橡胶底耐磨耐穿，防滑效果好。
　　作为本实施例的改进，所述的助力绳5上设有用于调节绳长的调节扣。通过调节助力绳的长度使得患者更为方便的进行抬腿锻炼。
　　采用带有子母扣结构的帮带和位于鞋底两侧的半帮作为侧鞋帮即可以保证患者可以轻松的穿脱鞋也使得康复鞋可以根据患者脚的胖瘦随意调节，保证了不同人群的使用需求。在脚后跟与脚背鞋帮之间放置具有柔软表面的保护套可以防止压疮。同时康复鞋上设有环扣配合助力绳可牵拉下肢，协助功能锻炼，稳定性强，可快速增加肌力恢复，树立良好信心。在患者恢复正常后康复鞋可做普通凉鞋使用，轻便防滑、松紧适宜。
四．创新点
　　1.保护套（足托矫正护具）
　（1）根据需要随意拆装
　（2）防止足下垂、内收、外展，利于后期的康复锻炼
　（3）避免造成足部压力性损伤
2.助力绳：使得患者更为方便的进行牵拉下肢助行及高抬腿锻炼，加速患者下肢肌力恢复。
　 3.肌力恢复正常后去除保护套和助力绳，即可作为普通凉鞋使用。一鞋多用，经济实惠。
专利项目：国家实用新型专利（ZL 2018 2 1364688.1）
