行晋源，韩虎
四川电力设计咨询有限责任公司，四川 成都 610041
摘要：针对目前500kV/220kV同塔四回输电线路常用的布置方式建立数学模型，采用PSCAD/EMTDC进行仿真，计算不同布置方式下线路的不平衡度和感应电压。结果表明500kV/220kV同塔四回采用结构Ⅱ，即500kV部分采用垂直排列方式，220kV部分采用倒三角排列方式时，此时线路不平衡度和感应电压较小，工程中推荐采用该布置方式。
关键词：500kV/220kV同塔四回；布置方式；不平衡度；感应电压
0 引言
随着超特高压电压建设占用大量输电走廊，土地资源也越来越紧缺，尤其在东部以及沿海地区，土地资源可谓寸土寸金。架设同塔多回线路不仅能够有效压缩输电走廊，同时还能满足地区对电力资源的需求。同塔多回输电线路可以是多回同电压等级的输电线路，也可以是不同电压等级的输电线路。同塔多回输电线路可有效降低输电走廊的占用，增大单位面积的输送容量。
同塔多回输电线路设计较单回路更复杂，考虑的因素更多，比如铁塔塔头布置、导线相序排列方式、绝缘配合方式、耐雷水平，线路保护方式以及线路运行和检修。此外，同塔多回输电线路的无线电干扰、可听噪声、地面场强等比常规单回线路更加复杂[1-3]。因此需要进行全面综合分析，让各项指标在规定范围内，确保同塔多回输电线路安全可靠运行。本文重点研究500/220kV同塔四回输电线路相序对不平衡度及感应电压影响。
1 相序布置方式研究
本文采用电磁仿真软件PSCAD/EMTDC分析线路的不平衡度和感应电压。以典型500kV线路和220kV线路为计算模型，500kV线路输送容量1800MW，220kV线路输送容量270MW，500kV线路导线采用4×JL/G1A-630/45钢芯铝绞线，220kV线路采用2×JL/G1A-400/50钢芯铝绞线，分裂间距都为400mm，地线采用一根OPGW-140和一根普通JLB20A-140铝包钢绞线。
同塔多回线路导线结构方式中，电压等级高的线路导线通常布置为垂直排列方式，电压等级较低的线路有垂直排列、正三角形排列和倒三角形排列以及水平排列。

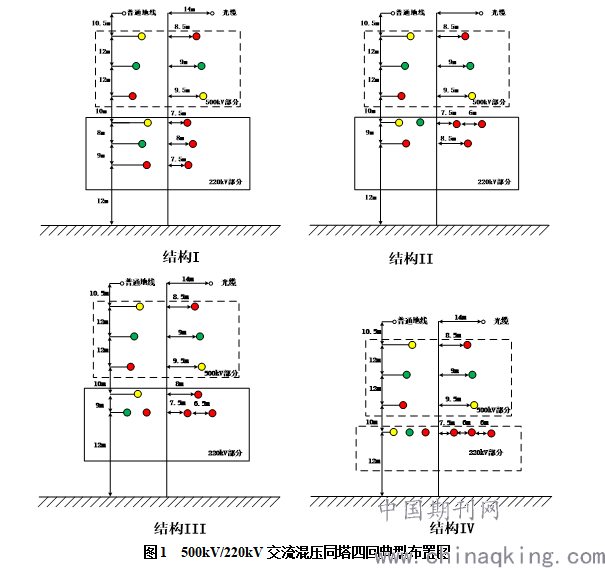

同塔四回输电线路相序布置有多种方式，通常在线路设计中还需要考虑到其他的因素，实际可行的相序布置方式只有少数几种典型方式。本文在考虑实际可行的相序布置方案的情况下，推荐500kV/220kV交流混压四回典型布置图如图1所示，杆塔对地平均距离为12m，杆塔总高度为65.5m。
.png)

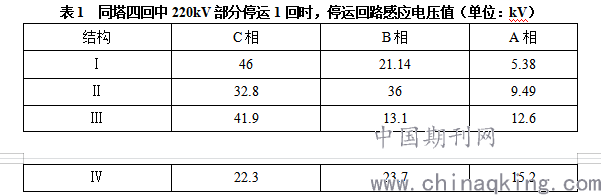

同塔四回中220kV线路部分1回停运时，输电线路结构布置对线路感应电压的影响如表1所示。
.png)

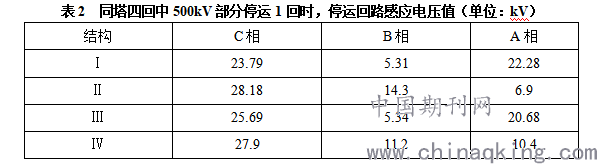

同塔四回中500kV线路部分1回停运时，输电线路结构布置对线路感应电压的影响如下表2所示。
.png)
根据上表可知，采用结构Ⅳ时，同塔四回线路220kV部分停运后，该回线路最大感应电压相比其他结构最小，其次是结构Ⅱ。不同结构对500kV线路部分感应电压影响较小。

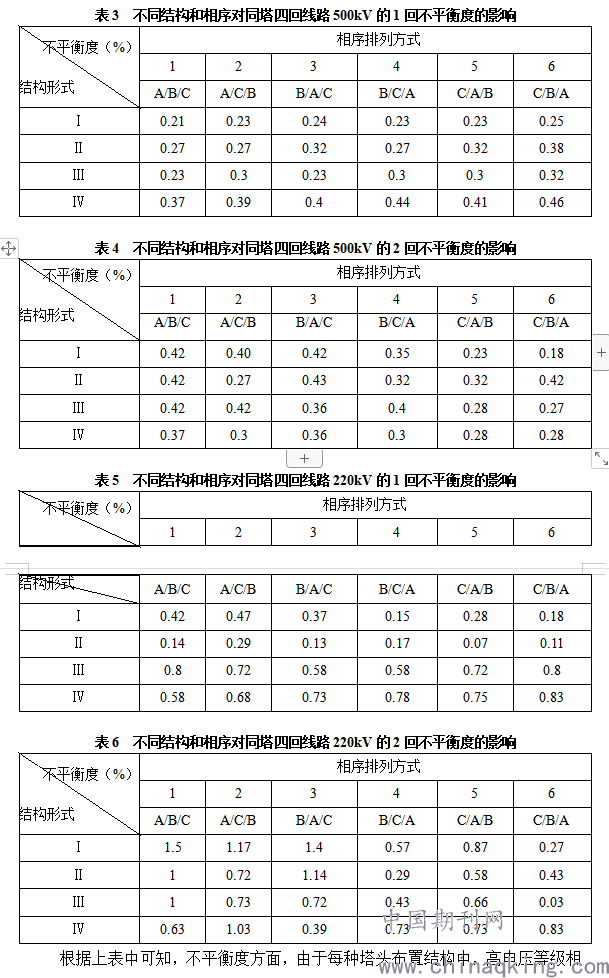

输电线路不同相序排列对线路不平衡度的影响如表3- 6所示。
.png)
根据上表中可知，不平衡度方面，由于每种塔头布置结构中，高电压等级相序没有变化，因此每种结构、相序情况下对其影响较小。结构Ⅰ和结构Ⅱ中线路采用逆相序时，其不平衡度较小，其中采用结构Ⅰ时，220kV部分不平衡度最小。因此对于不平衡度而言，采用结构Ⅰ最优，其次是结构Ⅱ，对于相序布置，采用结构Ⅰ、逆相序时，220kV和500kV不平衡度最小。
综上所述，单从线路不平衡度看，500kV/220kV同塔四回线路采用结构Ⅰ型式最好，结构Ⅱ次之。结构Ⅰ/Ⅱ情况下，导线采用逆相序时，不平衡度最优。结构Ⅳ的不平衡度整体较大。从感应电压来看，采用结构Ⅳ时，同塔四回线路220kV部分停运后，该回线路最大感应电压相比其他结构最小，其次是结构Ⅱ。综合感应电压、不平衡度，推荐采用结构Ⅱ，导线采用逆相序布置。
2 结论
（1）从感应电压来看，500kV/220kV同塔四回线路，其220kV线路一回停运时，将在该回产生较高的电压。采用结构Ⅳ，即低电压等级线路水平排列时，感应电压较小，其次是结构Ⅱ。
（2）从线路不平衡度看，500kV/220kV同塔四回线路采用结构I型式最好，结构Ⅱ次之。结构Ⅰ/Ⅱ情况下，导线采用逆相序时，不平衡度最优。结构Ⅳ的不平衡度整体较大。
综上所述，推荐500kV/220kV同塔四回采用结构Ⅱ，即500kV部分采用垂直排列方式，220kV部分采用倒三角排列方式时，此时线路不平衡度和感应电压较小。
参考文献
[1] 徐建国， 对国外超高压同塔多回送电线路技术的调研分析[J].电力建设，2001,2（7）：15-18.
[2] 班连庚，王晓刚，白宏坤，同塔架设的220kV/500kV输电线路感应电流与感应电压仿真分析[J]电网技术，2009,（33）6:45-49.
[3] 刘正富，刘林，赵艳军，盛超，一种基于PSCAD/EMTDC的同塔四回输电线路三相不平衡度最优相序筛选方法[J]广东电力，2014，（27）8:75-80.
