周英明 谭宏亮 张哲
国网长春供电公司 吉林 长春 130021
摘要：随着国民经济的快速发展和建设规划的迫切需要，电力电缆得到广泛的应用，但电缆故障也明显增多。为了提高供电可靠性就必须以最短的时间修复这些日益增多的电缆故障，所以如何快速准确地测试出电力电缆故障点位置是修复电力电缆故障,提高电网供电可靠性,减少经济损失的关键所在。如何选择故障测试方法、测试仪器是故障测寻的重要因素之一。
关键词：电力电缆；故障分类；测寻方法
一.故障分类
电力电缆线路故障基本上可以分为四大类：
1.接地故障
2.短路故障
3.断线故障
4.闪络故障
二.测寻方法
目前电力电缆线路故障常用的测寻方法：
1.低压脉冲法
2.冲闪法（脉冲电流法）
三.测寻步骤
电力电缆故障测寻步骤：
1.识别故障性质（类型）
2.选定测试方法（仪器）
3.故障点粗略定位
4.核对原始资料，故障点精确定位
接地故障、短路故障一般由于电缆耐压试验、电缆本体绝缘老化、外力损坏等原因造成；断线故障一般由于短路电流、外力损坏造成；闪络故障一般由地接头质量问题、电缆本体制造质量、耐压试验等原因造成。
外力损坏造成的故障大多为低阻故障，一般可采用“低压脉冲法”测试。低压脉冲法是在电缆线芯上加一脉冲波，当脉冲波遇到故障点被反射回来，通过波形分析得出故障点距离，它的最大优点是使用方便。但此种方法的最大障碍是无法测试高阻故障、闪络故障。
现今我们一般采用“冲闪法”。
显而易见，对于各种性质（类型）的电力电缆故障，选用适当的测寻方法（仪器）是非常必要的。
例1：10kV英德线1#电缆故障（电缆YJLV22-3×240、全长951米）。
第一步：分析故障性质使用绝缘表测量绝缘电阻。

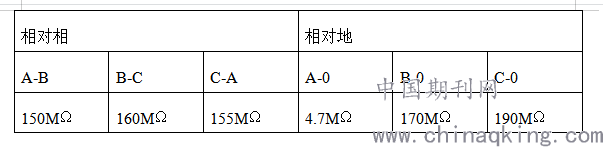

.png)
分析测量所得数据确定为A相单相低阻接地故障。
第二步：选择故障测试方法使用方法：低压脉冲法。
第三步：粗测故障点距离低压脉冲法：使用仪器T-903。
波速调整为172M/μS、范围1:1分别对
A相、B相测试得到波形。通过分析、比较得出故障点距离测试端38M（用时5分钟）。
第四步：故障点精确定位。实际故障点位置距离测试端40M左右。
上例证明：对电缆的低阻故障一般采用低压脉冲法低压脉冲法的优点是便捷、快速。
例2：某小区10kV3#进线电缆面震，B相发生闪络（直流30KV闪络性故障）。电缆全长2700M，YJLV22-3×240型电缆。
第一步：分析故障性质。
使用绝缘表测量绝缘电阻

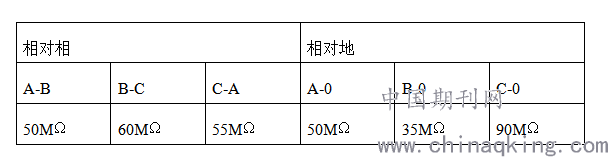

.png)
确定为B相高阻闪络性故障。
第二步：选择故障测试方法。
使用方法：低压脉冲法、直闪法
第三步：粗测故障点距。
低压脉冲法：使用仪器T-903
.png)
波速调整为166M/μS、范围1:4分别对A相、B相测试得到波形：通过比较两波形得出故障点距离（用时10分钟）。
直闪法：使用仪器T-903
B相测试得到波形：
.png)
通过分析波形得出故障点离测试端距离为890M（用时20分钟）。
冲闪法：使用仪器T-903
B相测试由于故障点未放电而采不到波形导致测试失败（用时20分钟）。
第四步：故障点精确定位，实际故障点位置距离测试端892M。
上例证明：对于长电缆的高阻闪络性故障（短路电流随电压下降而下降）一般均采用直闪法。低压脉冲法、冲闪法不能直接测试。
例3：某10KV线路电缆，B相发生高阻单相接地故障（运行故障）。电缆全长1248.1M，YJV22-3×240型电缆。
第一步：分析故障性质
使用摇表测量

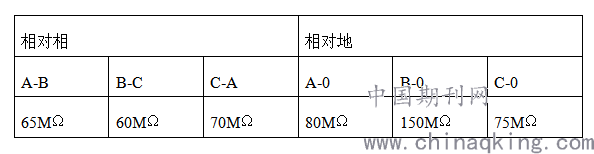

.png)
确定为B相高阻接地故障。
第二步：选择故障测试方法使用方法：低压脉冲法、直闪法、冲闪法。
第三步：粗测故障点距离低压脉冲法：使用仪器T-903。
波速调整为172M/μS、范围1：2分别对A相、B相测试得到波形：
.png)
通过比较两波形和出故障点距离测试端145M（用时5分钟）。
直闪法：使用仪器T-903
B相测试：因为故障点的短路电流已经不再随试验电压下降而下降，所以采用冲闪法。
冲闪法：使用仪器T-903B相测试得到波形：
.png)
通过分析波形得出故障点离测试端距离为247M（用时20分钟）。
第四步：故障点精确定位，实际故障点位置距离测试端248M。
上例证明：对于长电缆的高阻接地故障（短路电流不随电压下降而下降）一般应采用冲闪法。低压脉冲法、直闪法不能直接测试。
通过以上三个实例，我们可以得出这样一些结论：
1.低阻接地故障测寻（R<10KΩ）经验告诉我们以低压脉冲法、电桥法测试为宜。
2.具有绝缘回复性的高阻故障（R<100KΩ）经验告诉我们以直闪法测试最佳。
四.结语
总之，我们在测寻故障时选择合适的测试方式是非常必要的，这样做可以大大减少故障测寻时间，大大加快故障修复速度，从而明显提高供电可靠性，降低国民经济损失。
