摘要：配电变压器是高压电网与用户端相连的最末级变电设备，由于其数量多、分布广、环境复杂，因此配电变压器遭受损坏的机会较多。与此同时，新一轮城农网工程大面积铺开，大量的废旧配电变压器随之出现。根据《国家电网有限公司废旧物资管理办法》规定，废旧配电变压器在处置交接前，需进行拆解破坏处理，目的在于从源头上防止变压器厂商弄虚作假，杜绝以次充好的变压器回流电网。在实际拆解过程中，溢出的变压器油会在地面四处流淌，污染环境且难以回收。为此，文章提出一种废旧配电变压器拆解专用平台，以期解决传统废旧配电变压器拆解方式中作业效率低下、变压器油回收难、易污染环境等问题。
关键字：废旧配电变压器；拆解；平台；研制
1 技术背景
随着近年来城农网、中心村等工程相继建成，配网网架不断拉大，配网抗雨雪、冰冻等灾害天气的能力不断提高。配网大建设后，大量的废旧配电变压器随之出现。根据《国家电网有限公司废旧物资管理办法》相关规定，配电变压器、电能表等报废物资，需要按专业要求组织开展拆解破坏处理，以杜绝设备回流，然而传统拆解方式简单、粗暴，容易对环保造成一定损害。针对以上情况，研究人员展开了详细的调查和研究，并提出了极具适应性的解决方案。
2 方案内容
文章针对技术背景所述废旧配电变压器拆解问题，提出研制一种废旧配电变压器拆解专用平台的设计方案，以期解决传统废旧配电变压器拆解方式中作业效率低下、变压器油回收难、易污染环境等问题。如上文所述，对废旧配电变压器的拆解工作既要克服变压器油难以回收、污染环境的困难，又要解决拆解效率不高的问题。根据这一情况，研究人员将废旧配电变压器拆解专用平台分为主体和起吊装置两部分分开设计，其中起吊装置为电动葫芦，位于钢构棚正下方。
.png)

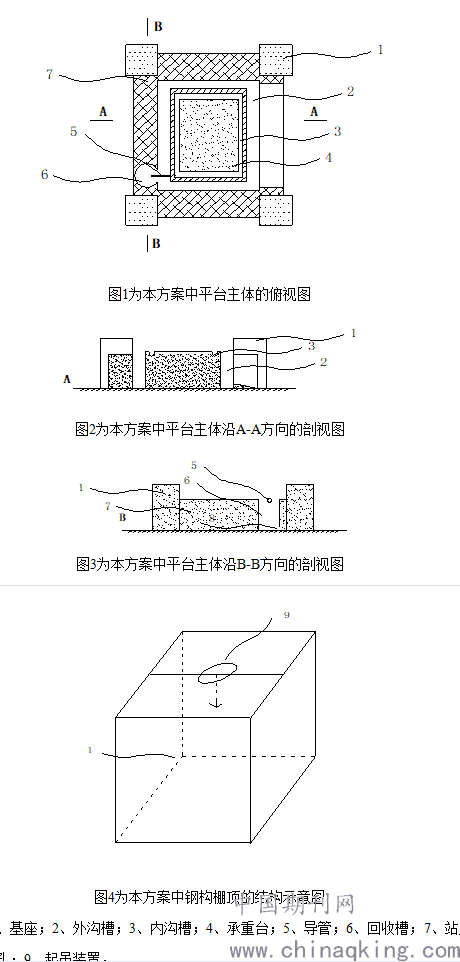

图中：1、基座；2、外沟槽；3、内沟槽；4、承重台；5、导管；6、回收槽；7、站立区；8、排水孔；9、起吊装置。
一种废旧配电变压器拆解专用平台主体，包括用于放置待拆解变压器的承重台4，承重台4形状不限，圆柱形、圆台形等均可，为方便浇筑成型，优选的承重台4为方形；环绕承重台4还设有方便拆解人员站立的站立区7，为方便拆解，通常站立区7高度低于承重台4；
承重台4表面挖设有内沟槽3，内沟槽3形状不限，只需呈环形围绕承重台4表面变压器待放置区域即可，优选形状为沿靠近承重台4边缘开设的“口”字型，内沟槽3内在底部开设有连通外界的收集孔，从而方便拆解变压器时变压器油从收集孔流出方便回收；内沟槽3沿靠近收集孔方向深度逐渐提高，使得收集孔位于内沟槽3的最低位，方便变压器油的流出；
在承重台4和站立区7之间开设有环绕承重台4的外沟槽2，外沟槽2最低面优选为与地面齐平，其主要用处在于收集拆解过程中少量溅出的变压器油；
在站立区7表面还下沉设置有回收槽6，回收槽6靠近外沟槽2的一侧为开口状，从而与外沟槽2连通，其形状优选为与回收桶形状相适应的圆筒状，当然方形等其它形状亦可，在收集孔的端部还固定有与大于或等于收集孔直径的导管5，导管5远离收集孔的一端位于回收槽6正上方，在拆解时变压器内溢出的变压器油沿着内沟槽3流动，最后通过收集孔从导管5流入回收槽6内的回收桶中；
回收槽6底部开设有排水孔8从而与下水管道相连通，其底面与外沟槽2底面平齐或低于外沟槽2底面，优选为低于外沟槽2底面，从而方便外沟槽2内污水流入回收槽6内；
站立区7的一侧为开口状，开口处浇筑有沿远离承重台4方向高度逐渐降低的斜坡，从而方便叉车行驶上来，同时斜坡坡顶高于外沟槽2的最低面；斜坡的坡顶和承重台4靠近斜坡的一侧均包裹有角钢，防止在叉车运输变压器时叉车齿损伤到平台结构；
在站立区7的四角设置有基座1，基座1上均固定有钢柱，通过四根钢柱固定有遮挡整个拆解平台的钢构棚，钢构棚的横梁上固定有用于吊起变压器器身的起吊装置9，这里的起吊装置优选为电动葫芦，钢柱上安装配电箱，电动葫芦通过电线与配电箱相连；
为考虑成本，平台的站立区7、承重台4、基座1和斜坡均为混凝土浇筑而成，整体造价低，浇筑后可在站立区挖设斜槽方便雨水流出。
为便于进一步理解本方案，此处给出本方案拆解变压器时具体的使用方法：
1）将外沟槽2内铺满干燥沙子，并将回收桶放置于回收槽6内，叉车装载废旧变压器后沿斜坡行驶并将废旧变压器放置于承重台4，拆解人员在站立区7运用电动扳手等工具将废旧变压器器身上螺栓拧开，启动电动葫芦将变压器器身吊离箱体，器身离开箱体40至50cm后停止吊起，拆解人员运用电缆钳等工具将器身上的绕组和铁芯进行破坏，待绕组、铁芯破坏后，放回器身、紧固螺栓、转运变压器。
2）拆解回收完成后，取回回收桶，对桶内收集到变压器油进行下一步处理，同时将内沟槽3、和承重台4表面铺洒干燥沙子，厚度约为2-3mm，铺洒完成后静置不低于10min使其充分吸收平台上残存的变压器油。
3)清扫收集吸附完变压器油的沙子，对这些沙子进行不低于24h的暴晒后方可重新回收利用，随后用水对整个平台进行冲洗，最后水通过排水孔8进入下水道中。
3 结束语
文章提出的废旧配电变压器拆解专用平台具有以下优点：（1）通过设置沟槽使变压器油流入沟槽内，并开设收集孔使其流出，方便变压器油的回收利用。（2）通过干沙吸附和水流冲洗，使平台拆解后不受变压器油的污染，且外沟槽提前铺洒干沙，对变压器油的吸收效果更好。（3）雨天或清洗平台时，水沿着沟槽流入回收槽中，从下水道排出，防止平台被堵塞。（4）斜坡的设立方便叉车的进出，同时角钢很好的保护了平台结构，防止运输时叉车的叉齿损伤到平台。（5）内沟槽深度的改变，加速了变压器油流向收集孔，提高了变压器油的收集速度。（6）顶棚起到遮挡平台的作用，可在雨天进行拆解作业，同时顶棚加装起吊装置对变压器器身吊起，加速了拆解过程，提高了拆解效率。（7）拆解过程溅出的变压器油落入外沟槽内，方便后续集中清理；导管延伸到回收槽上方，方便直接将变压器油直接收集到回收桶内。（8）整体混凝土浇筑造价低，经济适用。
