吴军剑
国网蚌埠供电公司 安徽蚌埠233000
摘要：本文主要对一起一起220千伏线路保护误重合动作的行为进行探究，明确其产生故障问题的具体化原因，结合其所产生的故障因素，制定出更为合理化的解决对策，避免其问题再次发生。
关键词：220千伏；线路保护；误重合动作；
引言：变电站运行规程主要是以变电站运行工作人员的行为工作指南为主，当工作人员在设备停送电作业时，必须要严格的遵守各项操作步骤，并且监视保护装置以及综合系统的信号，结合信号做出相应的反应。220千伏线路保护开关跳合闸回路是总体二次回路的重心所在，继电保护运行维护人员需要就设计、审查等多项环节进行严苛的把控，做好质量管理等各项工作。
1故障经过
运行人员在220千伏线路间隔送电作业时，工作人员发现监控后台出现了线路控制回路断线的信号，对信号进行分析了解到，该线路间隔开关机构箱的把手没有切换到远方，所以220千伏开关场会把线路A相开关机构向远方就地转换把手由“就地”切至“远方”。在进行该种操作之后，会产生一系列较为奇怪的现象，A相开关会直接成功合闸，工作人员在机构箱进行开关分闸的处理，在回监控室之后查看相关的监控后台报，保护装置面板A相重合闸动作灯会亮起来。
2误重合行为原因分析
在脱网预防性调试输电线路继电保护装置以及重合闸装置之后，并没有发现任何的异常现象，所以，工作人员继续进行了线路断路器柜预防性检测。分析线路Ⅱ侧断路器配置的状况，可以判断其故障主要是由于断路器跳闸保护节点动作灵敏性较差所引起的。该位置变侧断路器应用的结构为弹簧式储能操作机构，需要把机构储能节点和断路器跳闸线路连接在一起，保持二者良好的串联状态，避免断路器产生储能不到位所引发的断路器三相不同期合闸故障的问题。如果断路器操作机构在继电保护装置控制下，第一次重合动作于永久性的故障，同时发出跳闸保护动作。断路器弹簧储能结构就可以重新置入到储能的时期，断路器储能整定的时间36秒。这就使得其所产生的跳闸信号不能及时的传输到继电保护装置的内部，在对设备进行现场检测之后，可以发现弹簧蓄能接点和断路器跳闸位置节点是一种串联的形式连接在一起。第一次重合跳闸36秒之后，进行作业，直到机构储能结束之后，断路器跳闸位置的信号才可以经由储能串联回路流入的继电保护装置内部。在该时期，继电保护装置会自发性的将断路器当做偷跳，一旦发现其存在偷跳的行为，那么就会自行启动重合闸装置，完成重合闸的动作，进而引发了不对应启动重合的故障问题。线路Ⅱ变侧也会随之产生重合闸误动作的一系列行为，就前面的分析状况来探究保护装置产生多次重合闸不正确问题的主要原因，重合闸保护装置逻辑节点引入不够正确，会存在问题。保护装置应用的重合闸逻辑适合储能单接点串联的判断形式。保护装置在储能时期，无法精确地检测到跳闸位置节点的信号，所以，在储能工作结束之后，保护装置，经由三无流时期，会被认为是断路器产生了单相不正确的偷跳行为。想要提升线路供电的安全可靠程度，就会出现误重合启动的现象。电网系统频繁且多次的遭受到重合于永久故障的影响及冲击，会极大程度的拉低该系统运行的安全可靠程度。如果其输电线路的Ⅱ变侧继电保护装置接线和Ⅱ变侧的继电保护装置接线一样，那么就会引发电网产生非同期合闸的安全性事故，直接影响到了该系统运行的经济可靠状态。工作人员在赶到现场后，需要处理一系列的工作手续问题，运行人员把其间隔转冷备用，结合工作人员对故障情况的描述，开展一系列的模拟操作。监控后台会报出A、B、C相开关偷跳启动重合的信号，保护装置面板重合闸动作灯会再次亮起来。在该种状况下，工作人员后台遥分17开关。成功完成三项分闸的任务之后，再重新遥和217开关[遥合17开关？]。再次遥分之后，设备可以恢复正常的运行状态，并且开关也不会再次产生异常合闸的行为问题。

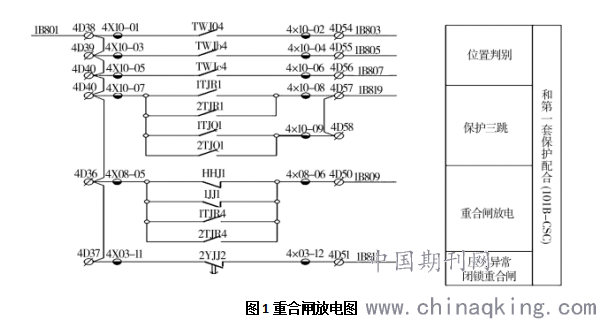

根据装置报文，开关偷跳启动重合，说明该线路开关在分闸状态时一直重合闸充电[有语病]，导致保护重合闸动作。与正常现象不一致。检修人员现场查看了保护装置说明书及厂家白图。根据以上重合闸充放电条件及厂家白图，判断合后位置复归线圈在开关分闸状态下没有复归的原因可能有:手跳接点1STJ[图中没找到]没有闭合、合后位置复归线圈HHJ1没有复归。从图1中可以看出本条线路重合闸放电是采用“断路器合后”接点进行放电。送电操作时合后位置复归线圈在开关分闸状态下没有复归，导致重合闸一直没有放电，重合闸一直处于充电状态，但运行人员操作时并没有发现这个异常现象，(开关在送电前，重合闸充电灯应该是熄灭转态)。在该线路“远方”、“就地”转换把手由“就地”切至“远方”时，A相控制回路断线复归，TWJ置1，装置判开关偷跳，由断路器位置不对应启动重合闸，经0.7秒的延时后重合成功。国家电网科对[啥意思？]操作箱的相关要求就有为防止保护装置先上电而操作箱后上电时断路器位置不对应误启动重合闸，宜由操作箱对保护装置提供“闭锁重合闸”接地方式，不采用“断路器合后”接点的开入方式。
.png)
3解决措施
3.1保护软件升级
需要控制好回路断线，让其可以直接闭锁重合闸，原偷跳启动重合去判断TWJ的位置点，对软件进行升级的处理，偷跳启动重合判定TWJ及HWJ返回的动作。
3.2遵守运行规程
工作人员必须要严格的遵守各项操作规范流程，当线路停送电操作步骤结束之后，必须要对相关保护装置的信号进行全面化的检测。一旦发现其存在不正常的问题或者现象时，就需要使用较为针对性的解决对策，同时还需要和相关的检修人员进行沟通，将其信号及所产生的问题及时汇报给研究人员，让检修人员及时的处理该问题。若运行人员能够第一时间发现重合闸室[是？]充电的状态，并通知检修人员进行处理，就不会引发开关误重合闸的问题。
3.3操作箱的要求
我国在相关的线路保护及规范设计标准中明确的注明，在对操作箱进行处理时，必须要遵守一系列的要求标准，避免保护装置出现线上电后操作箱站电时所产生的断路器位置不对，重新启动重合闸。应当使用操作箱，供给保护装置闭锁重合闸的接入处理。使用断路器和点接点的开路处理形式，需要依照要求去升级该线路，并且保护好装置，实行闭锁重合闸的处理方式。
在上述问题没有解决之前，工作人员在送电时，必须要提前退出重合闸出口压板，在合闸之后没有异常的问题后，将其重新置入重合闸出口压板。
结语：这起220千伏线路保护误重合行为所引发的开关异常核查并没有产生较为严重的后果，是一件比较幸运的事，但是在日后的设备运行时期，项目管理人员必须要做好各项检修维护工作，运行人员需要了解并掌握设备的运行规程，严格的依照相关的规章程序进行停送电的处理。另外，检修单位还需要执行并落实各类标准规程，吸取事故教训，总结经验，分析故障问题的具体化原因，找出更为合理的解决对策，让系统能够始终维持安全稳定的运行状态。
