陈宏元 倪健胜
凤凰电力有限公司，浙江 温州 325600
摘要：在配电线路真空断路器的应用非常重要，而真空断路器的类型多种多样，本文主要探究ZW32-12型柱上真空断路器在配电线路中的应用，对其展开深入分析，介绍这种类型真空断路器的基本概况，从而对其在配电线路中应用的相关事项进项研究，尤其是对真空断路器在配点线路中的实用性和一些故障和处理方法，从而使其能够得到更加广泛的应用，为其相关研究的开展做出贡献。
关键词：ZW32-12；真空断路器；配电线路；应用
配电线路是电力系统中变电站的重要组成部分，但在实际运行中，配电线路常常由于各种影响因素和检修的问题，使其运作不能得到稳定性保障。因此，真空断路器的作用得以体现。通常来说，通过接通与开关电路能够改变整个电力系统运行方式，不过这需要一定的灵活性，配电线路自身并不具备这一特点，只有通过应用起真空断路器才能实现，如今的断路器发展越来越好，越来越多的形态应运而生，本文主要探究ZW32-12型柱上的真空断路器，探讨其在配电线路中的应用，以此体现出其作用和重要性。
一、ZW32-12型柱上真空断路器基本概况
ZW32-12型柱上真空短路器是由永磁机构和高可靠性智能控制器组成，这种断路器的主要应用范围是中压架空线电网，也就是配电线路，其作用在于合与分的负荷电流以及过载电流和短路电流，且能够进行0-3次自动重合闸，在安全性、稳定性以及可靠性方面都是其应用的一大优势，且其使用寿命较长，养护与维修工作的开展有更多的保障，属于一种高机械寿命设备[1]。除此之外，其整体外形较小，占地面积不大，且重量轻，安装起来也比较简便，并没有过多繁琐的程序与流程，是标准的继电保护与快速自动重合闸断路器，其通常是应用在变电站和工矿企业中，对其配电系统能够起到一种保护作用，使其配电线路能够不受其他因素所影响从而正常运行，同时，还能对其进行合理化控制。在科学技术不断进步的今天，其应用的范围也在不断扩展，当下还能将其作用于环网供电单元以及终端设备中，总的来说，这项设备的作用就是对各类电气设备、配电线路以及整个电力系统形成一种保护膜，从而为其正常运行而提供有效保障[2]。
ZW32-12型柱上真空断路器的结构和工作原理如下：其属于真空永磁断路器，其具体的部件有集成固封极柱、电流互感器以及永磁操动机构和箱体。这种型号的真空断路器应用简便，其外形属于小型化设计，详情可见下图图1。这种设备的外表是由不锈钢箱体包裹而成，其具备手动紧急分闸装置、隔离开关以及电流互感器，进而为其应用提供了更多的选择，以此来满足不同客户的需求。这种设备能够实现就地开关分合闸，同时，还能依靠通信接口来实现远距离控操控，以此来为其相关应用提供更加便捷的性能，从而提升工作效率。该设备很好的结合了信息化技术，其在信息和数据传递方面，有一个控制中心，且传递的方式较多，例如：光纤、GPRS、电缆等等，由此可见其应用的多元性特点。除此之外，其智能控制单元是将电缆和断路器进行连接而实现，其电源分主备供电，是AC或DC220V。在平时的运行中，其主电源对后备电源进行充电，若主电源失去时，就会选择后备电源进行供电，进而体现出该设备的应用持续性，有第二手应急措施的准备，这正是其一经推出，并得到广泛应用与推广的一大原因。且在实际工作当中，该设备光是后备电源就能供其工作48小时，这种持续性是其他断路器所不具备的技术特点和优势。另一方面ZW32-12型柱上真空断路器中还涵盖了真空灭弧室，这是其独有的部件，其将真空作为灭弧与绝缘介质，从而提升整个设备的真空度。在动、静触头操动机构时，会出现带电分闸的情况，其触头间会形成真空电弧，而由于该设备触头的特殊性，触头间隙会形成合适的纵向磁场，进而能够使真空电弧保持为扩散型，且将电弧均匀分布在触头表面，从而进行燃烧，以此来维持低电弧与电压，当电流额定值过零时，其中含有的离子、电子以及金属蒸汽都会在短时间内凝聚在触头与屏蔽罩的表面，进而能够使灭弧室断口介质绝缘强度得到恢复，以此电弧熄灭来实现分断，进而使整个配电线路的运作趋于正常化[3]。

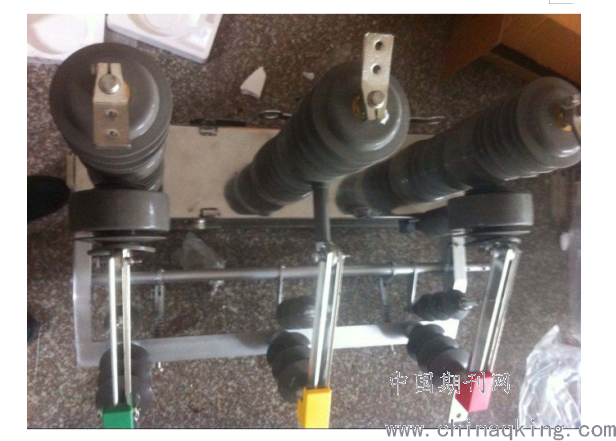

图1：ZW32-12型柱上真空断路器实物图
.png)
二、ZW32-12型柱上真空断路器在配电线路中的应用
ZW32-12型柱上真空断路器有很多的优点，这也证实其在变电站中得到广泛应用的原因，该设备具备了特殊真空元件，其独特灭弧室是支撑其作用得到充分发挥的关键，本章节将从以下几个方面来对ZW32-12型柱上真空断路器在配电线路中应用的相关事项进行分析。
（一）真空度降低
在配线电路正常运行时，其真空断路器灭弧室的真空度有时会出现低于6.6x10-2pa的情况，一般来说真空灭弧室低于7.5x10-4pa，就不符合国家制定的相关标准和要求，这种现象出现的原因主要是因真空灭弧室漏气所导致，这跟其焊缝不够严密以及密封部位出现微小漏孔有着直接原因。而通过ZW32-12型柱上真空断路器的应用，能够有效的对整个配电线路的真空度进行检测，从而得出其相关指标是否符合国家相关标准，是否合格，这关乎到其能够正常运行。该项设备在应用过程中，能够通过以下两种方法来检测配电线路中的真空度，分别是：1.火花计法，这是一种定型检测法，其能够使火花计触丝在开关管表面移动，以此来对其进行观察，主要查看管内发光的情况，出现淡青色就表示其真空度符合相关规定，若颜色为红色或蓝色，则代表其真空度不符合相关规定。2.真空度测试仪处理法，这种方式最直接，待检测真空度出现降低的情况，就立即更换真空灭弧室，进而能够为配电线路的运作提供保障。
（二）灭弧室触头电磨损
ZW32-12型柱上真空断路器中的灭弧室触头对于整个配电线路来说至关重要，其在接触面多次开断电流之后，会对其造成一定的磨损和烧灼，而触头厚度是影响配电线路运行效率的关键，若减小则波纹管行程变大，进而增大了整个线路的接触电阻，有助于养护与维修工作的开展，从而检查配线电路各类部件是否能够正常运行，其为配电线路提供了安全性保障，当其出现故障问题时，能够及时发现，从而能及时的采取相关措施予以解决，该设备之所以对配电线路能够起到保护作用，正是从这一点中得以体现[4]。
结语：
此次研究通过探究ZW32-12型柱上真空断路器的基本概况，对其结构和特点进行了简要分析，并对其在配电线路中的应用进行了简要叙述，从中能够发现其作用和优势，对于整个配电线路的运作来说意义重大。当下，科学技术发展越来越好，这种科技设备的应用也越来越广泛，真空断路器分断能力高、熄弧能力强、以及寿命长等特点，是其得到广泛应用的一大原因。对此，此类相关研究还需持续开展，以此来更加完善真空断路器应用的相关事项，使其更加全面。由此可见，对于配电线路乃至整个电力系统的运行来说，要想使其运作得到有效保障，无论是在效率还是安全性能方面，在真空断路器的支持下，都能够使其得到全方位的提升，可见其对于生产和供电的价值与意义。
参考文献：
[1]刘波,景伟.ZW32-12型柱上真空断路器在配电线路中的应用分析[J].商品与质量,2019,000(019):211.
[2]吴云亮,张经毅.架空配电线路电力金具选择与应用分析[J].科学大众,2019(2):21-21.
[3]裴明军,贾雪蒙,付荣,等.一种应用于10KV配电线路上的油断路器:,CN109166755A[P].2019.
[4]董翔,王利琴.浅析电力输配电线路中的节能降耗技术[J].名城绘,2019,000(003):P.296-296.
