刘焕辉
广东电网有限责任公司惠州供电局 广东惠州 516001
摘要：适用于变电保护屏的一体式标示牌，在变电站继保屏柜工作时使用，具有警示及提示功能，此标示牌示意明确，变电站多班组工作的风险控制一直是安全监管的重要工作，其中交叉作业风险的控制特别重要。本标示牌的改进方法可以在技术层面上避免安全监管方面的一些隐患，提高标示牌布置和撤除的工作效率，该标示牌使用方便简洁，易于操作。杜绝重叠安全措施改变导致在错误保护屏上工作的情况，并研究推广应用，提高生产运维效率。
关键词:变电站；智能；标示牌；一体式
1.问题现状
（1）在变电站保护二次屏柜标示牌及红布布置和撤除时间太长，使检修设备的时间缩短，容易导致检修工作不能完成或检修工作延期。
（2）各变电站保护二次屏柜作业时间紧、任务重，经常会出现继保室多张工作票同时开工，同一工作地点有多个负责人同时开工的情况，运行人员在工作终结后，会存在收错安措的风险。为了避免发生此类事件，值班人员每日工作前需要手持多张工作票重新核对，十分耗费耗费人力。在人员紧缺情况下如何提高工作效率成为了必须直面的难题。
（3）目前变电站使用的“在此工作”标示牌都是同一规格、同一外观，无法从标示牌上区别工作内容，容易走错工作地点。
（4）有时多方进行工作时为避免交叉作业，一些班组停工为避免交叉作业风险，降低了工作效率。
（5）保护二次屏柜安全措施布置随意性高，布置的高度、角度、大小不一，五花八门，甚至还随意直接放地上，统一规范性不高，普遍存在容易被遮挡、被风吹倒，不易挂贴、人员误碰等问题。规范性不高容易让作业人员眼花缭乱，造成安全措施失效。
2.研究对策及构想
（1）针对标示牌问题核心，开展研究改进措施。
有人提出在有限条件和不违反规定前提下，改进“在此工作”标识牌功能，在原来“在此工作”标识牌下方增加一系列凹槽，通过不同数字（数字代表工作票票号尾数）、不同颜色来区分不同作业在进行，当多班组同在一屏柜进行作业时，该“在此工作”标识牌下方凹槽可同时拉下、显示哪几个工作同时在该屏柜作业，让作业人员一目了然。
（2）针对二次屏柜安全措施布置统一规范性问题。
采用360度激光束发射装置，360度激光光束对位以其结构简单、使用方便、速度、精度高、价格合理等优点,使得它在划线定位倍受青睐。机器视觉可以代替人工目标跟踪、指引等工作,特别是需要重复、迅速从光束中获取精准定位、进行非接触精密划线及对齐。利用激光对位仪可以提供一个激光水平面或者竖直面，因此在安全措施布置过程中可以作为布置基准，提高统一规范性。
3.解决现场问题
（1）工作许可人与班组工作负责人在工作许可前查看各工作地点的安全措施无误后，由工作许可人在标示牌的凹槽上拉出相应工作票尾号的小滑块，多工作票在同一屏柜工作时，在标示牌的凹槽上拉出多个相应工作票尾号的小滑块。
（2）工作结束后，工作许可人与班组工作负责人到每一工作地点进行验收，每一工作地点验收合格后，取下相应小滑块的标示牌即可，一目了然。保留未完成工作的专业班组标示牌。重叠工作屏柜的标示牌，当某工作结束，只需按回该工作的小滑块，保留其它工作的小滑块即可。
（3）对于其他工作班组来说，工作标示牌取出后，只能作为其工作结束的参考信息。各专业负责人在工作结束前，还应加强沟通，避免其他交叉作业的风险。实现了在多班组工作的同一地点，悬挂本工作牌后，可以使监督人员、工作班组的人员清晰该工作地点存在哪些班组工作，从而加强沟通，避免相互干扰。同一工作屏位多班组工作，而他们的工作地点不同时，可使各班组人员清晰地知道自己的工作地点，避免走错到其他班组的工作地点。工作负责人会同许可人查看现场时，由工作负责人根据工作票的更加直观检查工作地点，一方面使工作负责人更清晰工作现场，同时也有助于监督工作负责人和许可人的交接环节。

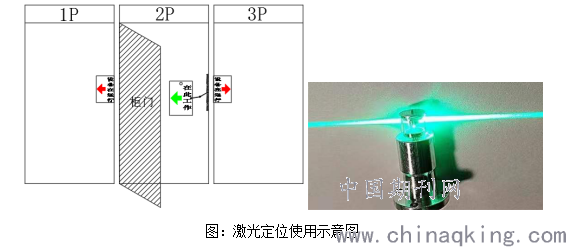

（4）采用360度激光光束对位布置保护屏柜安全措施。适用于保护屏的一体式标示牌由四个部分材质组成：面板、吸附长条、激光定位器及固定支撑件等，面板由亚克力或塑料等绝缘材质制成，其正面注明：在此工作，并标有绿色箭头示意允许工作；激光定位器固定在面板上方，激光定位器内设可更换电池，激光定位头可转动，实现水平与垂直两个方向的激光定位，若多个保护屏工作，可通过激光定位器校准面板的位置，使多个保护屏上的面板排列整齐；其吸附长条铁磁材料制成，呈长条状，与面板通过固定支撑件连接，可将标示牌牢牢吸附于保护屏上；固定支撑件包括万向支撑节和转动轴，一端的万向支撑节固定在吸附长条，一端的万向支撑节固定在面板上，中间的万向节连接两条转动轴，使固定支撑件能可靠牢固连接面板和吸附长条，并且具备极大的转动空间，方便调整面板至合适的位置，使多个保护屏的面板排列整齐，并提供足够的空间方便人员工作。利用激光对位仪提供一个激光水平面或者竖直面，因此在安全措施布置过程中可以作为布置基准，提高统一规范性。
.png)
变电站继保室保护屏柜多班组作业的风险控制一直是安全监管的重要工作，其中交叉作业风险的控制尤为重要。本“在此工作”标示牌的改进和360度激光光束对齐装置的使用，在技术上避免安全监管方面的一些隐患，提高安全措施统一规范性。在做好组织措施、技术措施的改进的同时，我们还加强对作业人员的培训，提高安全意识，加大人力、物力的投入，加强对二次继保工作的施工质量和人员技术的要求，开展二次工作时必须严格落实安全措施。本文探讨了变电站继保室新型安全措施装置以解决传统安全措施的不足，有效提高运行人员监管效率和提高工作效率、降低作业人员违章率。该新型继保室安全措施装置经过效果检验，具有很强的推广性。
