张阳阳
国网内蒙古东部电力有限公司赤峰供电公司 红山输电工区 内蒙古赤峰市024000
摘要:为了解决架空输电线路大跨越段的断线故障，以某110千伏架空输电线路39 #-42 #杆为例，采用接线和压接的方式对断线点进行临时处理，并采用39 #-42 #杆段的杆塔改造作为线路断线点的永久处理措施。临时处置措施和永久处置措施相结合，可以修复线路断点，不仅快速恢复供电，而且消除了线路后期安全稳定运行的隐患。
关键词:高压架空输电线;断线;处置措施;安全稳定运行
架空线路作为输电网络的重要组成部分，其安全稳定运行对电网和用户来说至关重要。架空线不同于室内用电设备，暴露在荒野中，分布广泛，容易损坏，经常发生断线，导致供电故障甚至跳闸停电，供电可靠性差。架空输电线路断线处理措施可以为线路的安全运行提供保障。
1断线处理的背景
全长643米的110千伏架空输电线路39 #-42 #电杆位于山区，土壤为风化岩。张力段下有多处重要跨越，包括一处高速、一条国道、两条35kV架空输电线路、一条10kV架空输电线路和一条220kV架空输电线路。2019年4月，当地受松材线虫控制和砍伐松树影响，导致40 #-41 #电杆A相导线断线。
2处置措施
专业技术人员通过对断点周围环境和线路运行状况的调查，制定了临时和永久相结合的处理措施来修复线路断点，不仅快速恢复了供电，而且消除了后期线路安全稳定运行的隐患。
临时处置措施。断点的临时处理应通过接线和压接进行。具体措施如下:
夹紧铝绞线时，压模从一端到另一端上下交错。夹紧LGJ-185及以下钢芯铝绞线时，使用连接管，压模顺序从管的中心开始，交替压制两端。夹紧LGJ-240钢芯铝绞线时，两个连接管串联使用。压接导线时，操作人员将压钳的模口与压好的导线垂直放置，用手固定连接管，将模口对准标记，按顺序压好。严禁先压一边再压另一边。压接后连接管的弯曲度不应大于管长的2%。当有明显的弯曲和拉直时，应使用橡胶锤缓冲木屑进行轻敲和整形，但不应使用锤子。压力焊接过程中，随时检查夹紧模数和模距，不要多压或少压。压力焊接时，力要均匀，不能太快或太硬。
这种临时处置措施的优点是施工难度低，成本低，对线路周围环境影响小，能快速恢复供电，减少停电造成的损失。缺点是按规范要求，如果连接强度能达到最大允许断丝张力的95%(即不小于61.1kN)，则为合格。但由于施工条件限制，压接后无法进行拉力试验(施工规范中没有现场试验要求)，无法验证连接强度是否符合要求，导致线路运行中存在一定的安全隐患。
永久处置措施。由于接线和压接处理后的导线不能进行拉力试验，因此采用39 #-42 #杆塔改造作为线路断点的永久处理措施。
A.现状调查。
大跨度段的39 #-42 #杆段受拉段下有许多重要的跨。根据国家电网公司2018年底的新对策，其安全性能需要比非跨段提高10%以上。为了确保100%的安全性，应更换损坏的张紧部分。A相导线是最可靠的方式。此外，该线路# 39-# 42既有杆塔布置类型也与2018年的应对措施要求不符。在重要穿越(穿越高速、铁路、河流)段，根据国家电网公司2018年发布的18项应对措施，应布置为:张力-直线-(重要穿越对象)-直线-张力；或者张力——直线——(要交叉的重要物体)——张力；有三种基本类型:张力-(重要的跨区对象)-张力。同时，要求提高重要跨段张力塔的承载能力(即安全系数)。但本工程原设计为抗拉-(重要跨越对象)-直线-直线-抗拉型，符合设计规范，但不符合新的对策要求，42 J36杆承载力要求不能满足对策要求。另外，# 40-# 42塔接地，由于长期雨水冲刷，裸露腐蚀严重，接地电阻值过大。原复合绝缘子老化严重，更换三相绝缘子。在这一段(长约180米)，有许多速生的非木材杂木，如泡桐、松树等。，它们生长迅速，容易危及线路，实际上已经严重影响了线路的安全运行。
B.具体改造方案。
根据现场测量和实际情况，提出改造方案如下:
更换损坏的分段导线，以消除线路运行中的安全隐患。增加#39+1张力塔，使塔及其在穿越段的布置满足应对措施，满足安全运行要求。改造# 40-# 42段杆塔接地，减少雷击对线路的影响，改善线路的安全运行条件。拆除# 39+1至#41部分树木，更换#40和# 41部分老化绝缘子，确保线路安全运行。

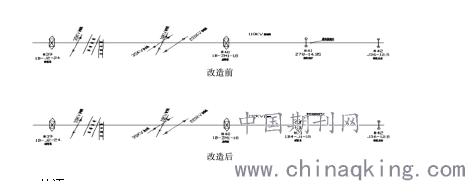

具体方案说明:在#40杆前68m左右新建一座基座1a3-J1/24m抗拉塔(#39+1塔)，原# 39-# 42抗拉段分为# 39-# 39+1和# 39+1-# 42两个抗拉段， 该方案不仅可以减少导线更换量(只需更换# 39+1-# 42/360m段A期343 m的实际需求导线)，还可以减少跨越段的停电作业时间，使重要跨越段完全满足规范和对策要求，确保安全运行。 这样，其杆塔的安全稳定性能可提高50%以上，并且由于受拉截面缩短，其垂度也相应调整，导线水平拉应力降低30%，相应导线的安全性提高30%，在承载力和布置型式上完全满足对策要求。基础施工时无需断电。基础浇筑完毕后，停一条35kV线路1，再安装铁塔。停电验电无误后，架设新的#39+1塔，并提前在#39+1和#42塔做好临时拉线，清理树障，布置好待更换的电线。检查完铁塔架设后，停35kV一号线、35kV一号线、10kV线。停电验电后，将线路挂在#39+1塔上。控制好导线和地线的垂度后，做好张力，然后在新的张力塔处断线。做线路# 39-# 42段，更换A相导线，更换绝缘子，调整弧垂，然后安装。详见转换前后的对比图1。
.png)
3结语
输配电线路经常发生断线故障，严重影响供电系统的安全稳定运行，尤其是在大跨度路段，由于施工难度大、恢复周期长，造成了巨大的经济损失。合理有效的措施可以尽快恢复供电系统的安全稳定运行，减少大跨度架空线路发生故障时的损失。以上措施为行业内类似处理提供了很好的借鉴。
参考文献
［1］陆勋.浅析金刚砂预绞丝在架空输电线路上的应用［J］．中国新技术新产品，2016，(09):42－43.
［2］中国电业企业联合会.110kV－750kV架空送电线路设计规范［K］．北京:人民出版社，2010.
［3］许正涛.输电线路冰灾断线处置方案及分析研究［J］．电气技术与经济，2020，(Z1):59－61.
［4］胡加瑞，谢亿，刘纯，等.架空线路典型断线分析［J］．电世界，
2013，(12):25－27.
