付小军1 钟自禄2 周华清3 黄清4
1.2.3.4中广核新能源控股公司江西分公司 江西 南昌 330038
【摘要】550kV GIS断路器随着运行时间增长，其液压操作机构长期处于高压状态，以及因设备安装工艺、结构材料等原因，易造成机构泄漏、油压异常、液压油脏污等现象，进而导致油泵频繁打压、油压上升困难，危及断路器安全稳定运行，而对于运行6年以上断路器液压系统检修，厂家采取全部更换进口液压油方式，人工费、材料费昂贵，公司结合生产实际，首创了国内GIS液压油循环利用+换新油相结合方式，解决了液压机构频繁打压问题，此创新实践十分具有经济实用性，值得推广使用。
【关键词】油泵频繁打压 油循环利用+换新油 经济实用性
前言
在550kV枢纽变电站中，GIS设备因其成套性强、可靠性高等优点，在电力系统广泛使用，但是据资料表明，65%的高压断路器故障是由操作机构异常引起［1］，其机构泄漏、油压异常、液压油脏污等现象随着断路器运行时间的增长，故障率占比居高不下，本文通过介绍中海福建燃气发电有限公司GSR-500R2B型断路器液压机构检修，旨在推广GIS断路器液压油系统检修新工艺。
一、背景介绍
中海福建燃气发电有限公司建有4套F级 390MW的燃气发电机组，目前，该厂GIS设备已带电运行10余年，断路器液压机构普遍存在油泵频繁打压、油压上升困难等问题，2018年3月，该厂利用机组检修契机，除对5032断路器进行常规检修外，着重对其液压油系统开展检修。
1、设备检修规范

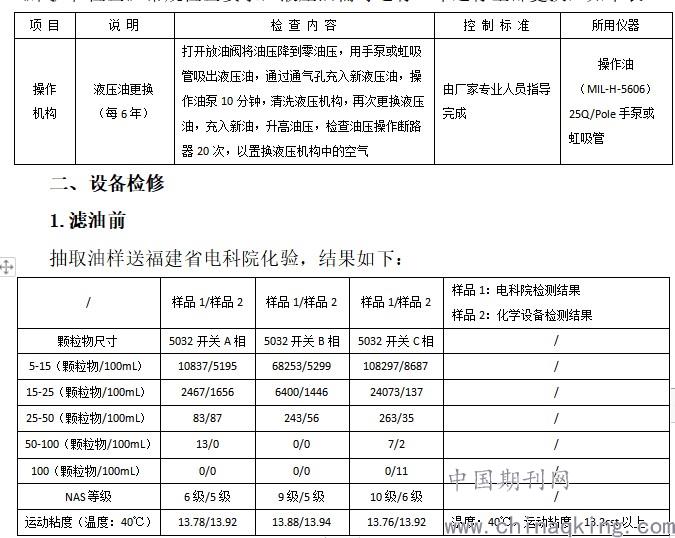

GSR—500R2B型断路器液压油由日本石油株式会社生产的MIL-H-5606E型，采购规范PN-697624，按照平芝公司E7980028-06《维护和检查》常规检查要求，液压油需每运行6年进行全部更换，如下表：
.jpg)
指标说明［3］：
运行粘度，根据采购规范PN-697624要求，运动粘度应在13.2cst以上，危害：过滤器渗透性降低、油流不畅、导致油压降低、润滑不良致磨耗增加、泄露等。
液压颗粒度（清洁度），对运行6年以上的液压油应进行检测，参照电厂用矿物涡轮机油维护管理导则（GB/T 14541-2017）应小于8级，危害：机构内密封面磨损、换向阀卡滞，引发机构打压频繁。

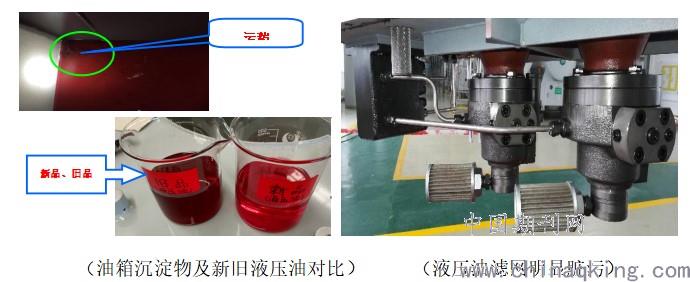

结果显示液压油颗粒数污染等级最高达到10级，表明油中存在大量絮状物，絮状物会附着在油泵过滤器上并堵塞高低压油管，使油泵无法正常供油，从而导致液压机构频繁打压，影响断路器稳定运行。
.jpg)
2.液压油更换及化验
停电泄压后，抽出机构液压油，更换油泵滤网，抽出的液压油重新过滤后加入其中两相油箱中（滤油机型号：颇尔滤油机，25L/min），打压后分、合操作两次对油路进行清洗，清洗后的液压油全部排出统一做废旧处理，然后重新注入过滤后的液压油至两相液压机构中，另一相用全新液压油对液压机构油路打压清洗（清洗后需回收利用），然后注入全新液压油。

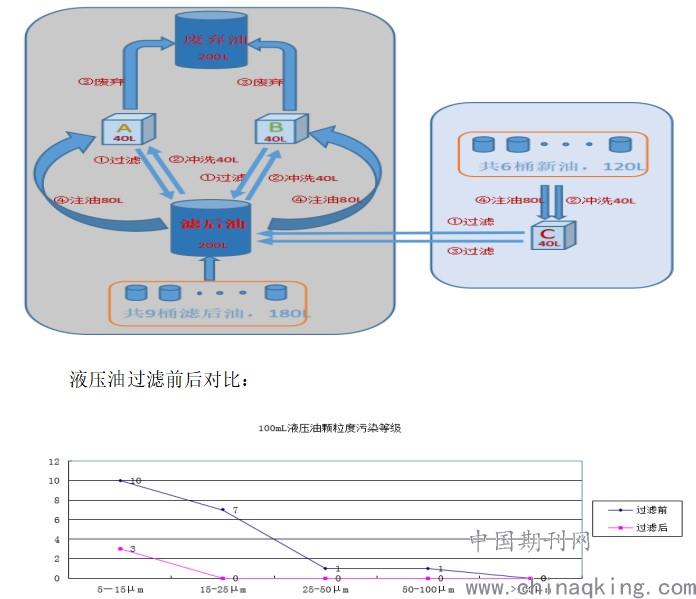

油路清洗完毕后，抽取滤后液压油油样，及时送检化验，化验结果合格后再加入到油箱中，具体步骤见下图：
.jpg)
化验结果表明，液压油经过过滤处理后，其运行粘度、液压颗粒度（清洁度）均满足采购规范PN-697624、电厂用矿物涡轮机油维护管理导则（GB/T 14541-2017）要求。

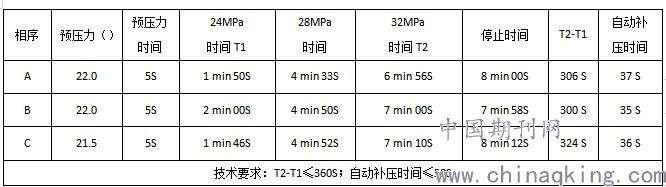

3.滤油后液压机构升压试验：
.jpg)
通过对断路器油系统试验，数据符合厂家技术要求，液压机构投运后至今已三年有余，未再发生频繁打压现象，表明液压油过滤后荀藩使用具备可行性。
三、经济性分析
GSR-500R2B型断路器属于平高集团引进日本东芝公司技术研发制造，设备材料要求高，液压油全从日本进口，据了解，以往设备厂家对GIS开关液压机构使用过的旧油直接废弃，并且新的液压油对液压系统清洗后也不再使用，就此液压油一项就将耗费30余万余元，如果将抽取下来的旧油、清洗油重新仔细过滤，严格检测，确保液压油各项指标均合格后重新利用，将极大节省液压油采购费用。
四、结 语
550kV GIS断路器作为枢纽变电站重要电气设备，运行状况时刻关系到电力系统安全稳定运行，而液压机构作为GIS设备故障率较高的部件，其设备检修长期依赖于设备厂家，人工费、材料费较高，该公司大胆创新、敢为人先，首创了液压机构油系统重复循环利用新工艺，最大程度上节省了550kV GIS断路器检修成本，值得行业内推广使用。
［1］朱素萍.高压断路器及其操作机构事故原因分析和处理［J］.中国高新技术企业，2007，14（7）：72-73
［2］TOSHIBA气体断路器使用说明书［Z］.河南平高东芝高压开关有限公司
［3］GB/T14541-2017 电厂用矿物涡轮机油维护管理导则
