李庆滨、王明飞、吕晓鲁
山东电力建设第三工程有限公司，山东青岛，266100
On reducing pulverized coal pulverized coal pulverized coal pulverized coal pulverized coal pulverized coal pulverized coal treated upgrade
Liqingbin、Wangmingfei、Lvxiaolu
摘要：煤粉制备系统是火力发电厂燃煤锅炉必不可少的主要系统之一，其运行的安全可靠性和经济性直接影响锅炉的安全性能，而磨煤机又是制粉系统中的关键设备。本文介绍ZGM95N-II型中速磨煤机使用碳晶密封环与高温耐磨复合橡胶密封件的对比分析，通过磨煤机漏粉治理改造，不仅有效消除漏风和漏粉现象，而且改善了个环境，提高了运行的经济性。
关键词：直吹式中速磨煤机、密封不严、碳晶密封环、漏灰、漏粉、基座密封、高温耐磨复合橡胶。
Abstract:Pulverized coal preparation system is one of the essential systems of coal-fired boilers in thermal power plants. The safety, reliability and economy of its operation directly affect the safety performance of the boilers, and the coal mill is the key equipment in the pulverized coal system.The paper introduces the comparison and analysis of carbon crystal seal ring and high temperature wear-resistant composite rubber seal used in ZGM95N-II medium speed coal mill. Through the transformation, not only the phenomenon of air leakage and powder leakage can be effectively eliminated, but also the environment is improved and the economy of operation is improved.Therefore, it is of great significance to transform the sealing ring of ZGM95N-II medium speed coal mill into high temperature wear-resistant composite rubber seal.
Key words:Direct blowing medium speed coal mil、 loose seal、carbon crystal seal ring、ash leakage、powder leakage、 base seal、High temperature wear resistant composite rubber。
磨煤机是将煤块破碎并磨成粉的机械，是锅炉制粉系统的关键设备，某电厂2×330MW机组锅炉型B&WB-1192/17.5-M，与之相配套的是上海电气汽轮发电机组。机组型式为：亚临界、自然循环、单汽包、单炉膛、一次中间再热、平衡通风、紧身封闭、全钢构架（主副双钢架）、固态排渣、前后墙对冲燃烧、煤粉炉，空气预热器采用三分仓回转式预热器。设计煤种为俄霍布拉克煤矿煤样，校核煤种为库车县伟晔矿业公司克孜库坦煤矿煤。制粉系统采用正压直吹ZGM95N-II中速磨煤机，每台炉配备5台磨煤机。正常满负荷运行时4台磨煤机运行，一台备用。锅炉采用单炉膛平衡通风，固态排渣全悬吊结构，锅炉配有2台双动叶可调轴流式引风机和2台轴流式送风机，2台离心式一次风机用来输送煤粉，配有2台密封风机给磨煤机提供密封风。为了提高中速磨煤机的性能，在无法更换煤种的前提下，本文以中速磨煤机漏粉问题作为主要研究内容，通过对中速磨煤机的原理进行阐述和分析，针对其漏粉原因提出了相应对策。
一、升级改造前，磨煤机存在的问题
现某电厂磨煤机长周期运行及使用的煤质较差的等原因，现磨煤机在运行过程中漏风、漏粉及漏灰现象较为严重，造成现场环境污染严重，为减少此问题磨煤机频繁检修，造成检修工作量增大，检修成本增加。
二、根据中速磨煤机运行原理，漏粉原因有以下三种原因：
1、密封压力引发的漏粉原因：
在密封系统方面，中速磨煤机运转的过程中，保持着正压运行方式。因此，在对该设备设计时，都会选择机座、拉杆等位置作为密封点，制作成密封系统。该设备启动运行时，密封风压力较高，设备才不会出现漏粉的问题。
拉杆密封是将上下两个拉杆连接到一起的，密封是利用固定环完成的，并在密封之后，将其固定到机壳上，以保证密封的稳定性，但依然能够进行一定的左右移动。在设备运行时，内部就对该密封装置产生一定的作用力，使其出现左右方向的移动，在移动的过程中，会逐渐对固定环造成磨损，当其磨损到一定程度之后，就会使上下两部分之间出现缝隙，从而导致煤粉泄漏到外界。在孔门的密封性方面，在孔门与检查门的密封当中，利用密封填料连接，随着设备的使用，密封填料也会出现损坏，从而导致该设备出现漏粉问题；法兰密封，利用石棉密封绳完成，但随着设备的使用，会逐渐的对密封绳进行磨损，一段时间之后，也会使其出现损坏，从而导致漏粉现象的出现。
2、磨煤机封座圆环与传动盘之间因磨损造成间隙过大引起的漏粉
中速磨煤机的中架体、密封套、密封风管的磨损是中速磨煤机漏粉的另一中压原因、通常情况下中速磨煤机的主要磨损部位应包括中架体、密封系统、分离器等诸多方面，而对相关部位检修的不规范将直接到这设备漏粉情况发生。在中速磨煤机当中，通常采用了正压直吹的方式，再加上对煤块研磨及干燥风队煤粉的输送、粗煤粉回落时，对该系统带来的磨损冲刷。致使机座圆环与传动盘之间 间隙实际达到了5～8mm（设计为1.5mm)。因为间隙过大，影响了磨煤机密封座圆环与传动盘的密封效果，碳晶密封环因材质较硬，无法实现间隙补偿的效果，导致漏粉、漏灰。
3、煤质问题
在中速磨煤机运行过程中，主要是将煤块粉碎，使其能够充分的燃烧，所有煤质的好坏，会对磨煤机的性能带来直接的影像。因此，在中速磨煤机漏粉问题中，煤质问题也是其中一个重要因素。当煤块当中的杂质，如石子、砂砾较多时，将会产生大量的石渣、这些石渣较硬，在设备内部移动一段时间后，将会逐渐对设备带来一定的磨损，如不及时将其清理，当渣积累到一定程度之后，在刮板旋转时，石渣就会跟随其旋转，进入到密封底座圆环与传动盘之间，从而对设备造成更大的破坏，从而导致漏粉、漏灰。
根据某电厂运行数据来分析，机座圆环与传动盘之间因磨损造成间隙变大，而使用的碳晶密封环材质较硬，无法起到间隙补偿作用是磨煤机漏粉的主要原因。
三、磨煤机密封环改造方案

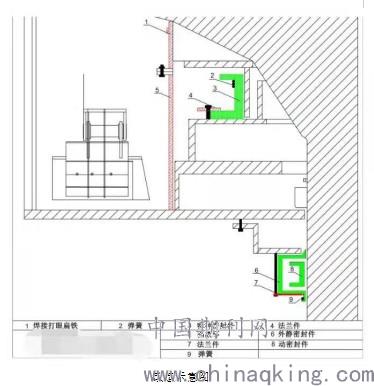

针对磨煤机基座密封不良漏粉、漏灰问题经过现场确认迷宫式碳精密封这一密封型式过于脆弱由于最上层碳精密封环，仅靠密封座圆环与传动盘之间的间隙来防止石子煤穿越，且该处间隙无法调整，这种密封型式结构单一，安全性能差，一旦遭到石子煤颗粒的破坏，就是毁灭性的后果。应该在石子煤渣室内再作文章，设计并安装更多、更合理的密封型式，提前产生一定的密封作用，最大可能的保护机座密封环不致遭到破坏。复合橡胶密封是一种组合型密封。它有复合型橡胶密封、金属挡渣环组合而成。密封原理：复合型橡胶密封安装在机体壳上，金属挡渣环把复合型橡胶密封罩在里面，用以保护复合型橡胶密封不受煤渣的磨损。金属挡渣环随着磨盘一起转动，而复合型橡胶密封是抱在机体壳上。“一动、一静”彻底解决了磨煤机底部漏粉的问题。该密封材料采用,耐磨、耐高温、弹性好的复合型橡胶，具有密封性好、使用寿命长等特点。对于发电厂防止煤粉、密封风外漏，保持环境清洁，创一流达标以及提高生产率、节能降耗等具有重要意义。
.jpg)
四、磨煤机筒体及分离器粘贴耐磨陶瓷
在磨盘以上 2 米内区域装贴 NMC-G 型耐磨陶瓷，该产品采用独特工艺制成，具有高硬度、高韧性的特点，同时改变了传统的粘贴安装方式，采用粘胶、螺钉
双重固定，特别适合在温度较高且有一定冲击的部位使用。采用焊接式耐磨陶瓷砖（12 ㎜以上）（95%A1203）作为耐磨层，在生产过程中，采用以下三大防护工艺手段，使耐磨陶瓷砖牢牢固定在作为母管的钢管内壁上。采用 500℃的进口高温无机耐磨胶，此胶的特点是：耐高温、耐磨、粘贴强度极强：把陶瓷砖紧紧的粘贴在钢管的内壁上。再用焊接的方式（陶瓷砖中心有 20 ㎜×15 ㎜的锥度孔）使耐磨陶瓷砖与母体紧紧的连接在一起，不脱落。然后用陶瓷片涂胶后封
装在陶瓷片的锥形孔上，使焊接孔封堵,整体外观全部为陶瓷面。采用拱桥原理，在计算好母体的内壁周长后，将耐磨陶瓷砖切成宽度与之相匹配的尺寸，由下而上的铺设，最后一块陶瓷砖需刹进去。其连接工艺及陶瓷结构型式为 “三面呈压、三面反压、正反弧度” 采用这种工艺生产的耐磨陶瓷弯管，既牢固又结实，大大延长了弯管的使用寿命。
五、结论。
经过本次改造，磨煤机启动各项参数运行正常，无异音；漏粉、漏灰现象彻底消除，提高了环保指数。达到了预期效果。后续将定期检查维护，发现问题及时处理，避免事态扩大；加强石子煤排放，以免石子煤颗粒进入密封面加剧密封组件磨损，减少密封组件使用寿命；复合橡胶密封圈具有一定压缩量，长时间运行磨损后出现轻微漏粉、漏灰现象，可均匀敲击橡胶密封圈，通过调节钢制法兰张紧程度来消除漏粉、漏灰现象。
参考文献
［1］傅旭峰、司顺勇、刘张鹏 。[中速磨煤机调整试运问题的分析与解决][J]。电站辅机，2013，04：34，36，40
［2］周月伟，付波。[中速磨煤机漏粉治理][J]。内蒙古科技与经济，2013，20：100~101
［3］王荣、范国强、董伟波等。[ZGM113G型中速辊式磨煤机传动盘密封系统改造][J]。内蒙古电力科技，2014，05：53，55，59
［4］戴为、牛海峰、马洪顺。[中速磨煤机][M]。北京：机械工业出版社，1999.
