卢晶 徐平 岳喜雷 徐胜国
浙江正泰电器股份有限公司 325000
摘要
多年来，我国电器行业试图配制一种专甩的铁芯极面防锈油并得至 各有关研究所和工厂的重视，曾拟定为电器行业攻关课题。而本次研究主要就是对交流接触器铁芯防锈油进行分析，首先从基础油和添加剂的选择上机理上做分析，其次进行百种防锈机油的对比分析，通过分析找到剂量使用问题以及溶剂稀释型薄层成膜防锈油的特点。
关键词：电器；铁芯防锈油；交流接触器；实验研究
前言
多年来，我国电器行业试图配制一种专甩的铁芯极面防锈油(兼为片层间防锈油)并得至 各有关研究 所和工厂的重视，曾拟定为电器行业攻关课题。本文在收集大量资料的基础上对近百种中外防锈油进行对比分析，在工艺人员合作 下采用十几种配方了进行试验研究，从中选定了两种油品为铁芯防锈油。于2003年5月通过鉴定一种是防锈润滑两用油，一种是溶剂稀释型薄层成膜防镑油，这两种油在基础油和添加剂满足配方要求的条件下均通过TJB／GOsool--82之动作特性试验(即高温吸台低温释放试验)和JB／GQ8oo1—82之交变湿热试验，并接国家标准进行了油品质量一精度闲点凝点腐诎，水溶性酸或碱等质量指标测试，证骐其防锈能力和各项工艺性能良好，现将这两种油品的质量指标，配方原则及使用情况作一简略介绍，旨在与同行共同研究。
一、基础油和添加剂的选择及作用机理
（一）基础油的选择和作用
1.铁芯油是基础油的主体，也是添加剂的载体，没有基础有添加剂在作用的发挥上是无法完成的。
2.基础油粘度的选择：基础油的粘度不但与桥加剂的用量有很大关系(枯度低，用量少，粘度高，用量多)更重要的是与油的性能有很大关系。若基础油粘度高，则粘性大，流动性差，涂在极面上,将引起铁芯断电时不释放或延时释放;若粘度太低，则易挥发和流失,不但不能在铁芯极面形成连续的膜，而且铁芯片层闻贮油困难，油不能长时间缓慢地挤出以湿润极面,所以铁芯油的配制中选择粘度适中的基础油是很关键的。
3.粘度适中的基础油分子可以溶入到定向吸附的添加剂分子之间，借助于范德华力，使油分子与缓蚀剂分子联系起来，互相配合，堵塞孔照，使增水的吸附膜更加微密，也使吸附不牢的极性分子不易“脱附”，这样，就可增强铁芯的防锈和抗磨损能力。
（二）添加剂的选择和作用
关于添加剂的作用机理，很多人认为符合“吸附理论”。“吸附理论” 认为:当防锈油涂于金属表面后，添加剂即定向地吸附在油一金属界面上，使界面上的浓度远大于油中的浓度，分子的极性头靠近金属，非极性尾垂直搡入油中，形成一层紧密地定向排列的单分子吸咐层，在被吸附的恭加剂分子的非极性尾与油分子之间由于范德华力的作用，也笑得后者有序的排列，拚与添加剂分子的非极性尾相互配合,使，吸附膜更加紧密，有效地抗拒着水分、氧气和其他介质的侵入。根据吸附理论，添加剂的选择主要是对分子结构的选择，即应选择具有极强极性哲团或极性键和具支链结构的不饱和烃类作为防锈油添加市。这类添加剂具有较强的吸附力，较好的油溶性和较高的极限脱附温度。
（三）多种添加剂配合使用问题:
当多种添加刘复合使用时(这府合防锈油一般情况)彼此间将发生一定的物理、化学反应，对防锈油总的性能将发生如下几种影响:
1.超加合效应:两种以上添加剂复合使用时的总效应，超过它们单虫使用时的效应之和;
2.协合效应:多种添加剂复合使用时的总效应等于或接近于它们单独使用时的效应之和。
3.削战效应:多种添加剂复合使用时的总汝应小于它们单独使用时的效应之和。
根据上述原理，厂内在配方中选择了超加合剂，特别是注意了选择合适的多效能添加(如抗磨损,抗腐蚀、抗氧化多效能添加剂)。
（四）铁芯防锈、润滑油配创工艺
（1）将1号、2号基础油和1号. 2号钢铁绥蚀剂混合于器皿中，置烘箱内于140C保温4小时，并不断搅拌，使其混合均习并充分脱水.
（2）于70C将铜的诗效防锈剂加入助咨剂中，加热溶解.
（3）在不断战拌下，油温降至100C左右加入超加合剂和1.4,2条所制咨液.搅拌均匀后从烘箱中取出。
二、铁芯溶解稀释性薄层膜防锈油
（一）防锈油成膜材料
铁芯溶解稀释性薄层膜防锈油是一钟性的防锈油，它徐在铁芯设面,上,其厚度只露5μm,待得剂挥发后，即形成无站着性的透明薄膜。溶剂稀释型薄层成膜防锈油的成分是成膜材料，油溶性缨蚀剂和基础油《即溶剂) 、

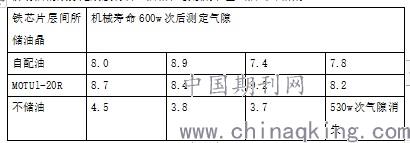

.jpg)
1.油溶性缓蚀剂．包括防锈剂、抗浮游剂、 抗氧化剂、抗磨损剂等，约占总成分的10-20%。
2.基础油-溶剂：主要是石油精馏的低分子挥发往油类，如汽汕，溶剂油等。
（二）溶剂稀释型薄层成膜防锈油的特点
溶剂稀释型薄层成膜防锈油有如下四个特点：（1）对矽钢片和短路环均具良好的防镑能力（2）膜的干燥速度快，一般在半小时左右（3）膜光亮透明，外观好．无粘着性（4）油品较稳定。
（三）铁芯防镑、润滑两用油和溶剂稀释型薄层成膜防锈出的使用情况
（1）铁芯防锈，润滑两用油使用方便涂油工艺简单，防锈性能，工艺性能良好，若能接配方要求 和配制工艺自行配制．则是一种理想的铁芯专用油：。
（2）溶剂稀释型薄层成摸防锈油防锈性好，成膜迅速油层厚度者能控制在5-8，形成的薄膜光亮透明，无粘着性。但如果油层法得太厚形成外干内湿的状况，则影响铁芯的断电释放。因此，此种油涂油工艺要求较严必须配备专职工艺员、检验员 和涂油工。
3 结束语
通过对交流接触器铁芯防锈油的研究和试验以及使用的基础上，能够表明当前多数厂都能够进行支配铁芯防锈油，且在防锈性能和工序上都非常不错，同时这些都能够在产品技术的要求和相关部门的标准上给予满足。
参考文献
[1] 魏侃侃, 黄亮. 定子铁芯涂防锈油设备:, CN210041586U[P]. 2020.
[2] 卓奇周, 郑礼仁, 康亿. 一种电机定子铁芯的注油松动系统:, CN211377841U[P]. 2020.
[3] 唐林冲. 一种带有防锈功能的铁芯:, CN210956327U[P]. 2020.
个人简介：卢晶 1986.10 男 江西抚州 汉 本科 工程师 浙江正泰电器股份有限公司 研究方向:低压电器
徐平1989.08 男 温州 汉族 本科 中级工程师 浙江正泰电器股份有限公司 研究方向: 低压电器或者交流接触器
岳喜磊 1974.4 男 安徽 男 汉 本科 中级 浙江正泰电器股份有限公司 研究方向:低压电器设计与应用
徐胜国 1985.01 男 浙江永嘉 汉 本科 工程师 浙江正泰电器股份有限公司 研究方向：电动机起动器、马保断路器及过载继电器的研究和开发设计
