35kV3537帕协吐支线439号杆断路器跳闸事故分析

发表时间：2021/8/23 来源：《当代电力文化》2021年4月12期作者：梁明伟胡海涛李日超张传能

[导读] 2020年05月16日，35kV3537帕协吐支线439号杆断路器跳闸

        梁明伟   胡海涛   李日超   张传能
        国网新疆电力有限公司阿克苏供电公司新疆阿克苏 843000
        摘要：2020年05月16日，35kV3537帕协吐支线439号杆断路器跳闸。经现场检查发现：35kV3537帕协吐支线439号杆断路器有放电击穿痕迹。检修人员赶往现场对断路器进行更换，2019年08月17日05时恢复送电。
        关键词：35kV；断路器；跳闸；分析
        一、设备运行状态
        事故前35kV3537帕协吐支线439号杆断路器在运行状态。
        二、事故处理经过
        2019年08月16日，35kV3537帕协吐支线439号杆断路器跳闸。5kV3537帕协吐支线439号杆断路器有放电击穿痕迹。检修人员赶往现场对断路器进行更换，2019年08月17日05时恢复送电。。
        三、事故后设备检查情况
        35kV3537帕协吐支线439号杆断路器，变电检修人员对故障断路器进行解体检查。
        （一）一次设备检查情况

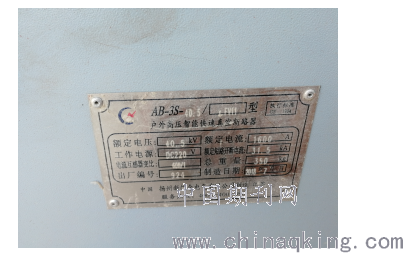

        1、35kV3537帕协吐支线439号杆断路器型号：AB-3S-40.5/FY11，生产厂家：扬州新概念电气有限公司；

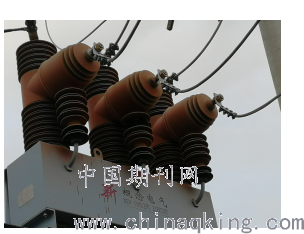

2、断路器A、C相有烧黑痕迹；

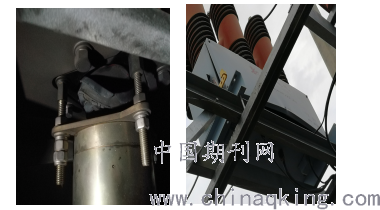

3、断路器机构箱变形，断路器内部有碳化物附着；

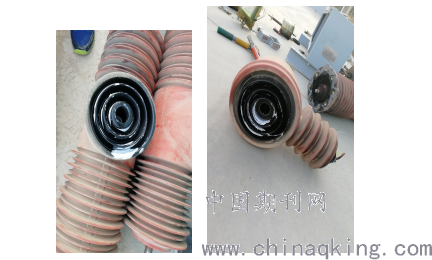

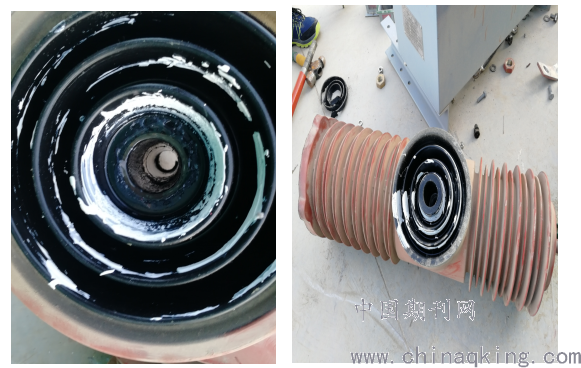

4、A、C相电流互感器与断路器之间连接密封胶不均匀；

5、B相电流互感器与断路器之间连接密封胶均匀；

        四、原因分析
        根据现场互感器解剖情况分析此次故障原因为：
        1、该型号断路器与电流互感器是一体安装的，在电流互感器与断路器之间连接密封不良，雨水和风沙进入到断路器内部，导致断路器绝缘降低是造成本次事故的主要原因；
        2、近期阿克苏神木园处大风、雨水天气较多，雨水通过断路器与电流互感器之间的缝隙进入到断路器内部，导致断路器内部绝缘降低，断路器击穿，是造成本次事故的直接原因。
        五、整改措施
        1、更换新的断路器，恢复送电；
        2、结合停电，对同厂家同批次断路器重新做密封处理，避免类似事故的发生。
