原伟森
国网山东省电力公司莱州市供电公司 山东莱州 261400
摘要：角钢塔螺栓对孔校正工具由操作杆、支撑杆、固定板、U型夹板、调节丝杆组成，结构设计巧妙，能快速的将两个角钢的螺栓孔对齐，实现两根角钢快速连接，大幅提高安全系数和工作效率。
关键词：角钢塔组立；螺栓；对孔校正
前言
角钢塔主要由角钢、连接钢板和螺栓组立而成，角钢塔组立时需要按设计将各部分角钢、连接钢板用螺栓分别连接组装。研制一种角钢塔螺栓对孔校正工具，解决角钢塔组装时螺栓对孔不齐螺栓穿入困难问题。
一、角钢塔组立的现状调查
角钢塔地面组装时，由于作业面不平、角钢结构受力不均或开孔误差等原因，极易出现角钢组装时螺栓孔不对齐的情况，导致螺栓无法穿入，此时，施工人员需用蛮力或用椎形工具穿入螺栓孔，对需要连接的两个角钢强行校正，从而使两个角钢的螺栓孔对其，这种方法不仅费时费力，而且极易发生挤伤碰伤，操作安全系数低。因此，亟需出现一种能解决上述技术问题的角钢塔螺栓对孔校正工具。
二、角钢塔螺栓对孔校正工具的原理
角钢塔螺栓对孔校正工具属于电力施工工具结构技术领域，包括固定杆、第一支撑杆、第二支撑杆、第三支撑杆、操作杆，上述五杆相铰接后构成五边形铰接框，操作杆一端延伸至五边形铰接框外部形成操作手柄，其中，第一支撑杆、第二支撑杆一端分别铰接于固定杆左右两端，第一支撑杆、第二支撑杆另一端分别与第三支撑杆、操作杆相铰接，第三支撑杆的另一端与操作杆的一端均开设有第一安装孔，安装孔内安装有可更换的角钢固定件，固定杆中间位置处焊接有调节丝杆，调节丝杆外部旋接有丝杆螺母，丝杆螺母上焊接有长度调节杆，长度调节杆一端安装有用于夹住角钢的U型夹板。
.png)

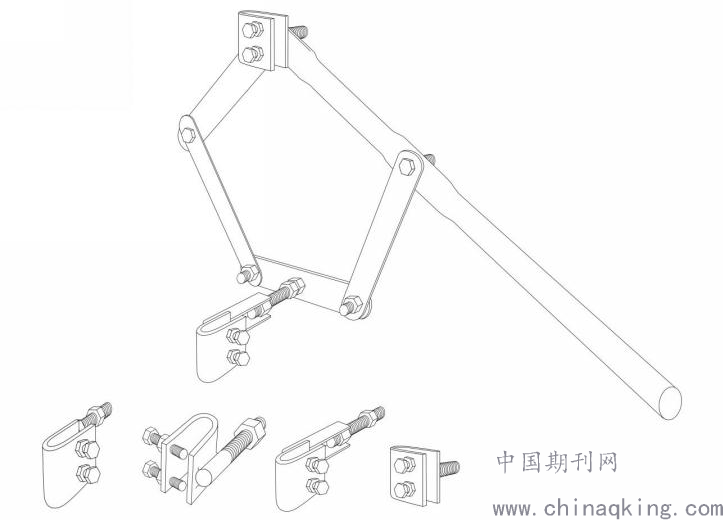

图一 角钢塔螺栓对孔校正工具示意图
根据角钢角度朝向不同，选用垂直或水平U形夹板安装于操作杆和左侧支撑杆的连接处。使用时将固定板U形夹板和操作杆U形夹板分别固定于对孔不齐的两根角钢，通过抬压操作杆使两角钢孔距对齐，便于螺栓安装固定。
.png)

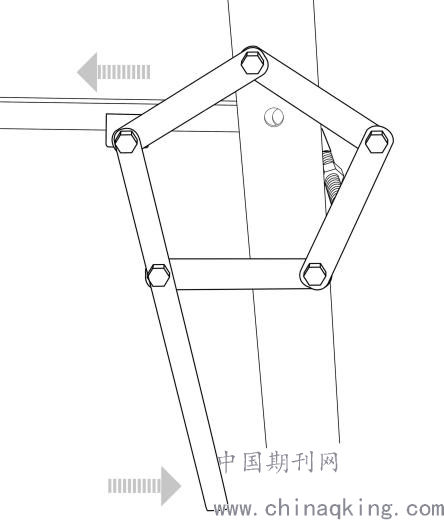

图二 角钢塔螺栓对孔校正工具使用示意图
三、角钢塔螺栓对孔校正工具的制作流程
1、截取25cm*5cm加厚铁板作为固定板，分别在两端开孔，用于连接两侧支撑杆。
2、固定板中心位置焊接一根调节丝杆，调节丝杆上端水平焊接U型夹板背板。
3、截取3根25cmφ14钢管作为支撑杆，两端分别压扁成板状后开孔，将其中2根支撑杆用螺栓连接。
4、固定板右侧用螺栓连接1根支撑杆，左侧连接相连后的2根支撑杆。
5、选取2根M14*100螺栓，1根顶端垂直焊接U型夹板背板，1根顶端水平焊接U型夹板背板。
5、截取60cmφ14钢管作为操作杆，距前端20cm位置开孔，连接右侧支撑杆，前端压扁成板状后开孔，连接左侧支撑杆。
四、角钢塔螺栓对孔校正工具折弯方法应用
角钢塔螺栓对孔校正工具通过U型夹板、U型夹装头能分别固定住两根待对孔的角钢，利用杠杆原理，抬、压操作杆，在极其省力的前提下，实现两个角钢螺栓孔的对齐，角钢固定件的设计有多种结构，根据不同的角钢朝向角度选用，适用于所有角钢塔。固定杆、第一支撑杆、第二支撑杆、第三支撑杆、操作杆形成不固定五边形结构，能灵活调节角钢固定件、U型夹装头的安装位置，安装灵活方便，整体结构小巧，便于携带，省时省力。
.png)

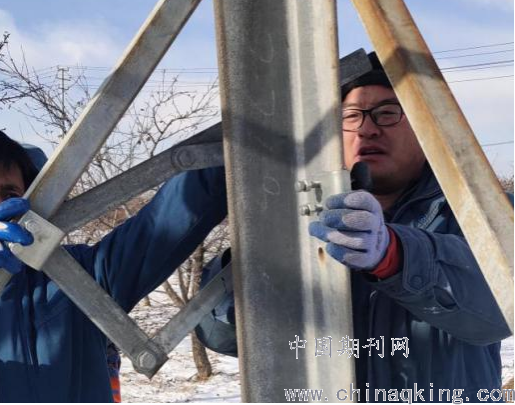

图三 角钢塔螺栓对孔校正工具现场使用示意图
参考文献：
[1]王东. 角钢输电塔风荷载作用模式研究[J]结构工程, 2013(4).
[2]鞠彦忠,曹强,雷俊方. 钢管角钢组合塔节点的极限承载力研究[J].华东电力. 2011(2).
[3]杜洪奎,袁昌明. 螺栓疲劳寿命预测[J].机械设计, 2008(2).
