冯宝联、李辉
陕西宝光集团有限公司陕西 宝鸡721006
摘要：我国在电网运行中的中压开关设备主要以KYN28-12中置式开关设备为主，该产品全国年用量45余万台，产值近300亿元，正确的安装和了解该产品的运行要求显的尤为重要，这样才能有效保证电力设备安全、高效的运行。
关键词：高压开关设备 安装 维护
一、开关柜现场安装
开关柜运抵现场后通常由用户或请安装单位进行安装，内容主要有：柜体就位和并柜、主母线之间及下母线之连接、电缆头制作和上位、二次电缆引线接线及二次端子排接线等。施工过程的注意事项有：
⑴柜体不应受碰撞，以免骨架变形，或者薄面板碰凹，表面涂层受撞伤，影响外观。
⑵并排柜体的安装基础槽钢要求水平（每米允许误差≯1mm）。
⑶手车柜基础高度的高低要考虑手车进出方便，地坪上不得形成台阶。
⑷运输、安装过程要切实保护真空灭弧室，特别是装设柜顶的主母线时，须用硬板盖住真空开关顶部，防止工具、螺丝掉下砸伤灭弧室。
⑸主母线安装时须做到：
a、与电器元件相连的母线，接头须自然吻合，不能硬拉，以免电器产品导电体移位、变形，影响通流能力。安装要符合国标《GB50149-2010电气装置安装工程母线装置施工及验收规范》要求；
b、电流较大时，接头须镀银或搪锡；
c、在连接的导电接触面须涂敷防护剂（导电膏、中性凡士林等），以达防氧化目的。
⑹柜体二次引线电缆须按指定路径敷设，不得阻碍运动件的活动，或者日后维护检测时被踩伤。柜体安装工程完成后，按照电力部有关规程进行交接试验,合格后后办理验收移交手续，即可投入运行。安装要符合国标《GB50171-2012电气装置安装工程盘、柜及二次回路接线施工及验收规范》要求。
二、 高压开关柜的运行维护注意事项
（1）配电间应防潮、防尘、防止小动物钻入。
（2）所有金属器件应防锈蚀（涂上清漆或色漆），运动部件应注意润滑，检查螺钉有否松动，积灰需及时清除。
（3）观察各元件的状态，是否有过热变色，有响声，接触不良等现象。
（4）检查手车推进机构及联锁的情况，使其满足说明书的相关要求。
（5）检查主回路触头的情况，察看触头有无损伤，弹簧弹力有无明显的变化，有无因温度过高引起的镀层氧化现象。如有以上情况，应及时处理。
（6）检查辅助回路触头有无异常情况，并进行必要的修整。
（7）检查接地回路，如接地触头、主接地线及过门接地线等，保证其良好接地。
（8）检查紧固件，如有松动应及时紧固。
（9）对于真空断路器：
a.真空断路器具有结构简单耐用的特点在正常使用条件下，对主回路部分无需进行维修，但应根据使用环境条件，操作频率，在适当时间，或当断路器受到外力作用，怀疑真空灭弧室损坏时可用工频耐压试验方法，检查灭弧室的真空度，需更换灭弧室时，应由受到专业培训的人员或产品制造厂家进行更换，并经专业设备检测后方可使用，更换时应将导电杆卡住，不能让波纹管承受扭转力矩，导电夹与导电杆应夹紧连接；
b.当断路器运行2000次后，应对断路器进行维护保养，操作前切断电源，释放储能弹簧能量，使断路器处于分闸状态。保养过程应检查各紧固件是否松动，挡卡、档圈有无失效、脱落并及时更换，并清理设备表面的油污、粉尘等，设备的清洁可用干净的软布蘸无水酒精擦拭，不得使用有机溶剂，以免造成塑料等零件的腐蚀，然后在摩擦部位涂抹工业凡是林油；
c、合闸回路保险丝规格不能用得过大，保险丝的熔化特性须可靠；
d、合闸失灵时，须检查故障：电气方面可能是电源电压过低（压降太大或电源容量不够），合闸线圈受潮致使匝间短路，熔丝已断；机构方面可能是合闸锁扣扣接量过小，辅助开关调得角度不好，断电过早；
e、分闸失灵时，须检查故障：电气方面可能是电源电压过低，转换开关接触不良，分闸回路断线；机械方面可能是分闸线圈行程未调好，铁芯被卡滞，锁扣扣接量过大，螺丝松脱；
f、辅助开关接点转换时须精心调整，切换过早可能不到底，切换过慢会使线圈长时带电而烧毁。正确位置是在低电压下合闸，刚能合上。
（10）对于手车隔离插头：
a、注意插头有无明显的偏摆变形；
b、检修时应注意插头咬合面有无熔焊现象。
（11）对于电流互感器：
a、注意接头有无过热，有无响声和异味；
b、绝缘部分有无开裂或放电；
c、引线螺丝有无松动，决不能使之开路，以免产生感应高压，对操做人员及设备安全造成损害。
（12）开关柜长期未投入运行时，投运前主要一次元件间隔（如手车室及电缆室）应进行加热除湿，以防止产生凝露而影响设备的外绝缘。

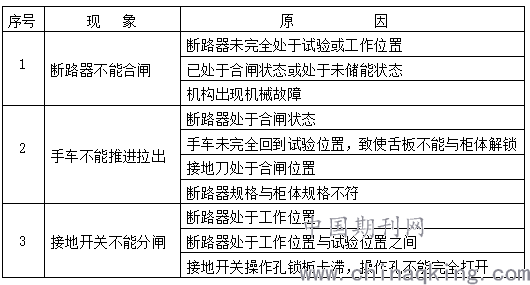

(13)操作过程中可能出现的现象及原因分析
.png)
三、使用联锁的注意事项
（1）本产品含的联锁功能是以机械联锁为主，辅之以电气联锁实现其功能的，功能上完全满足“五防”闭锁的要求，但是操作人员不得因此而忽视操作规程的要求。只有按规程操作才能有效发挥联锁装置的保障作用，防止误操作事故的发生。
（2）联锁装置与功能
开关设备内装有可靠的机械或电气联锁装置，满足“五防”要求。
a.仪表室门上装有提示性的按钮或者KK型转换开关，以防止误合、误分断路器；
b.只有手车在试验或工作位置时，手车才能进行合分闸操作；当断路器合闸后，手车无法移动，以防止带负荷推拉手车；
c.只有接地开关处在分闸位置时，断路器手车才能从试验位置移至工作位置；只有断路器手车处于试验位置时，接地开关才能进行合闸操作，以防止带接地线合闸；
d.当接地开关处于分闸位置时，设备的后下门无法打开。以防止误入带电间隔；接地开关合闸后，后下门才能打开；
e.对于后检修方式后下门不关闭接地开关不能分闸；
f.手车在试验位置时，才能插上和解除二次插头，手车处于工作位置时由于机械联锁作用，二次插头被锁定。
（3）本产品的联锁功能的投入与解除，大部分是在正常操作过程中同时实现的，不需要额外的操作步骤。如发现操作受阻（如操作阻力增大）应首先检查是否有误操作的可能，而不应强行操作以至损坏设备，甚至导致误操作致使事故的发生。
（4）本设备具有紧急解锁的功能，紧急解锁的使用必须慎重，不宜经常使用，使用时也要采取必要的防护措施。事故一经处理完毕，应立即恢复联锁的原状。
四、结语
高压开关设备的安装及维护在电网运行中是一个重要的环节，应该引起大家足够的重视，掌握了以上高压开关设备的安装、运行、维护的技术规范要求，才能保证设备安全、高效的运行。
