摘要：电力系统运行中经常发生分、合闸线圈烧毁事故。当电气设备发生事故时，如果因断路器分闸回路断线出现断路器拒动现象，将使事故扩大，造成越级分闸致使大面积停电，甚至造成电力设备烧毁、火灾等严重后果。而合闸回路完整性破坏时，虽然所造成的危害比分闸回路完整性破坏时要小一些，但它也使得线路不能正常送电，妨碍了供电可靠性的提高。所以很有必要对断路器线圈烧毁原因进行分析，积累了事故处理经验，提出防范措施和技术改进。
关键词：控制电源；分闸线圈；跳闸；
0 前言
6月20日01:27，某220kV变电站后台机报警“35kV#1电容器组343断路器、3431、3436给开关合闸位置”返回信号及“控制回路断线”信号，运维人员随即对现场设备进行检查，35kV#1电容器组343断路器在合闸位置，与调度沟通和通过现场后台信息、保护装置也，近期未对此断路器进行过分合闸。检查发现测控保护装置告警灯亮，屏内“控制回路断线”告警，控制电源空气开关跳闸，试合不成功。
通过对二次回路进行检查，将2-JX-2（合闸回路）二次接线脱开后，控制电源空气开关能够正常合闸，由判断为该回路存在问题，随即对该回路中的第一个连接设备分合闸指示灯进行检查、分合闸线圈进行检查。

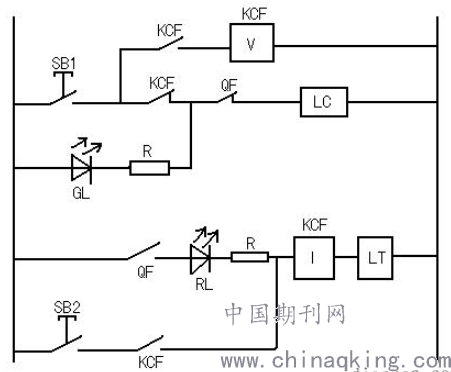

.png)
1 二次回路中RL（红灯）、GL（绿灯）进行检查分析
断路器红灯或绿灯不亮，可能是灯泡损坏（灯丝烧断）、灯泡回路接触不良、附加电阻损坏、断路器的辅助触点接触不良以及断路器跳、合闸线圈断线或控制母线电源保险丝熔断等原因造成。
断路器的红灯或绿灯除了表示断路器的合、断位置以外还起着监视合闸回路（指绿灯）或跳闸回路（指红灯）完好的作用。因此，在运行中，若发现红灯或绿灯不亮，则应及时检查原因进行处理。否则合影响值班人员监视和观察断路器位置，以致发生故障时无法进行判断。如果确实是合闸回路出现问题，那么，当继电保护装置动作断路器断开后不能自动重合，如果确实是跳闸回路有问题，则当系统发生故障时，断路器也不会跳闸，将造成事故扩大。
此项检查应有二人同时进行，除应遵守（（安全工作规程））的有关规定外，还应特别注意，防止直流接地或短路。检查的顺序，应先检查灯泡及附加电阻回路，再检查跳、合闸线圈及辅助接点回路，发现问题应及时处理。
经对检查，灯泡未损坏，随后检查分合闸线圈，分闸线圈电阻过高，从而判断分闸线圈损坏。
2 分闸线圈损坏情况分析
1）分闸电磁铁机械故障。线圈松动造成断路器分闸时电磁铁位移，使铁心卡涩，造成线圈烧毁;或由于铁心的活动行程短，当接通分闸回路电源时，铁心顶不开脱扣机构使线圈长时间通电而烧毁。
2）断路器拒分。控制回路正常时，断路器出现拒分的故障均为连杆机构问题，如顶点调整不当，使断路器分闸铁心顶杆的力度不能使机构及时脱扣;或由于防护闭锁机构未动作，致使线圈过载，造成分闸线圈烧毁。
3）辅助开关分闸状态的行程调整不当。断路器处于分闸状态时，应调整辅助开关使其在分闸状态的行程范围内。然而，在调整断路器开距和超行程等参数时，断路器分闸的初始状态未做相应的调整，将导致辅助开关不能正常切换分闸回路，而使分闸线圈烧毁。
4）分闸控制回路辅助开关触点使用不当。当断路器合闸时间极短，远小于断路器的分闸时间时，断路器未来得及脱扣就已合闸到位，此时延时触点的延时作用将失去意义。相反，该延时触点在分闸过程中，由于辅助开关动静触头绝缘间隙较小，经常出现拉弧现象，将使辅助开关的触头烧毁，继而引起分闸线圈烧毁。
5）保护控制装置故障。分闸指令是由保护控制装置发出的，若装置内的分闸继电器有故障，或分闸控制回路辅助开关触点动作行程较大，造成分闸指令不能及时退出，就会使分闸线圈长时间带电而烧毁。
6）分闸回路电阻偏大。分闸线圈回路绝缘降低，或是控制回路线径过小造成电阻偏大，使得分闸控制回路电压降较大，导致电压达不到线圈分闸动作的值，使分闸线圈长时间带电烧毁。
从原理图分析可以看出，造成跳闸线圈烧坏的原因：只能是在没有进行任何操作的情况下，跳闸线圈上就有一直流电压作用。根据电工基础知识可知：线圈两端如果一直有流电压作用，根据欧姆定律，当电阻一定，电压为额定值时，线圈中就会一直有一个恒定的电流流过，而跳闸线圈又不允许长期带电。当跳闸线圈通过跳闸脉冲跳开断路器后，跳闸线圈应立即断电，否则，时间一长，绕组发热超过其热稳定值时，就会造成绕组绝缘被破坏，发生匝间短路，最终导致线圈被烧坏。
3 分闸线圈烧毁的预防措施
1）将分闸回路的延时动合触点改接为一对动合触点，经常检查辅助开关的触点及辅助开关的拐臂螺丝，正确调整辅助开关的位置，使辅助开关与断路器分合闸位置正确、有效地配合。
2）固定好分闸线圈，经常检查分闸线圈的铁心有无卡涩。
3）保护控制装置发出的分闸指令时间，既要能够使分闸线圈工作，又要能够在很短的时间内退出分闸指令。
4）在每年的检修工作中，应正确调整好断路器的连杆机构，经常检查断路器的自由脱扣是否正常，低电压动作试验时，是否能在额定电压的30%～65%间可靠跳闸。
