潘婧
（华能南京燃气轮机发电有限公司，江苏 南京 210034）
摘要：对某电厂净水站变孔隙滤池水位故障进行分析，介绍了电厂净水站变孔隙滤池现状，对变孔隙滤池水位异常问题，提出了技术措施，供同类型电厂设备进行参考。
关键字：变孔隙滤池；反洗；水位
0 引言
随着水环境日益恶化、水质安全更为严格，滤池作为影响净水厂出厂水水质，面对突发的滤池无法正常过滤故障现象，现从制水设备上、水质化验上、故障处理上等一系列问题，提出更好解决电厂或其他净水单位针对净水站变孔隙滤池水位异常情况进行分析，使得净水设备更好的快速恢复供水，确保滤池出水水质合格，为我单位及城市化净水提供保障。
1 某电厂净水站变孔隙滤池概况介绍
我厂净水站内设置3座石英砂变孔隙滤池，单池额定处理水量为250m3/h，每组滤池采用双格布置，采用钢筋混凝土结构。并配套滤池所需的罗茨风机和反冲洗水泵等附属设施，滤池露天布置在净水站内，反冲洗水泵布置在综合水泵房内。
2 某电厂净水站变孔隙滤池运行过程
长江水经过澄清沉淀处理后的澄清水，首先从进水阀进入配水渠，然后沿配水槽跌落经石英砂过滤后由滤池底部的清水管引至清水池。随着运行时间的延长，石英砂截留杂质越来越多，滤层阻力不断增大，出水浊度升高，滤池水位逐渐上升，当滤池水位上升到一定高度后，滤池过滤效果明显下降，此时需对滤层进行气水反洗。反洗水通过排水管自流排至净水站内的回用水池，见图1。
.png)

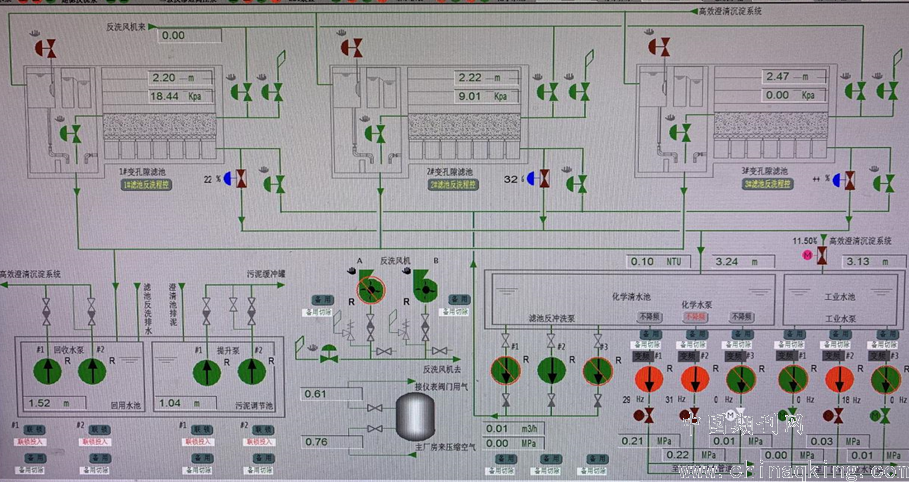

图1为：某电厂变孔隙滤池系统
反冲洗时，开反洗排水门、反洗进水门、启动反洗水泵，反洗水逆流而上使石英砂充分膨化，大约2分钟后开罗茨风机排气门，启动罗茨风机，待风机工作稳定后，打开滤池进气门，关排气门，对滤料进行气、水反冲，约20分钟后，开罗茨风机排气门，关进气门，停罗茨风机，关罗茨风机排气门再水洗5分钟，冲洗结束关闭反洗水泵、反洗进水门、反洗排水门，打开滤池进水阀，打开出水阀，滤池进入下一周期的工作。
反冲洗时，石英砂滤料在重力和水流作用下处于膨化状态，反洗下来的泥水进排水槽（进水时为配水槽），由反冲洗水排水阀门将反冲洗水排走。反冲洗结束后，石英砂滤料在重力作用下沉降压实，形成上稀下密的过滤层，更有利于杂质的截留。
某电厂变孔隙滤池滤池的投运如下，调节澄清池出水至工业水池调门至适当位置，保证变孔隙滤池的进水流量；开变孔隙滤池进水气动闸门；设定变孔隙滤池出水门控制水位2.0~2.5米左右，将出水气动门打到自动位置；运行中检查变孔隙滤池进水平稳，进水水质透亮浊度合格，无杂物。
3 某电厂净水站变孔隙滤池异常情况分析
电厂#3净水站变孔隙滤池运行时液位高于设定值2.2m，出口压差变大，进行反洗时一侧几乎无流量，洗完液位压差无明显改善效果。经分析存在以下情况：
（1）气阻
在过滤末期，局部滤层的水头损失可能大于该处实际的水压力，即出现负水头。此时部分滤层水中溶解的气体将释放出来，积聚在孔隙中，阻碍水流通过，以致滤水量显著减少。反冲洗时气泡会冲出滤层表面。这种现象称为气阻，也称气闭。
（2）结泥球
滤层表面的颗粒较细，截留的悬浮物较多。如果冲洗不干净，则互相粘结成球。造成布水不匀和再结泥球的恶性循环。这种污泥的主要成分是有机物，结球严重时会腐化发臭。
（3）滤料表面不平，出现喷口现象导致过滤不均匀，影响出水水质。
（4）跑砂和漏砂
如果冲洗强度过大或滤料级配不当，反冲洗会冲走大量细滤料。如果冲洗水分布不匀，垫料层可能发生平移，进一步促使布水不匀，最后局部垫料层被冲走淘空，过滤时，滤料通过这些部位的配水系统漏失到清水池中。
（5）水生生物繁殖
在水温较高时，沉淀池出水中常含多种微生物，极易在滤池中繁殖。在快滤池中，生物繁殖是不利的，往往会使滤层堵塞。
4 某电厂净水站变孔隙滤池异常解决方案
（1）气阻问题
1、保持滤层上足够的水深，消除负水头，
2、在配水系统末端设排气管，防止反冲洗水中带入气体积聚在承托层或滤层中；
3、增大滤速，使滤层纳污均匀。
（2）结泥球
1、改善冲洗条件，调整冲洗强度和冲洗时间。
2、降低澄清池出水浊度，防止进入滤池的水浊度过高，使滤池负担过重。
3、翻池人工清洗，或彻底换滤料，同时检查垫层是否有移动，配水系统是否有堵塞。
4、滤池反冲洗后暂停使用，保持滤料上面水深20－30cm，然后加液氯和漂白粉溶液等浸泡滤料。
（3）滤料表面不平，出现喷口现象导致过滤不均匀，影响出水水质。
1、滤料凸起，检查滤层下面承托层及配水系统是否有堵塞。
2、滤料凹下，可能配水系统局部有碎裂或排水槽口不平。
（4）跑砂和漏砂
1、检查配水系统是否发生堵塞，反冲洗时阀门开放不要太快或冲洗强度过高，防止滤料跑出。
2、对孔板空隙进行调整。
（5）水生生物繁殖
1、可在滤池前加氯等杀菌剂解决。
2、定期进行物理清理。
3、加强浮沉物的排污。
5 某电厂净水站变孔隙滤池水位异常结论
通过现场对变孔隙滤池去水检查，#3滤池底部管道锈蚀，产生铁渣聚集，反洗时堵塞水帽，严重影响滤池反洗及排污，对滤池的反洗产生很大影响，清理后，对进水手动门和底部排放门打开排污至水清澈后进行滤池反洗，液位由3.0m降至2.2m，且压差由28Kpa降至8KPa，变孔隙滤池恢复正常。
参考文献：
[1] 华能金陵燃机电厂化学运行规程
[2] 中国华电集团公司. 大型燃气-蒸汽联合循环发电技术化学分册
[3] 火力发电厂化学制水技术规定, 行业标准-电力.
作者简介：潘婧，女，江苏淮安人，从事燃机电厂化学运行工作。
