刘永付
云南电网有限责任公司普洱供电局
摘要：云南电网有限责任公司从2015年起停止使用舌型压紧式接地线夹和撞击式鸭嘴型接地线夹，开始使用螺栓紧固式接地线夹，但在使用过程中存在一定的局限性。目前公司现有的螺栓紧固式接地线夹在直线杆塔导线以及耐张杆塔引流线上装设比较容易，但若要装设在耐张杆塔引流线外侧的导线上比较困难，即使勉强装设也存在装设不牢靠、消耗时间长等问题。本论文提供了一种新型的接地线夹，既能极大提升接地线装设、拆除的工作效率，又能解决公司现有的螺栓紧固式接地夹在耐张绝缘子串外侧导线上不易装设和装设不牢靠的问题。
关键词：接地线；接地线夹；停电检修；工作效率；转向
引言
接地线是开展检修工作必不可少的安全工器具，它的主要作用是防止临近带电体产生静电感应触电或误合闸时确保操作人员安全。《中国南方电网有限责任公司电力安全工作规程》明确规定：作业人员应在接地线的保护范围内作业，禁止在无接地线或接地线装设不齐全的情况下进行停电检修作业。接地线夹用于连接导线，目前公司现有的螺栓紧固式接地线夹拆装时依靠驱动螺纹结构实现压块的移动，继而实现导线的夹持或脱开。该种结构虽然能够确保夹持的可靠性，然而由于采用螺纹结构直接实现压块的移动，因此压块的移动速度慢，需要操作人员多次旋转操作才能完成夹持或脱开，因此接地线夹的夹持或脱开操作不便且时间长，造成操作费时费力，且若要装设在耐张杆塔引流线外侧的导线上比较困难，即使勉强装设也存在装设不牢靠、消耗时间长等问题，亟待改进。
1新型接地线夹研制的意义
随着经济的不断发展，人们对电力需求的不断增长，各个地区输电线路的年平均停电时间必将大幅度缩短。在检修工作中，如何更安全、高效完成停电检修工作已成为我们必须要考虑的问题。目前在停电检修过程中，接地线装设是必不可少的一项环节。目前公司现有的的螺栓紧固式接地线夹虽然能保证装设的可靠性，但装设所需时间长，且有一定的局限性，不能全面满足目前的检修需要。因此，研制一种新型接地线夹来提升装设效率和增加适用范围，尤为必要。
2一种新型接地线夹研制项目实施
2.1一种新型接地线夹研制思路确认
本次接地线夹研制需要研究的技术关键点主要是如何解决公司现有的螺栓紧固式接地线夹装设时间长和有局限性这两个问题，才能使接地线夹提升装设效率和增加适用范围。为达到这两个目标，经项目组研究讨论，最终确定了研制思路：一是以螺栓紧固式接地线夹的机械结构入手，寻找既能快速压紧线夹，又能牢固不松弛的机械结构来代替现有的螺栓式紧固结构；二是现有的螺栓紧固式接地线夹与接地棒直线连接，在直线塔导线上装设接地线最为方便，在耐张塔引流线上装设就存在角度不满足而装设不牢靠的问题，若是特殊情况需要在耐张塔导线上装设，基本不能完成，所以需要将接地线夹改进，得到能任意角度都能装设的接地线夹。
2.2一种新型接地线夹研制结构设计

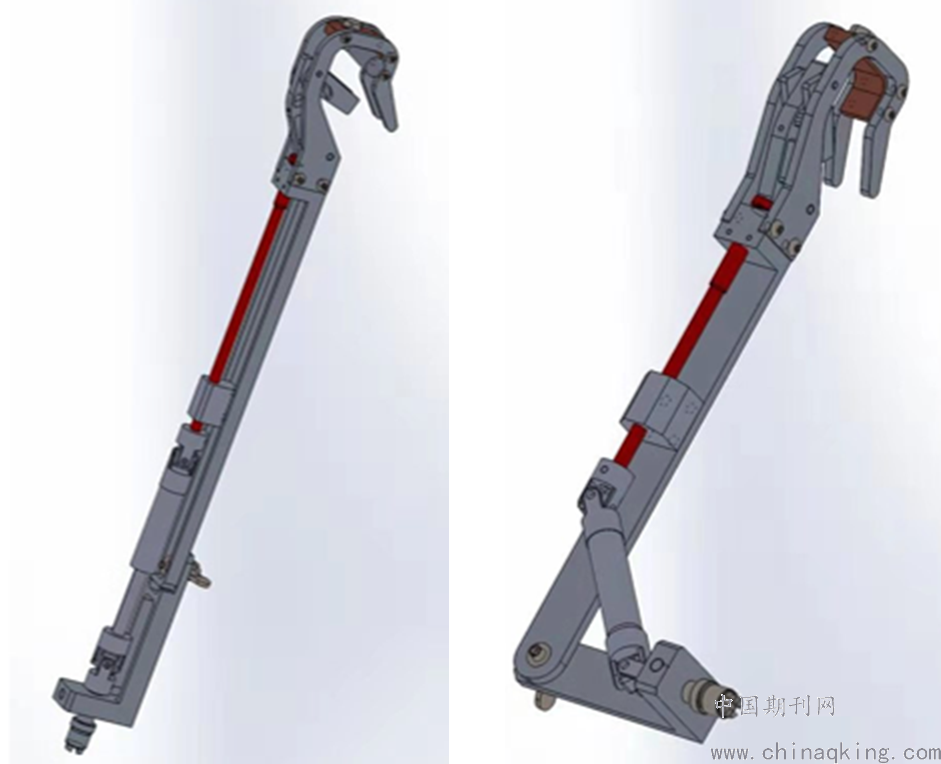

针对目前公司采用的螺栓紧固式接地线夹压块移动速度慢的问题，项目采用杠杆联动夹紧机构提高操作杆的旋转效率，在确保挂接可靠的前提下，可极大的提高导线夹开合操作的效率。在采用杠杆联动夹紧机构来代替螺栓紧固机构后，降低了操作难度，提高了作业效率。同时，研制后的接地线夹若要实现任意角度装设的目标，就需要将支架断开，用以实现转向，项目选用蝴蝶螺栓连接接地线夹的上部架体和下部架体，使用时可根据使用要求调整上部架体和下部架体的角度，以实现不同角度的使用需求。在实现了转向之后，力的传导就容易的多，项目借鉴了汽车传动的原理，采用可伸缩万向联轴器用于力的传导，从而有效实现多角度装设的目标。研制的新型接地线夹结构如下图所示：
3研制的新型接地线夹操作流程
（1）根据装设接地线的位置，确定导线与作业人员的位置，调整上部架体和下部架体的角度至适合角度后拧紧蝴蝶螺栓连接件。
（2）将导线顺导向部滑至钩体的铜电极处（挂住或勾住导线）。
（3）转动绝缘操作杆，绝缘杆带动可伸缩万向联轴器转动，使顶紧螺杆向上运动，顶紧螺杆带动驱动板并联动闭锁板，将导线紧压在导线夹的铜电极上，同时实现闭锁。
（4）导线上的感应电通过铜电极-接地线-铁塔完成泄导感应电流。
（5）拆除接地线，只需反向摇动操作杆，使顶紧螺杆向下运动，线夹的驱动板联动闭锁板会跟随打开。
4研制的新型接地线夹使用效果验证
研制的新型接地线夹通过多次停电检修使用，与目前公司现有的螺栓紧固式接地线夹对比，新型接地线夹一是解决了现有的螺栓紧固式接地线夹在耐张绝缘子串外侧导线上不易装设和装设不牢靠的问题，增加了装设接地线位置的选择地点，特殊情况可以减少不必要的工作手续；二是提高了装设、拆除接地线的工作效率，节约了高空作业人员的体力消耗；三是安全系数提高，作业人员安全得到了保障；四是缩短了工作时间，减少了用户停电时间。
结束语
总而言之，随着人们对电力需求的不断增长，缩短停电检修时间和大力开展带电作业已成为急需解决的问题，供电单位只有在实际的线路检修工作中发现所用工器具和传统作业方法的弊端，通过改进工器具和作业方法来提升工作效率和缩短停电时间，才能满足社会经济发展需求。
参考文献
许超英、邱野、何朝阳等.《中国南方电网有限责任公司电力安全工作规程》Q/CSG 510001-2015.
