姚雅楠 肖 斌 衡建雄 刘洋汉
国网新疆电力有限公司阿克苏供电公司 新疆 阿克苏 843000
摘要：2018年11月22日03时32分10秒563毫秒，110千伏江苏路变10千伏江胜线1022过流I段动作跳闸，2018年11月22日03时32分20秒517毫秒10千伏备自投动作跳开 2号主变10千伏侧1002断路器，2018年11月22日03时32分20秒914毫秒10千伏备自投合上母联1050断路器。
关键词：110千伏；断路器；跳闸；事故分析；
一、设备运行状态
110千伏江苏路变110千伏侧、10千伏侧为单母分段接线，110千伏1、2号主变在运行状态,10千伏母联在热备用状态，10千伏备自投投方式三、四（分段备自投）。
二、事故处理经过
2018年11月22日05时28分，运维人员到达现场，更换完10kVII母电压互感器保险，恢复原运行方式，10千伏母联1050转热备用。
三、事故后设备检查情况
二次设备检查情况：
10千伏江胜线1022保护装置型号SAL61-1，版本号：3.23校验码：5598，厂家为积成电子，执行定值单号：2018-38-025，10千伏备自投装置型号为SAB61，版本号：3.28校验码：062D，执行定值单号：FS-2017-38-004;定值执行无误。
10千伏江胜线保护装置分析：2018年11月22日03时32分10秒563毫秒，110千伏江苏路变10千伏江胜线1022过流I段动作跳闸,故障电流A相14.55A，B相14.52A，C相14.23A。（过流I段保护定值7.5A,0.4S）保护正确动作。
2号主变保护装置信息：2018年11月22日03时32分10秒181毫秒相对时间0秒高压侧保护启动，低压1分支保护启动，相对时间0.1秒高压侧闭锁调压告警，相对时间0.46秒高压侧闭锁调压返回，相对时间0.56秒整组返回。2号主变A、B套保护装置保护启动，无动作。
10千伏备自投装置分析：2018年11月22日03时32分20秒517毫秒10千伏备自投动作跳开 2号主变10千伏侧1002断路器，2018年11月22日03时32分20秒914毫秒10千伏备自投合上10千伏母联1050断路器。根据故障录波，03时32分10秒186毫秒，2号主变低压侧1002间隔负荷电流0.0154A，10千伏 II母A相电压降至16.45V，B相电压降至12.97V，C相电压保险烧毁，无电压。（备自投进线无压定值17V，进线无流定值0.02A）。03时32分10秒606毫秒10千伏 II母A、B相电压升高为线电压，C相仍无电压。负荷电流0.0154A无变化。10千伏 II母电压无压开放时间371毫秒。备自投无压返回后，闭锁判据未闭锁备自投。
.png)
2018年11月22日03时32分10秒563毫秒，110千伏江苏路变10千伏江胜线1022过流I段动作跳闸,故障电流A相14.55A，B相14.52A，C相14.23A。
.png)

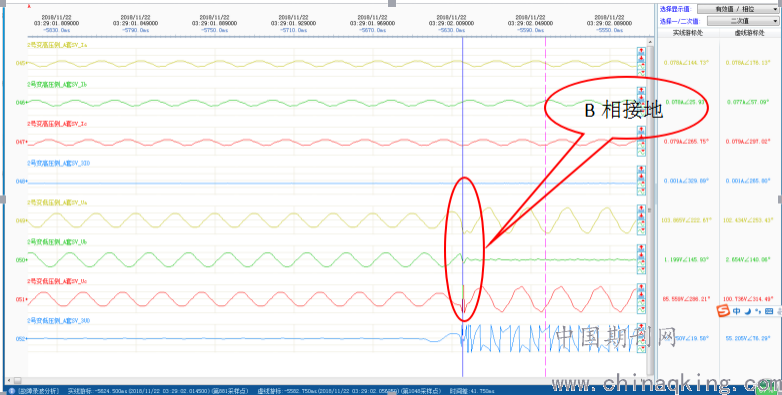

2018年11月22日03时32分10秒192毫秒，10千伏母线电压开放。A相16.42V，B相12.53V，C相0V。
.png)

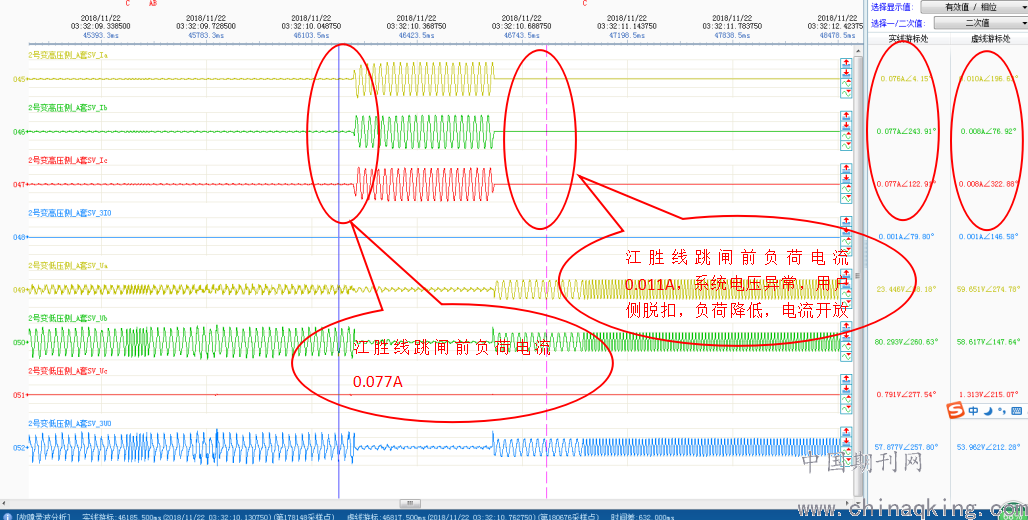

2018年11月22日03时32分10秒192毫秒，110千伏江苏路变10千伏江胜线1022跳闸前,1号主变高压侧负荷电流0.077A(2号主变高压侧电流变比800/1,2号主变低压侧电流变比4000/1，，因2号主变低压侧电流故障录波关联数据错误，未录上数据，需由2号主变高压侧电流折算到2号主变低压侧负荷电流为0.1694A)。03时32分10秒563毫秒，110千伏江苏路变10千伏江胜线1022过流I段动作跳闸后，1号主变高压侧负荷电流0.007A(折算到2号主变低压侧负荷电流为0.0156A小于无流定值0.02A，无流开放)。
四、原因分析
（一）因10千伏江胜线1022间隔用户电缆B相接地，导致A、C相电压升高，用户电缆主绝缘击穿三相短路，造成江胜线跳闸。
（二）因江胜线1022间隔三相短路导致A、B相电压降至17V以下，C相保险损坏电压降低至0。（备自投母线无压定值17V）备自投无压开放，持续时间371毫秒。A、B相电压升高到99V大于备自投母线无压定值17V，母线无压判据应返回未返回，闭锁判据未闭锁备自投。
（三）因母线电压异常，用户侧存在系统电压异常时脱扣，1号主变高压侧负荷电流由0.1694A降低至0.0156A小于无流定值0.02A，无流开放。
（四）备自投延时10s（定值5s）跳开2号主变1002断路器，短延时（0.397秒，定值0.2秒）合上1050断路器，备自投无压返回后，母线无压判据应返回未返回，闭锁判据未闭锁备自投，检查备自投装置定值整定无误，判断10千伏备自投误动作，且延时跳闸时间与定值不符。
五、暴露问题
（一）用户侧存在系统电压异常时脱扣，未经延时整定脱扣，存在系统电压波动时甩负荷。
（二）积成电子生产SAB61型号备自投装置在母线无压开放短时返回后，母线无压判据应返回未返回，闭锁判据未闭锁备自投，无压闭锁返回功能不完善，导致本次备自投装置误动作。
六、整改措施
（一）配网办督促营配室及各供电公司完成用户侧存在系统电压异常时延时整定脱扣整改工作。于12月5日前上报整改方案。
（二）12月5前日安排计划对积成电子生产SAB61型号备自投装置无压闭锁功能完善验证。
