王佳 向阳
（中国电建集团西北勘测设计研究院有限公司 西安 710065）
摘要：为提高城市整体形象、提升城市品质，全国各大城市相继展开了架空线缆落地工作，有效利用了地下空间资源，改善城市立体空间环境，取得了良好效应。本文通过分析城市架空线缆现状，并结合工程实际经验，提出线缆落地的必要性、统筹实施原则和具体方案，并通过西北三路架空线缆落地工程施工方案，全过程解读线缆落地项目，为类似工程提供参考。
关键词：架空线缆落地 城市品质 统一规划 线缆管沟
Necessity and implementation of urban overhead cable landing project
Wang jia
（Power China Northwest Engineering Corporation Limited，Xi＇an 710065，China)
Abstract:
In order to improve the overall image and the quality of the city, major cities across the country have launched the landing work of overhead cables, effectively utilized the underground space resources, improved the urban three-dimensional space environment, and achieved good results. Based on the analysis of the current situation of urban overhead cable, combined with the practical experience of the project, this paper puts forward the necessity of cable landing, the principle of overall implementation and the specific implementation scheme, so as to provide reference for similar projects.
Key words: Overhead cable landing, urban quality, unified planning, cable duct
随着城市化进程加快，架空线缆在一定程度上满足了人们生活用电、网络通信等需求，但随着智能电网、互联网、物联网等的推广和普及，以及市民对生活质量、城市环境要求的提高，大量的架空线缆已严重影响到了城市市容，并且存在很大的安全隐患。
1 城市架空线缆现状
目前，我国一些大中型城市已开始对市区架空线进行全面的升级改造，将架空线缆改为入地电缆，但仍有大部分城市还没有开展此项工作。城市中架空线缆仍存在各种问题，急需进行架空线缆落地改造。
1.1严重影响城市形象
架空电力、通信线缆乱拉乱建，线缆错综复杂，凌乱不堪，形成了城市上空“蜘蛛网”，造成空中视觉污染，严重影响城市形象。
1.2影响城市交通
电力、通信电缆线杆、附属设施基本上设置在人行道上，占道严重，阻碍行人出行。有些杆线甚至位于车行道上，过街线缆低垂，极易造成交通事故。
1.3线缆存在安全隐患
架空电力电缆过载运行易产生火灾，线路故障率高，供电可靠性不高。光缆沿电力线杆架设，如电力线发生火灾，将导致通信中断。部分架空线依附在居民楼楼体，存在严重的安全隐患。
1.4运行维护困难
架空线缆尤其是通信线缆，数量众多、架设杂乱，甚至有些废弃的线路依旧在空中架设未拆除，导致线路后期运行、维护极为困难。
2 架空线缆落地的必要性
2.1架空线缆落地是确保电力、通信安全管理的必要手段
随着电力及通信系统的迅猛发展，架空线路不断增加，城市中杂乱的架空线路存在严重的安全隐患，迫切需要进行落地改造。地下线缆通道受外界因素影响较小，可同时容纳多回路线缆，极大提高了输送容量和供电可靠性。线缆落地改造工程实施的同时进行配电网的升级改造，配套建设地下管线智能监控系统，对管沟、缆线及设备进行全过程的智能化运行、维护和管理，可极大提高项目的安全、稳定、智能运行。
2.2架空线缆落地是加强资源节约和环境保护有效手段
随着我国经济建设的高速发展和城市人口增加，许多城市出现建设用地紧张、道路交通拥挤、城市基础设施不足等问题。城市道路地下管线除了电力、通信管线以外，还包括燃气、热力、给水、雨水、污水等众多管线，且大多城市地下管网建设都存在着“产权分散、多头管理、缺乏机制”等主要问题，地下管线种类多，地下空间拥挤，管线存在大量上下重叠交错的现象。地下管线产权分散导致各管线建设单位各自为政，缺乏统一的协调机构，造成城市道路反复开挖、“马路拉链”现象不断，严重影响城市生产和居民生活。
将架空线缆改造于地下，合理规划、布置线缆通道，做到“统一规划、统一部署、统一建设”，可有效利用城市地下资源，是集约利用城市地下空间的集中表现，是加强资源节约和环境保护有效手段，是构建和谐社会的有力举措。
2.3架空线缆落地是提升城市品质的重要举措
随着城市建设步伐的加快，经济发展迅猛增长，城市文明建设、管理水平大幅提升，从城市的硬件建设到公共设施，从人居环境到道路交通，从城市面貌到市民幸福指数都无不体现。建设承古开新、开放包容、高端优质、和谐宜居的城市环境是全面建成小康社会、全力打造国际化大都市的战略选择，是深入调整结构、全面提高发展质量和效益的必然要求，也是顺应人民对美好生活的新期待、共同创造和谐宜居美丽家园的现实需要。城市架空线缆落地工作是创造和谐城市生态环境的有效途径，是打造城市品质的重要举措。
3、统筹实施原则
架空线缆落地工程是一项涉及面广、费用高、影响久远的市政工程，在实施过程中要全面统筹考虑，可按照“统一规划、分期控制、逐步落地”原则实施，做到“安全第一、节约空间、景观协调”。
实施时应依据改造地区城市环境、地下管线资源状况等，遵循技术先进、经济合理、安全实用、便于维护、景观协调等设计原则，结合市政、电力、通信等部门的中、远期发展规划，充分利用现有地下管道资源，以提高经济效益为指导思想进行。
4、线缆落地方案
由于架空改落地的电力、通信线缆数量较多，管线检修、维护频繁，扩容的可能性较大。因此，线缆落地工程的地下线缆管沟方案选择要结合道路红线、所在道路本期及远期线缆数量、施工方式等因素综合考虑确定。线缆管沟常用方案为线缆排管、电缆沟、线缆隧道三种形式。每种敷设方式各有优缺点，需要结合工程实际情况，同时考虑远期的发展需求，进行合理的选择。
4.1线缆排管
适用于道路狭窄，缆线数量少的路段。
优点：施工相对简单、工期较快、维护量较少、造价较低。
缺点：敷设线缆数量较少，巡视不方便、有外力破坏隐患、不易于故障测寻、电缆散热条件差等。
根据工程道路情况，可选择电力、通信排管可分开布置也可合并布置，电力排管一般为8～20孔等规格，规格为φ200mm 的MPP管或热浸塑钢管，通信排管一般为12～24孔，规格为φ110mm的双壁波纹管或梅花管。如图1~图2。
.png)

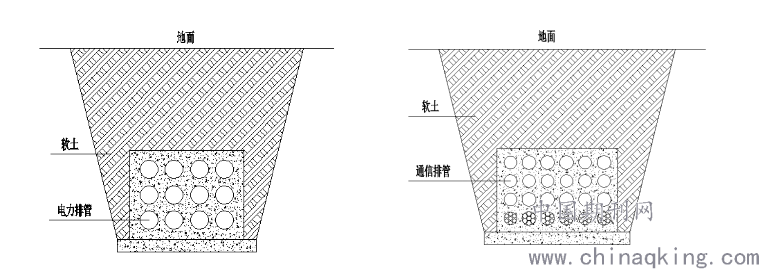

图1 12孔电力排管断面图 图2 24孔通信排管断面图
4.2电缆沟
适用于道路不宽，缆线数量适中的路段。
优点：敷设线缆数量适中，易于线缆敷设、故障处理、具有简易运行条件、电缆散热条件好、造价相对较低等优点。
缺点：电缆沟排水、通风需人员手动操作、维护量较大，不便于运行管理。
电缆沟内可同时布置电力电缆和通信电缆，电力电缆与通信电缆尽量分别在两侧电缆支架上布置，电缆沟一般为1.2m×1.5m、1.5m×1.8m等。图3为电缆沟布置示意图。
.png)

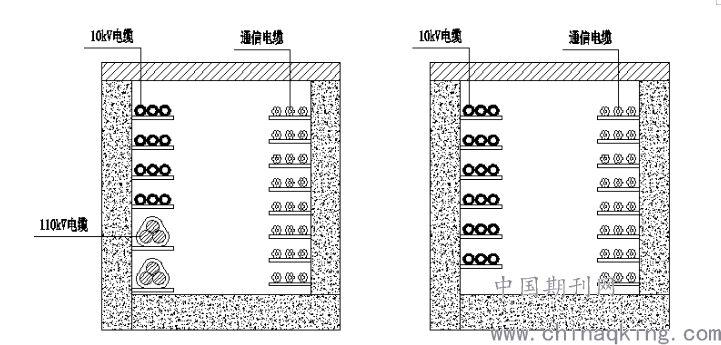

图3 电缆沟横断面示意图
4.3线缆隧道
适用于道路较宽，线缆数量较多的路段。
优点：敷设线缆数量较多，线缆敷设方便，具有运行条件好、环境温度基本恒定、电缆散热条件好、便于管理维护、故障处理等优点。
缺点：施工复杂、工期较长，有线缆隧道辅助设施，维护需求高，工程造价较高。
电力隧道内布置电力电缆和通信电缆，同时配备相应的排水系统、消防系统、应急照明系统、监控与报警系统等附属设施，电力隧道一般为φ2.6米、φ3.5米等。图4为线缆隧道布置示意图。
.png)

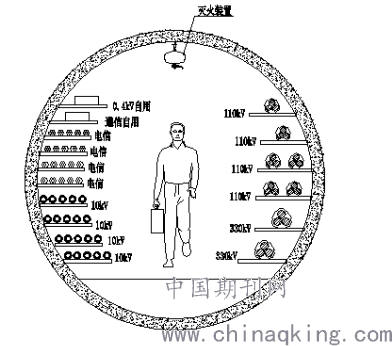

图4 圆形线缆隧道横断面图
5、应用案例
西北三路架空线缆落地工程位于西安市莲湖区，起于莲湖路，止于顺城北路，道路整体呈南北走向，全长0.68km，道路红线宽度为40m，路面为沥青路面，主路为双向四车道，机动车道宽度为15m，东西两侧非机动车道宽度均为6m，东西两侧绿化带宽度均为1.5m，东西两侧人行道的设计宽度均为5m，部分路段人行道实际宽度不足3m。道路区位示意见图5、道路现状管位断面图见图6。
.png)

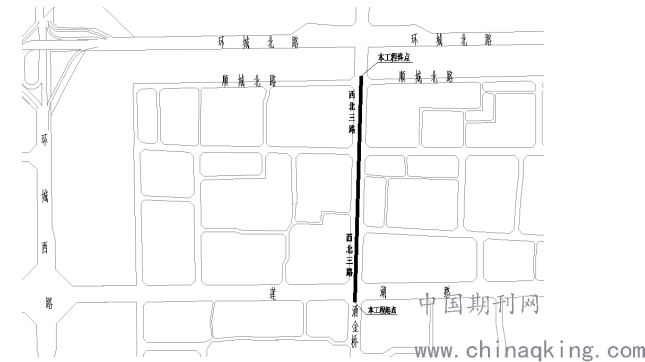

图5 道路区位示意图

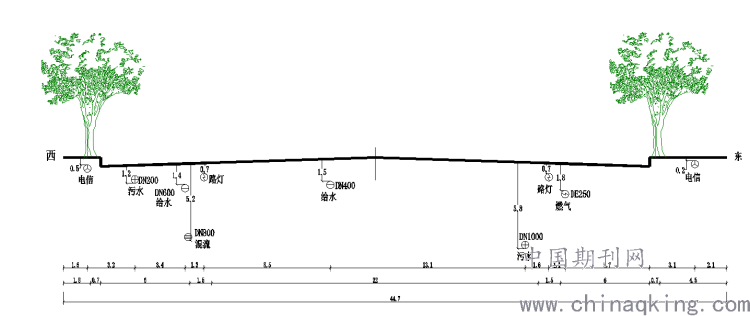

图6 道路现状管位断面图
经现场踏勘，西北三路由10kV玉二线和10kV玉十线分段供电，无电力专线，道路西侧无南北向通信架空线路，道路东侧有沿10kV电杆架设较多通信线缆。电力、通信架空线路现状典型情况见图7、图8。
.png)

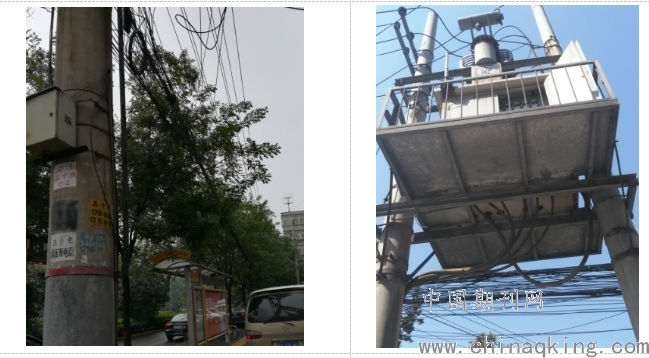

图7 随电杆架设的通信线 图8 10kV柱上式台变
根据道路与架空线缆情况，初拟选用线缆排管或电缆沟型式。通过两种型式对比，排管具备布置灵活、占用道路地下空间小、施工工艺简单和施工进度快等优点，因此该路段推荐采用排管敷设型式。
根据架空线缆现状与发展预测数量，最终确定该路段电力排管选用直径为200mm的MPP管，电力主线选用20孔、过街选用8孔，1孔穿1根电力电缆；通信排管选用直径为110mm的双壁波纹管或梅花管，通信主线选用24孔、过街选用9孔，1孔最多穿7根光缆。由于道路地下线位紧张，采用电力排管和通信排管并列布置方案，排管断面图详见图9。
.png)

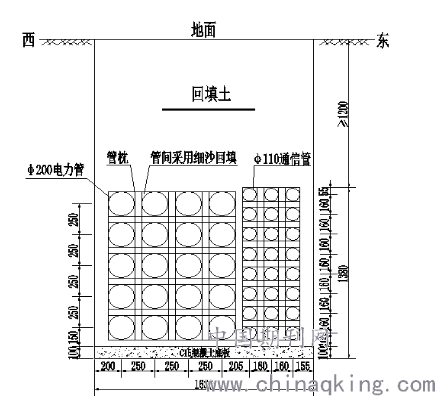

图9 20孔电力排管和24孔通信排管断面图
通过对西北三路实施架空线缆落地改造，提高了电力电缆、通信电缆的安全可靠运行，集约利用城市地下空间，有效提升了西安的城市形象，起到了良好的示范作用。
6、建议和结论
建议在开展城市大规模线缆落地项目前期应由当地市政府颁布规范性文件，为项目落地实施提供法律依据和政策支持。开展城市大规模线缆落地项目，需对城市地质状况、地下管网现状进行详细调查研究，并对架空线缆落地实施的可能性、经济性、技术性进行深入分析和论证，确定技术合理、切实可行的架空线缆落地方案。在项目实施过程中，涉及市政、规划、园林、交通、供电局、通信运营商等多个部门进行审批，需提前做好沟通，收集相关基础资料，加快项目实施进程。
城市线缆落地工程是加快城市建设步伐、补齐民生短板、实现民生需要的综合工程，是加强资源节约和环境保护有效手段，是创造和谐城市生态环境和打造城市品质的重要举措，是城市发展的必经之路。
参考文献
[1]刘玉，浅析城市电缆落地规划目的及意义[J]，城市规划，2015,5(08):23；
[2]黎坚，浅谈中等城市架空线路改为地下电缆的必要性与可行性[J]，中国高新技术企业（中旬刊），2013,04(15):158-160；
[3]申大伟，于莉，城市通信架空线路落地改造方案[J]，中国新通信，2017，19(12):31；
[4]魏海文，浅议城市通信管线的规划设计[J]，数字通信，2016,03(0011):11；
[5]施金杯，通信管道工程设计实践探讨[J]，技术探讨，2015,5(30):19。
作者简介：王佳，出生年：1984年，性别：女，籍贯：陕西省西安市人，职称：高级工程师，专业：电气专业。
