摘要：在日常护理工作中需要根据患者的病情对病床角度进行合理调节，病床角度的准确对于患者病情恢复是至关重要的，为了能够准确进行病床角度调节，本文设计一种新型结构的病床角度测量器，护理人员在对病床角度进行调节时，可实时观察角度测量器的表盘，进而精确地完成病床角度的调节。
关键词：病床角度；调节；角度测量器
0 引言
目前大多数科室采用的床头抬高方法是：护士根据日常工作经验进行摇床，但有些疾病对床头抬高的角度精确度要求较高[1]，如不能精确调整将会影响患者的治疗效果，从而带来安全隐患[2-3]。因此，在临床护理工作中，设计一种准确测量、精确显示病床角度的工具是非常有必要的[4-5]，经过查阅相关文献，本文设计一款新型的病床角度测量器，此次设计的病床角度测量器可以在病床背部折板抬起的过程中实时准确地显示病床的背部折板相对应的角度，将病床的背部折板抬升量数字化，提高了临床治疗效果，降低了护理难度[6]。
1 结构设计与原理
1.1 病床角度测量器构成
本次研究的床旁角度测量器由透明外壳，拉线，弹簧，指针，滑轮1支撑，滑轮2支撑组成，透明外壳外部设有不均匀刻度，刻度从上到下依次设有刻度线，弹簧的一端与长方体容器相连，弹簧另一端和拉线相连，拉线的另一端和病床背部折板相连，角度测量器结构示意图如图1所示。
图1 角度测量器结构示意图
1.2 病床角度测量器原理

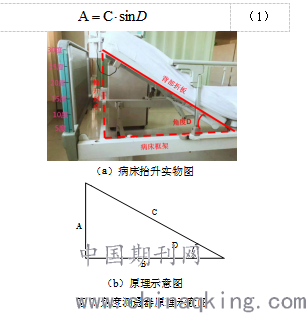

角度测量器原理示意图如图2所示，其中图（a）为病床背部折板抬升实物图，图（b）为几何关系原理图，病床背部折板的抬升刻度（A）、背部折板（C）以及病床框架（B）恰好为直角三角形关系，其中C的值是固定不变的，A、B、D是变化的，由三角关系就可将病床抬升角度转换为A值的变化，由三角关系可以得到A值的表达式如下;
（1）
已知标准的病床背部折板长度C=69cm，在临床护理中经常用到的护理角度D=0o、15o、30o、45o、60o，将A和D值代入公式（1）中就可得到病床背部折板抬升量，用此抬升量作为抬升角度刻度，就可清晰明了表示，换算抬升量刻度表如表1所示。
.png)
利用透明外壳作为角度测量的仪表盘，透明外壳的外侧设有设有角度，依次从高往低为：0°、15°、30°、45°、60°，0°和15°之间的长度对应的长度即为背部折板长度C*sin15,°0°和30°之间的长度为C*sin30°，0°和45°之间的长度为C*sin45°，0°和60°之间的长度为C*sin60°。
2 安装与使用
图3中1透明外壳，2拉线，3弹簧，4 滑轮1支撑，5 滑轮2支撑， 6病床背部反折部分,7病床横梁，透明外壳安装于床头床挡， 滑轮1支撑安装于病床头部床档下端，滑轮1安于滑轮1支撑上，滑轮2安于滑轮2支撑上，滑轮2支撑安于床板背部反折部分，拉线安装于透明外壳内侧上端，粗绳按顺序连接拉线，指示针，滑轮1，滑轮2和病床背部反折头端，指示针位于透明外壳内，当护士进行摇床时，病床背部反折部分会牵动粗绳，拉动指示针向下移动，当病床恢复0°时，拉线带动指示针也回到0°。
.png)
当护理人员需要对病床背部折板进行抬升时，一边将病床摇高，一边观察角度测量器的指针，指针指向需要摇高的数值停止摇高，随后近距离平视角度测量器观察指针，并根据指针对抬升进行微调，完成抬升。
3 优点
本实用新型的刻度是由角度转换过来的，在病床的背部折板抬起的过程中可以实时显示病床的背部折板对应的角度，将病床的背部折板抬升量具体化，医护人员在进行病床背部折板进行抬升时，可以一边摇床一边观察角度测量器的指针，可以很精确的完成固定角度的抬升，有效提高治疗效果，降低了护理难度。
