摘要：随着计算机、网络技术的迅猛发展，人工智能化控制设备和应用已日益渗透到人们工作和生活的方方面面。作为传统媒体的中波广播发射台，也相继建立了智能化监控管理系统，中波发射台自动化监控系统的应用，使一个个发射台站“信息孤岛”联成数据网络，实现发射台的远程管理、可视化管理和集约化管理，减轻值班员劳动强度、降低台站运营成本。本文对中波发射台自动化监控系统的组成架构与工作原理进行了详细的论述。
关键词：中波发射台；自动化监控系统；组成架构；工作原理
1自动化监控系统子系统组成及作用
1.1 子系统组成
中波发射台自动化监控系统子系统包括：运行综合管理子系统、核心业务自动化管理子系统 、电力管理自动化子系统 、公共业务自动化管理子系统 、办公自动化管理子系统，另外还有对外接口和安全防护系统。

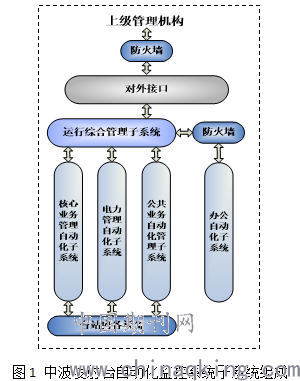

.png)
1.2 各子系统的作用
运行综合管理系统实现对台站内各自动化系统运行和相应的业务处理过程的统一管理和监控，主要包括对核心业务自动化系统、电力管理自动化子系统和公共业务自动化管理子系统的管理。
核心业务自动化系统完成节目传输调度、发射机管理、节目监测和天线切换的自动化，保障可靠地接收节目信号，按时、满功率、高效率地完成播出任务。
电力管理自动化主要指对发射台内各种电力设施进行监控和管理，对关键的电气指标数据进行采集，管理监控对象主要包括变压器、开关柜。
公共业务自动化主要指发射台内各配套设施的自动化，保障发射台内安全可靠的运行环境，主要包括：环境监测、消防监测、安全防护管理等。
办公自动化系统应包括电子邮件、公文流转、视频会议、档案管理、车辆管理、考勤管理、人事管理、设备管理、库房管理等，各台站可根据实际情况增加或减少内容。
2发射台自动化系统的分层模型

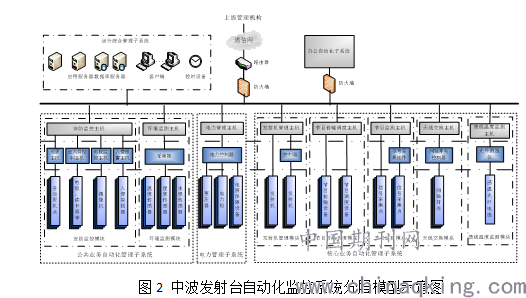

按照整个台站自动化系统的逻辑层次来分，可将发射台自动化系统划分设备层、控制层和管理层。图2为中波发射台自动化监控系统分层模型示意图
2.1 设备层
设备层主要是指自动化系统的各个被控对象，包括发射台内需要实施自动化控制的各种设备，如：中波发射机、接收机、节目切换矩阵、信号分配器等节目传输调度设备；信号采集器等节目监测设备；天线交换开关；馈线测温光纤；变压器、高压开关柜、低压配电柜、稳压电源、UPS和柴油发电机等电力设备；摄像头、入侵报警器、巡更设备、门禁等安防监控设备；温湿度传感器、水浸传感器等环境监测设备。
2.2 控制层
控制层主要包括各种执行机构、逻辑控制设备和嵌入式计算机等智能控制设备，直接完成对各被控设备的管理和控制，主要包括对设备层进行信号采集、控制以及传输信号。
2.3 管理层
管理层包括运行综合管理子系统，管理层通过各类管理主机管理设备，也可以直接对发射台自动化系统各部分的运行和业务处理过程进行统一管理和监控，从而实现系统各部分之间信息资源的共享与管理、系统各部分的互操作和快速响应与联动控制。
.png)
3 各子系统的工作原理
3.1 运行综合管理子系统
运行综合管理子系统主要包括数据库服务器、应用服务器、客户端和标准时间授时设备等，其中应用服务器和客户端之间可采用C/S、B/S等软件架构。采用标准时间授时设备对发射台自动化系统进行统一校时。
3.2 公共业务自动化管理子系统
公共业务自动化管理子系统包括安防监控系统、环境监测系统、消防报警系统三大模块。
安防监控模块又包括视频监控、巡更、出入口控制、入侵报警等系统。视频监控系统由硬盘录像机、多个摄像头和交换机组成，对中波发射台重点部位或全方位无死角实时监控。巡更系统采用无线联网方式，对重点部位的巡更参数进行记录，作为值机人员的考核依据。出入口控制也就是常说的门禁系统，门禁系统具有人脸识别、密码权限设置、出入时间管理等功能，一方面可以作为值机员考勤依据，另一方面也可以起到安全防范的作用。入侵报警系统通常采用红外线感应的方式，对发射台重点部位实施全天候监测，当有非法人员进入检测区域时，系统会给出声光报警信号，提醒值班员或安保人员。
环境监测系统包括监测主机和各种传感器。温湿度传感器实时监测机房的温度和湿度，保证各技术系统正常运行环境。
消防报警系统应具备开放的接口协议，可接入到综合管理系统中，完成与其他系统的联动。
3.3 电力管理子系统
电力管理子系统主要包括电力管理主机、电力控制采集设备等。电力管理主机通过采集设备采集变压器、高压开关柜、低压配电柜、稳压电源、UPS和柴油发电机的各项数据，控制低压配电柜、稳压电源、UPS和柴油发电机。
3.4 核心业务自动化管理子系统
核心业务自动化管理子系统包括发射机模块、节目传输调度模块、节目检测模块、天线交换模块、馈管温度检测模块。
发射机管理模块包括发射机管理主机和发射机控制器等。发射机管理主机通过智能通信接口管理发射机，主要负责发射机运行数据（各种开关量和模拟量）的采集和存储，同时还对各种数据进行监测，当有数据异常越限时，发射机采取一定的保护处理措施。
节目传输调度模块主要包括节目传输管理主机、节目传输设备和节目调度设备等。节目传输管理主机通过智能通信接口控制节目传输设备、节目调度设备，管理节目的选择和调度。
节目监测模块主要包括节目监测主机、各信号采集点分配设备等，主要监测节目源信号、发射前信号和开路信号。
天线交换模块主要包括天线交换主机、交换开关控制器和交换开关等，天线交换主机根据运行图，通过交换开关控制器控制交换开关倒换，实现与发射机的互锁。
结束语
中波发射台自动化监控管理系统的应用，极大地提高了办公业务、设备监测和各种业务数据处理的效率，大大减轻人员劳动强度，可把工作人员从大量繁琐、重复的工作中解脱出来。但从另一方面讲，人的因素是决定一切的因素，再好的设备和应用系统，如果管理者没有责任心和熟练的业务技能，也发挥不了应有的作用，因此，从业人员的职业素养和业务能力培养仍然是不可或缺的。
