临港产业区标准厂房项目标志标线工程的施工方案与技术

发表时间:2021/8/25   来源:《工程管理前沿》2021年第10期   作者:周亮
[导读] 本文以上海市浦东新区临港产业区C09-03地块标准厂房项目标志标线工程为依托,工程主要由标志、标线两个分部工程以及基础钢筋、标志砼基础、立杆及标牌、室外标线和地下室标线五个分项工程组成。
        周亮
        上海科一交通工程有限公司 上海 200331
        摘要:本文以上海市浦东新区临港产业区C09-03地块标准厂房项目标志标线工程为依托,工程主要由标志、标线两个分部工程以及基础钢筋、标志砼基础、立杆及标牌、室外标线和地下室标线五个分项工程组成。本文详细地从现场施工方案、施工中的安全保障体系以及施工全程对质量、工期的把控等多个方面介绍了本工程的施工方案与技术,并分析了工程中的重难点,提出了有效可行的应对措施。
关键词:临港新区;标志;标线;标准厂房
Construction scheme and technology of marking line project of standard workshop in Lin-gang industrial zone
Zhou Liang
KEYI TRAFFIC Engineering Co., Ltd., Shanghai 200331, China
1 工程概况
1.1  项目背景
        临港产业区位于上海市的东南,面积约为250平方公里,包括除临港产业区的多个园区,具有优越的地理位置,也是国内少有的五种交通功能于一体的区域之一。
1.2 项目概况

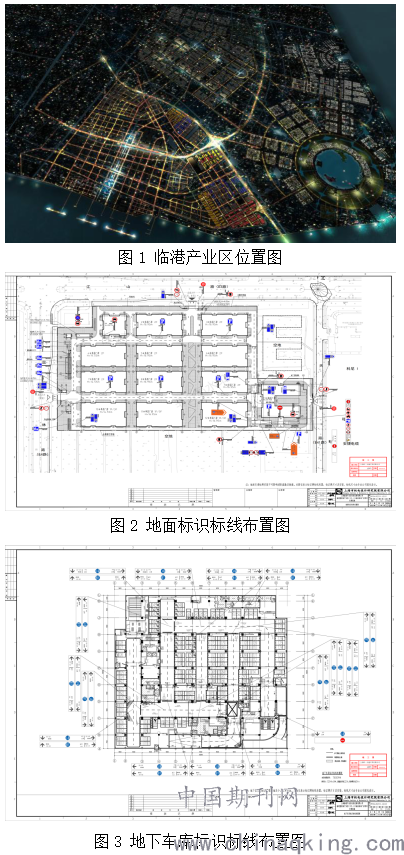

        本工程为上海市浦东新区临港产业区C09-03地块标准厂房项目标志标线工程,本工程分两个分部工程:标志工程和标线工程,五个分项工程:基础钢筋、标志砼基础、立杆及标牌、室外标线和地下室标线。

2 标志与标线
        标志与标线在交通系统中的地位不言而喻,它保障着交通流按照一定的规律有序进行。
2.1 标志施工

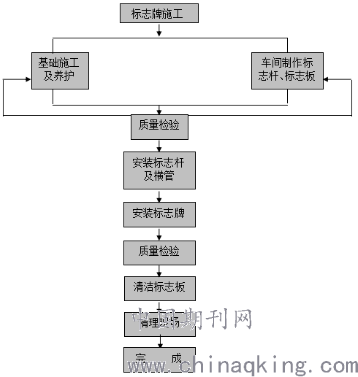

图4 标志施工工艺图
        (1)到达现场后,进行交通管制。充分利用安全引导设施管理施工区域,确保工程安全有序。
        (2)交通标志杆设置的具体位置必须根据设计图纸上的桩号和道路特征点位置设置。标志的安装方向一般与车流方向垂直,但也应该根据道路线性规划不同而因地制宜。
        (3)将符合相关技术标准且验收合格的材料运往工地,严格按照操作规程以及施工图纸施工,保证安全与施工效率。
        (4)进行基础开挖后,先按规定要求进行基础处理,然后便扎钢筋、支设模板,安装地脚螺栓和底座法兰盘并做好地脚螺栓的保护,浇筑的混凝土配比按照砼强度设计,基础混凝土的浇筑应分二次浇筑一次整平。第一次浇筑高度为立柱预埋设计高度,放入钢管立柱;第二次浇筑为剩余高度。砼在运输和浇筑过程中,应控制好时间与养护,砼强度达到设计强度要求后方能开始标志杆的安装。

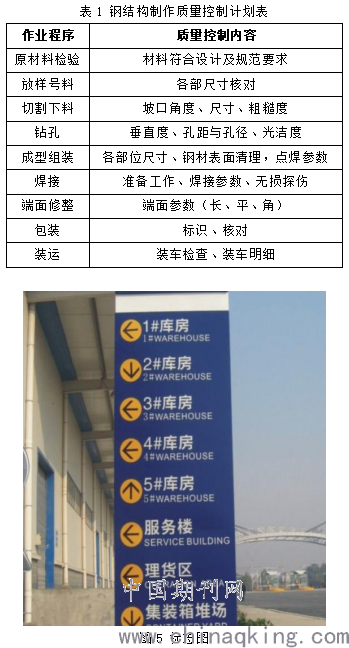

        (5)横管与标志杆在地面上进行组装,组装一般按图施工,连接螺栓拧紧后进行整体吊装。在安放标志立柱底脚时应进行水平校对,并在螺纹四周做润滑处理。标志杆就位后,进行立柱与横梁的位置检查,确保立柱垂直,横梁水平,然后将地脚螺栓拧紧,保证标志杆无任何位移。标志杆安装合格后进行标志板的安装。采用滑动螺栓等连接配件将标志板于标志杆相连,并对其水平和竖直方向上进行调整,使其美观且符合规范要求。钢结构制作质量控制计划表见表1。

2.2 标线施工
        标线采用新型双组份道路标线涂料、凹凸震荡标线漆和热熔标线涂料。具体流程如下:

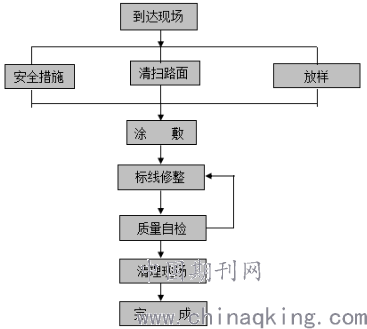

图6 交通标线施工工艺图
        (1)到达现场后,进行交通管制。充分利用安全引导设施管理施工区域,确保工程安全有序。
        (2)根据设计要求、施工图纸进行计测,使用粉笔、测量用具等,在路面上做出将要施划标线的线位。这是热熔标线施工最关键工序。施工前首先在仔细研究图纸的基础上进行施工放样,特别注意好各类交叉路口和生产道口的标线放样。放样首先进行主线放样,最后进行路口放样。放样时直线段每200米为一个区间进行两头定点放线,曲线段进行加密处理,一般是首先用测绳放出大体线形,然后再进行个别调整,确保线形圆滑。放好基线后以基线为准放出车道线和边线。
        (3)封闭交通后首先清除路面泥土、尘埃等杂物;如含有水分,则应充分晾干处理,对于目前通车的交叉路口,拟采用清扫机清扫同时用吹风机清理。
        (4)使用专用设备按热熔型标线涂料的规定用量均匀撒布。
        (5)向热熔釜中投入涂料(玻璃珠内掺22±1%,树脂含量17±0.5%),在充分搅拌的条件下使之完全溶解。控制好涂料加热的温度,不能过高或者过低。同时根据气温的变化对加热温度进行适当的调节。
        (6)在确认底漆完全干燥后,使用专用划线机在170—2lO~C之间进行涂敷施工,划线时保证好推车前进速度,保持匀速,不能时快时慢,以免划出的标线出现厚度不均的情况,由于路面粗糙度影响划线时要注意好速度,应使涂料在标线范围内充分下沉的同时保证好标线的平整度。涂料温度不能随意变化,以使涂料粘稠度保持一致。
        (7)使用与划线机一体的撒布器在涂敷之后,随即撒布玻璃微珠,施工时同样控制好玻璃珠撒布量,施工前首先对玻璃珠进行试撒,根据控制玻璃珠出料大小的螺丝松紧程度,达到规范及业主的要求,保证0.3kg/m2的用量,正常情况下调好后不再随意调整
        (8)对水泥混凝土路面相应标线位臵进行拉毛处理,拉毛时使用钢丝刷将砼路面的水泥砂浆除去,同时用吹风机清理干净。
        标线涂划后为保证标线的完整性,在标线未为干燥之前不得撤走锥形反光将军帽。
        检查标线相关的参数是否合格,例如尺寸、玻璃珠散量及标线的形状等,若不符合,应及时修正。

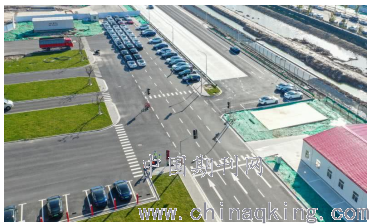

图7 标线图
3 质量要求
        交通标线、交通标志的漆划不仅要符合技术要求,还应做到线条流畅整齐,色泽明亮且一致,漆膜厚薄均匀,线形规则。保证其具有:良好的耐久使用性能、良好的反光防滑性能、附着能力强,对气候变化有较好的适应性。
4 安全保证体系
        遵守国务院颁发的各项规程法规,以生产必须安全、安全为了生产的原则,把安全生产放在工作的重要位置,提高对事故的预见性,防微杜渐。
        加强对施工人员进行安全教育,使他们牢固树立安全意识;
        建立合健全切实可行的规章制度:安全技术措施制度、安全教育制度、安全交底制度、安全生产制度、安全检查制度、事故分析制度。
        产品的进场、工程的每一道工序设有专职的质检人员,严格控制产品、工程的质量;
        与相临施工单位和地方搞好团结,防止发生一些不必要的纠纷;
        实行施工质量、安全生产责任制,落实到具体个人,层层负责,并与其经济效益挂钩,严把质量、安全关,争创全优工程。
5 施工难重点及解决措施
5.1 施工难重点
        (1)本工程为产业区标志标线工程,处理好交通和安全问题意义重大。
        (2)工期压力大,如何正确调动人材机使之达到高效也是难点之一。
        (3)降水多也给施工作业带来了一定的难度。
5.2 难重点解决措施
        (1)高空作业应系安全带,露天使用的各种施工机械、电气开关箱等格外小心,设置相关设施保证电气设备的正常工作;施工时如遇大风天气应及时停止施工,对未完成的工程进行妥善处理,对完工的部分进行检查,避免大风对工程安全造成影响。
        (2)根据本工程工期紧张、任务重的特点,协调好人材机也是重中之重;召开每日、每周例会。解决实时遇到的困难,避免工程进度卡顿。
        (3)根据对上海所处的地理位置、同期历年气候、本项目工期的安排分析,气候对本工程影响不大。我们只要坚持天气条件不能满足施工需要时,决不强行施工;根据天气变化,合理安排施工,做好施工机械、人员、资金、材料供应、安全、协调等方面的工作,我们就能在业主要求的工期内高质量完成本工程。
6 结语
        临港产业区标准厂房标志标线工程分为地上和地下两个空间的施工,对于标志标线的准确性,耐久性要求较高。在施工开始前,应合理制定施工方案,分析现场可能遇到的难点问题,提出多个针对性的专项方案;在组织施工过程中,科学合理地选择人、机、料,根据现场情况,以安全为首位,重视质量管理,高质量高效率的按照预定工期完工。
参考文献
[1]于玉龙. 浅析交通安全设施的施工技术[J]. 城市建设理论研究,2014(9).
[2]林晓燕. YM公路施工项目的安全风险管理研究[D].青岛大学,2017.
[3]杨晓晴.城市道路照明创优施工管理及流程[J].泰州职业技术学院学报,2011,11(04):64-66.
[4]张永利.浅析交通设施施工中的安全管理主要控制措施[J].科技风,2019(30):112.
[5]张剑平.矩形钢筋混凝土管节在北方砂土及砂砾硬土层中顶进施工技术[J].城市道桥与防洪,2017(12):107-111+13.
[6]魏鹏化. 某医院钢结构工程质量控制研究[D].青岛理工大学,2015.
[7]刘云波.Google地球在预制梁场选址中的应用[J].江西建材,2016(08):178+182.
[8]DOI:10.3969/j.issn.2095-2104.2014.09.3418.
[9]徐广杰.浅谈水泥土搅拌桩在地基处理中的应用[J].中国新技术新产品,2014(02):79-80.
[10]戴春燕.隧道养护作业现场安全标准化管理的探讨[J].建筑安全,2018,33(04):56-59.
[11]李辉,尹英杰.基于现代学徒制的校企一体化育人机制探索与实践[J].职业技术,2020,19(02):22-25.
[12]张思凯.分析交通工程施工管理及质量控制措施[J].科技风,2020(06):148.
