夏怀朝
济南市排水服务中心， 山东济南，250200
摘要：本文针对一类污水处理中同步磁阻电机，利用的相图等混沌动力学工具做了基本动力学分析，并且采用模拟电路中基本元器件实现了同步磁阻电机的电路设计，并给出了系统的电路原理图。
关键词：同步磁阻电机; 混沌，电路
1 引言
在污水处理系统中，常用永磁同步电机、无刷直流电机等作为泵站的主要设备，但某些特殊场合同步磁阻电机也可作为主要设备。近年来，随着混沌动力学的发展与完善，诸多科学工作者发现电机中存在强耦合，强非线性特性，甚至出现了混沌现象。
2 同步磁阻电机的模型建立与分析

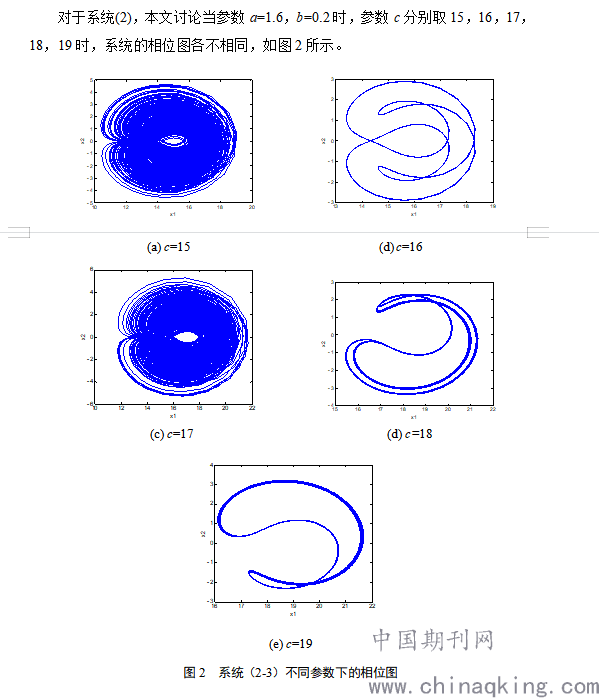

污水处理系统中，同步磁阻电机的混沌模型[2]为
.png)
.png)

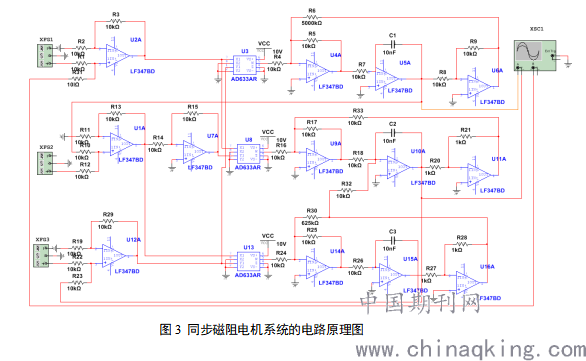

3 同步磁阻电机系统的电路设计

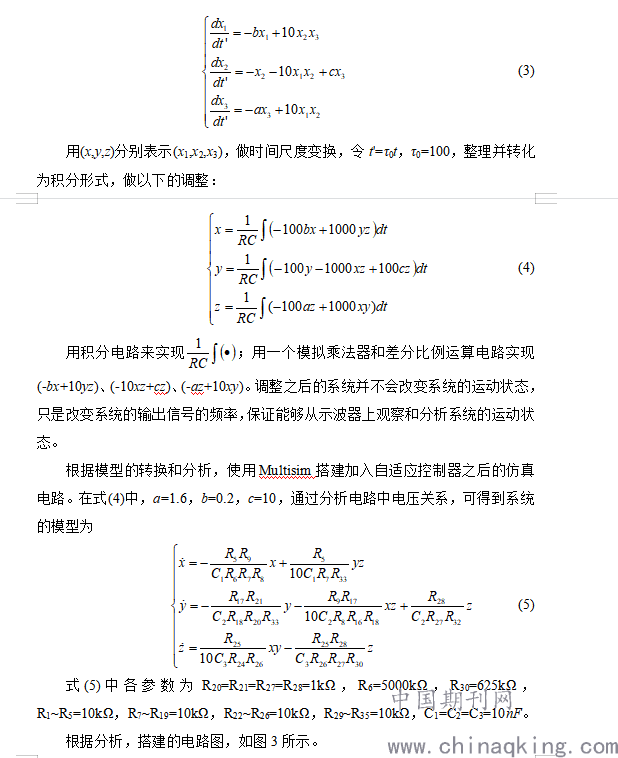

考虑到通常选取的电压电源为±15V，运算放大器的输出电压的范围是±13.5V，本文选择将新的状态变量变为原来的状态变量0.1倍，则新的状态变量下的方程为：
.png)
.png)
4 结论
本文一类同步磁阻电机混沌动力学系统，采用相图对系统特性进行了分析，并利用电路实现，为电机在污水处理控制等领域的研究提供了新的思路与策略。
参考文献
[1]吴雷,阳志,张磊,白克钊.分数阶混沌同步磁阻电机的滑模控制[J].广西师范大学学报(自然科学版),2021,39(02):62-70.
[2]雷腾飞,康杰,刘彦芬,徐霄.同步磁阻电机系统的混沌特性与反馈控制[J].邵阳学院学报(自然科学版),2017,14(03):34-39.
[3]雷腾飞,边惠惠,代严满,陈恒.同步磁阻电机混沌系统的有限时间同步控制[J].黑龙江电力,2017,39(02):149-153.
[4]余红英,赵少雄,杨臻.同步磁阻电机自适应混沌同步控制仿真研究[J].计算机测量与控制,2016,24(11):67-70.
[5]雷腾飞,陈恒,孟敬,王荣.同步磁阻电机混沌系统的自适应滑模控制[J].黑龙江电力,2015,37(02):130-132.
[6]雷腾飞,陈恒,王震,孟敬.同步磁阻电机混沌系统的自适应控制[J].洛阳理工学院学报(自然科学版),2014,24(04):64-67+77.
[7]李健昌,韦笃取,张波.基于拉萨尔不变集定理控制同步磁阻电动机的混沌振荡[J].微特电机,2013,41(04):5-6+13.
