张梦宇
安徽晋煤中能化工股份有限公司 安徽阜阳 236400
摘要：砂滤器正常工作时，需过滤的水通过进AIGER砂滤器外形图水口达到介质层，这时大部分污染物被截留在介质上 表面，细小的污物及其他浮动的有机物被截留在介质层内部，以保证生产系统不受污染物的干扰，能良好的工作。运行后，当水中杂质和各种悬浮物达到一定量的时候，该过滤系统能通过压差控制装置实时检测进出口压差，当压差达到设定值的时，电控PLC会给控制系统中的三通水力控制阀发送信号，三通水力控制阀会通过水路自动控制其对应过滤单元的三通阀门，让其关闭进口通道同时打开排污通道，这时由于排污通道压力较小，其他过滤单元的水会在水的压力作用下由通该过滤单元的出水口进入，并持续冲刷该过滤单元的介质层，从而达到清洗介质的效果，冲洗后的污水在水压的作用下由该过滤单元的排污口进入排污管道，完成一次排污过程。
关键词：砂滤器；悬浮物；过滤单元
一、背景
目前，过滤器主要是用于工业领域循环水.积水和废水的过滤。过滤器系统利用深层介质，能有效地去除颗粒物和降低浊度。若装上特定的滤料，例如活性炭，沸石等，还可以吸附去掉相应得有机物，离子等（底部排水装置）能流化过滤介质，清除被截留在介质上的污染物，并将其排出，得到彻底清洗。
中能化工主要目的在于提供一种反冲效率高、反冲时间短、反冲洗时节水的浅层高效过滤器。
技术方案是：

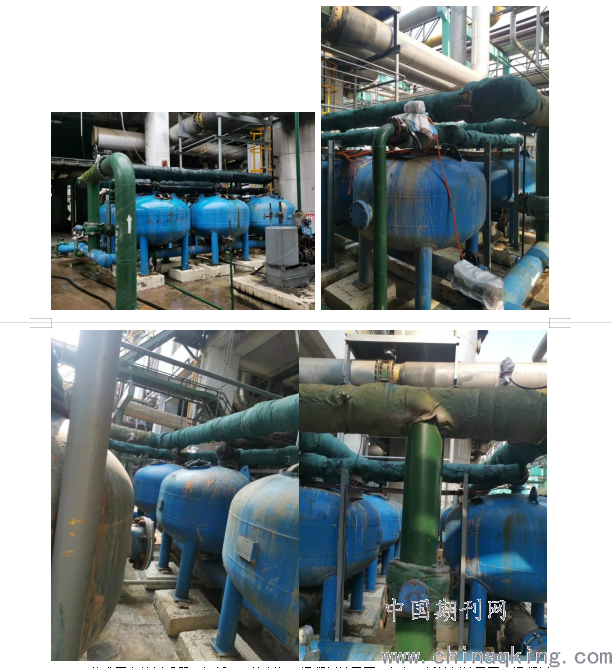

二、中能化工在用设备图片一览
.png)
一种浅层高效过滤器，包括PLC控制柜、混凝剂计量泵、机架、缓蚀剂计量泵、混凝剂搅拌桶、混凝剂搅拌机、水泵、缓蚀剂搅拌桶、缓蚀剂搅拌机和两台高效介质过滤器，混凝剂搅拌桶上设有混凝剂搅拌机，缓蚀剂搅拌桶上设有缓蚀剂搅拌机，两台高效介质过滤器上部的相互连通并连接有进水口，两台高效介质过滤器底部相互连通并连接有出水口。
所述两台高效介质过滤器上部相连通并连接有排污口。
三、有益效果
浅层高效过滤器采用球形外壳和独特的内部设计可以确保过滤时水流平稳，过滤效果好，反冲洗时形成无数内环流，反冲效率高。比较传统的沙滤器，具有全自动过滤，全自动反冲洗，用沙少,费水少等优点。
四、浅层高效过滤器产品特点
采用独特球形过滤器单元，拥有众多优点，全自动控制过滤系统采用模块化设计，根据流量的大小，选择多个过滤单元。采用时间方式自动启动反冲洗，系统内各过滤单元依次进行反冲洗，其他单元仍然在过滤。反冲效率高，反冲时间短，反冲洗时节水（反冲用水量是传统沙滤器的30%左右）。系统占地面积小，可以根据实际用地情况灵活设计过滤单元的排列。系统重量轻，不需要特别的地基，一般水泥地面即可。
五、附图说明

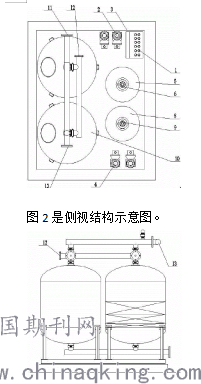

图1是结构示意图。
.png)
图中：1为PLC控制柜、2为混凝剂计量泵、3为机架、4为缓蚀剂计量泵、5为混凝剂搅拌桶、6为混凝剂搅拌机、7为水泵、8为缓蚀剂搅拌桶、9为缓蚀剂搅拌机、10为高效介质过滤器、11为出水口、12为排污口、13为进水口。
六、具体实施方式进一步描述
如图1至2， 1. 一种浅层高效过滤器，包括PLC控制柜1、混凝剂计量泵2、机架3、缓蚀剂计量泵4、混凝剂搅拌桶5、混凝剂搅拌机6、水泵7、缓蚀剂搅拌桶8、缓蚀剂搅拌机9和两台高效介质过滤器10，混凝剂搅拌桶5上设有混凝剂搅拌机6，缓蚀剂搅拌桶8上设有缓蚀剂搅拌机9，两台高效介质过滤器10上部的相互连通并连接有进水口13，两台高效介质过滤器10底部相互连通并连接有出水口11。
两台高效介质过滤器10上部相连通并连接有排污口12。
（1）能过滤水系统的悬浮物、杂质和反向冲洗粘附在过滤装置上的污渍、排污过滤效果永不衰减，还具有使水系统管路中不结垢、除垢、杀菌、灭藻等全面处理水的功能；自动投药、防蚀阻垢，能大幅度减少系统排污量，显著节水，接近“零排放”。
（2）适应水质：总硬度≤530mgCaCO 3 /L。
（3）工作温度5~60℃， 流速≤2.8米/秒。
（4）能有效去除菌藻的营养源，杀菌灭藻：杀菌率：≥95%、灭藻率：≥95%。
（5）阻垢率：≥95%。
（6）缓腐率：管道的锈蚀速度降低至原来1/10，腐蚀率： ≤0.05mm/a。
（7） 滤料性能：通过国家有关部门专业鉴定或取得相关专利技术。使用寿命大于7年。
（8）滤料纳污量：15 kg/m 3 ~40kg/m 3 。
（9） 过滤精度：≥1μm, 悬浮物去除率达95%以上。
（10）剩余积泥率：
（11） 压力损失≤0.05 MPa 。
（12） 反洗方式及要求：反洗程序具备时间和压力信号两种控制功能。
（13）系统中配带一套全自动絮凝加药装置
（14） 系统中配带一套缓蚀阻垢系统
（15）过滤器进出水管采用钢管
（16）控制阀门采用优质进口三通阀。
（17）控制系统采用PLC方式，接受中央控制室PLC系统启、停、动行、故障结合实际合信号，主要元件采用西门子产品，并提供“设备运行状态”至需方中央控制室PLC系统的节点。
（18）设备材质：主体材质采用Q235?A，管道材质采用无缝钢管
（19）使用环境：室外。
（20）设备应力求结构简单、安装维护方便。
