[摘要]大型商业综合体中存在较多超高混凝土结构梁，本文主要讲述超高采光井支撑梁、屋面超高花架梁的模架设计与安全施工。成都凤凰山体育中心配套商业有三个椭圆形中庭、两个四边形中庭，架体搭设高度最高达40.2m。屋面有1.6万㎡的超高花架梁。经方案对比和经济分析，均采用满堂扣件式钢管支撑架的设计的架体设计方案,经实践表明是完全可行的。
[关键词] 超高花架梁; 采光井; 扣件式; 大型商业
引言
一般商业综合体采光顶采用的是盘扣式脚手架，安全系数高，操作方便。但盘扣脚手架租赁费用高，在保证安全性的情况下，需要追求方案的经济性，增大项目盈利和企业的核心竞争力。
1 工程概况
成都凤凰山体育公园是贯彻落实成都市委、市政府建设“三城三都”总体战略部署，加快推进体育赛事名城建设步伐的重要项目，也是举办2021年第31届世界大学生运动会，2023年亚洲杯的重要赛事场馆。项目体量巨大，形态优美，包含国内首个FIFA标准特大型专业足球场，以及一座满足NBA标准的综合体育馆，建成后将成为成都中轴北延线的标志性建筑，展示成都形象的名片工程。
本工程总建筑面积45.6万平方米，配套商业建筑面积为12.3万平，为月牙形。建筑高度23.8m。屋面为大型设备专用混凝土屋面，上部为4m至10m的高度的混凝土花架，混凝土花架支撑铝合金格栅，与场馆形成完美的屋面造型。
2 采光顶模架设计与施工

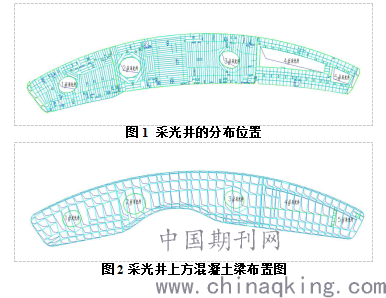

本工程采光顶一共有5个采光井，3个三个椭圆形采光井、两个四边形采光井。采光井布置图详见图1，采光井上方混凝土梁布置图详见图2。
.png)
采光顶上方梁最大尺寸及最大跨度在2号采光井，梁截面尺寸为400*2200，跨度为29.6m，搭设高度为33.8m。由于为了满足采光，每个采光井仅有3条单独的混凝土。
模架设计要点：
1、采用满堂脚手架进行搭设，横距1.2m,纵距1.5m(梁纵向方向),步距1.5m。采用满堂架的是为了保障整个满堂架体的整体稳定性。

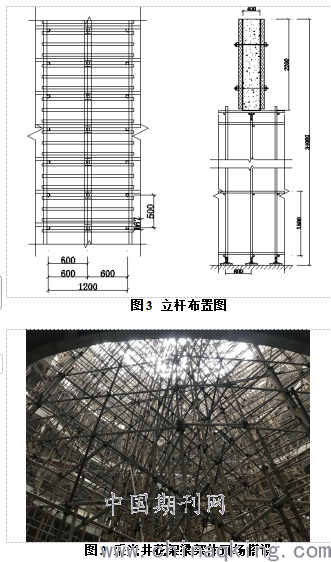

2、梁下单独加固：梁纵向方向，梁底按照0.5m进行增加3排单立杆，使梁底的纵距变为0.5m。横距1.2米中间增加增加一道立杆，使梁底的横距变为0.6m。计算模型及交底图纸详见附图3。现场搭设详见图4。
.png)
图3 采光井花架梁架体现场搭设
3 采光顶模架设计与施工

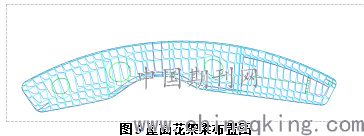

本工程大屋面满布花架梁，高度4-10m，跨度6.6m-17.9m，截面尺寸250*600至400*1500。布置图详见图5。
.png)
模架设计要点：
采用小满堂脚手架进行搭设，梁与梁之间不用满搭设脚手架，保证高宽比不大于3。按照梁截面尺寸划分为三种不同的架体支撑体系。
1、梁截面面积S小于0.21（300*700）时，梁两侧立杆沿梁纵向方向间距900，横向方向间距1200。水平杆步距1200。
2、梁截面面积S小于等于0.4，大于等于0.21时，梁两侧立杆沿梁纵向方向间距900，横向方向间距1200，梁底中间设置一根回顶立杆，与纵横向水平杆相连。水平杆步距1200。

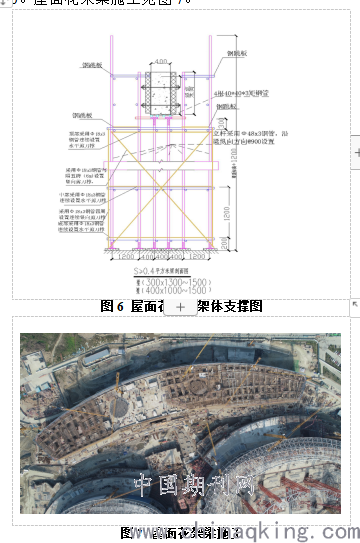

3、梁截面面积S大于0.4㎡时，梁两侧立杆沿梁纵向方向间距900，横向方向间距1200，梁底中间设置两根回顶立杆，与纵横向水平杆相连。水平杆步距1200。该类型截面花架梁支撑图详见图6。屋面花架梁施工见图7。
.png)
4 安全、质量保障措施
1、剪刀撑、安全网、跳板、防护栏杆等安全构造措施，参照《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-2011）。
2、混凝土浇筑时，为保证混凝土梁在混凝土浇筑时的稳定性和混凝土浇筑质量，梁侧模板加固体系与架体进行斜向支撑，支撑角度45°至60°为宜。两侧均需要支撑，支撑间距为1.5m。
3、混凝土浇筑时，切勿在同一个地方下料，通过震动棒进行赶料，极易引起架体失稳。本项目花架梁浇筑时，经过方案比选，天泵无法浇筑到位，取消天泵浇筑；由于方量较小，接地泵不经济且抖动明显，不利于架体安全。最终选择用塔吊进行区域分段浇筑。
4、屋面花架梁架体计算软件计算采用品茗。
5 结束语
成都市凤凰山体育中心配套大型商业采光井及屋面超高花架梁采用扣件式满堂脚手架，并进行局部加强，安全的进行了混凝土浇筑。为类似工程提供了宝贵的实践经验。
