刘蓉
大庆油田有限责任公司试油试采分公司射孔四队
摘 要：开发了针对非常规储层完井的定面、定向射孔工艺技术，分析了其技术原理、结构设计方法、参数优化及 应用特点。研究了定面、定向射孔对水力压裂的影响。技术成果在非常规水平井中进行了实验应用，取得了良好的效果。
关键词：定面、定向射孔技术；非常规储层；水力压裂
1 引言
目前，非常规水平井普遍采用六相位螺旋射孔，一方 面，在最大主应力方向上有效孔眼数量较少，压裂弯曲摩 阻比较大，增加了压裂施工难度。另一方面，若储层附近 存在断层，或井眼轨迹偏离主力产层，压裂导致部分缝网 偏离主产层或与断层连接，影响压裂效果和效率。基于以 上问题，斯伦贝谢开发了 31/ 、4in 和 5in 等一系列定面、 定向射孔器，在水力压裂中取得良好效果。
2 定面射孔技术
2.1 定面射孔技术原理

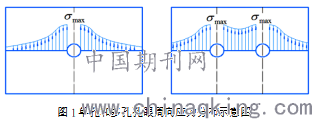

岩石是典型的脆性材料，孔边应力（σ）远大于无孔 的应力，孔眼周围呈现应力集中现象，如图 1 所示。当岩 石载荷增加时，应力集中处首先达到岩石破裂的强度极限 并产生裂缝。 应力集中大小和作用范围与孔径和相位有 关，同一平面内多孔眼的应力相互叠加，更利于裂缝扩展 和连通。孔眼根部起裂的裂缝更宽，裂缝通道更光滑，更 利于压裂施工和控制裂缝方向。
.png)

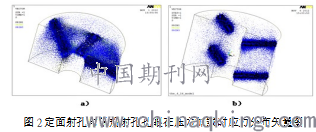

利用有限元分析软件，在加载 30MPa 条件下，数值 模拟孔眼周围地层应力的分布矢量图，从图 2 可以看出定 面射孔的孔眼可形成更宽的应力分布面， 增加缝网完善程 度，常规射孔孔眼的应力分布是独立的，无法形成应力分 布面。
.png)
定面射孔后在垂直于井筒平面上形成多个孔眼，通过 孔眼间相互作用，改变地应力分布，产生沿井筒横向的应 力集中，控制裂缝沿井筒横向扩展，降低地层破裂压力， 避免段与段之间裂缝交叉串通，同时在射孔平面内形成较 大波及面的人工裂缝， 提高缝网系统完善程度和压裂效 果。
2.2 定面射孔器设计
定面射孔器优化设计中须根据油气藏物性，综合考虑 临孔夹角、射孔弹组数、射孔相位、弹间干扰等因素，确 保射孔弹穿过水泥环进入储层后形成定面的孔眼。试验表 明，普通射孔弹在斜向侵彻过程中能量损耗较大，穿孔指 标低。因此，对射孔弹内腔和药型罩结构、药型罩成分配 比进行优化，设计出了超深穿透射孔弹，降低了炸高变化 对穿深的影响， 减小斜向穿深能量损耗，确保了穿孔指 标。
综合考虑定面射孔枪承载高压及射孔爆轰影响，对其 材质和结构进行优化设计，选用 35CRMo 管材作为定面射孔 枪主材，增加盲孔面积和改变盲孔角度，保证射流能够对 准盲孔中心位置，以降低射流对枪体影响。
2.3 定面射孔性能试验

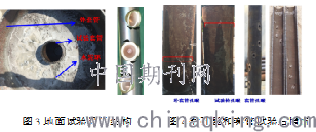

采用 51/ in/12.34mm 试验套管，外浇注 240mm 厚水泥 环成型，表层采用外径 635mm，10mm 厚的外层套管加固。 定面射孔器置于试验套管内，如图 3 所示。射孔枪外径 89mm，射孔弹临孔夹角 60°，四方位定面布孔，试验如 图 4 所示。
试验结果表明：定面射孔弹发射率 100%，枪身最大 涨径 92.5mm，试验后外层套管孔眼定面效果良好，试验套 管内毛刺高度 2.3mm，总体达到设计要求。
.png)
3 结论
①开发的非常规水平井定面、定向射孔器安全性和可 靠性达到了设计要求； ②定面射孔能够降低压裂破裂压 力，避免压裂串层，提高压裂效果；③定向射孔能够控制 裂缝方向，实现压裂改造针对性。
参考文献：
[1] 宋永芳 , 廖碧朝 , 张辉 , 等 . 桥塞射孔分段压裂工艺在页 岩气井中的应用 [J]. 石油化工应用 ,2014.
[2] 王淑玲 , 张炜 , 张桂平 , 等 . 非常规能源开发利用现状及 趋势 [J]. 中国矿业 ,2013,22(2):5-8.
[3] 唐凯 , 陈建波 , 陈华彬 , 等 . 定面射孔技术在四川盆地致 密气井中的应用 [J]. 测井技术 ,2014.
