许东来、劳丽凤、欧天翔
中国建筑第二工程局有限公司，北京 100000
摘要：LNG是在正常压力下，将天然气通过制冷循环系统冷却为-162℃的液体形态，其体积大约是常态下天然气的1/600，便于工作人员进行储存、运输和管理，现阶段LNG储罐的主要结构形式为筒仓结构，分为预应力混凝土外罐、钢内胆及附属设备、管道设施等。本文针对LNG接收终端工程建设中，预应力混凝土外罐工程具有混凝土工程量大、质量、技术标准高等特点。在储罐承台大体积混凝土施工中，采用一种找平装置，提升低温混凝土承台平整度的施工质量，为相同及类似的储罐类混凝土承台平整度控制提供参考。
关键词：承台；混凝土；找平装置
1.工程概况
以某低温储罐混凝土承台为例，储罐承台为高桩承台结构形式，承台每个罐主要由398根直径1.5m的混凝土灌注桩上部设置隔震橡胶垫支撑圆形承台。中心区板厚1.2m，边缘区板厚为1.4m，整体承台直径96.4m，半径36m位置为变截面位置，每个储罐承台基础底板面积：约7280m2，混凝土量：约9380m3，承台混凝土浇筑分6块施工，先浇筑中心区，再浇筑边缘区，每块分层三次浇筑成型。混凝土强度C50P8F200,钢筋保护层厚度为50mm。
.png)
2.找平装置在低温储罐承台中的应用
为保障混凝土平整度及钢筋保护层厚度。在上层钢筋网上安装间距3m的找平托架，上设找平镀锌钢管，规格φ50mm，并用镀锌铅丝绑扎牢靠，在混凝土浇筑前完成。混凝土浇筑过程中可以人工进行周转，混凝土的找平利用振捣尺放置在找平管上，人工拉动进行，实现找平与振捣同时完成。
2.1找平装置的设计与加工
找平装置d的组成分为2个部分，一部分为托架，由φ8mm圆钢托槽及下部的φ16mm螺纹钢焊接组成，φ8mm圆钢托槽加工成半圆型，内径直径50mm，下部连接钢筋长度为100mm。另一部分为直接采用φ50镀锌钢管，长度6m（根据实际现场情况设置长度）。
.png)
2.2找平装置安装及周转使用
2.2.1测量定位
（1）在底板中心处预埋一个100mm*100mm*3mm普通碳钢钢板作为临时中心点，底板混凝土浇筑前进行复测。混凝土浇筑后，采用方向交会法，选用合理的交会方向，放出中心点的实物图形。用钻头尖部在钢板上打孔，并用锯条做十字标识。中心控制点布设后做2m×2m钢管围护，围栏高1.2m。
（2）全站仪架设在罐体底板中心处，后视控制网中2个基准控制点，一个点用做定向，另一个点用做检核，在底板上放样出0°、90°、180、°270°方向线，弹墨线涂红三角进行标识，标志应清晰、明确、牢靠，以备墙体升高后，与外围的控制点无法通视，作为今后长时间使用的基准线。根据现场定出的测量控制点，确定承台的中心及承台半径。控制好承台的平整度。为满足偏差要求，测量人员需使用精密仪器，反复测量核算，经检查无误后，形成记录。
（3）在施工作业面上，测量员测设轴线及标高，做好自检记录，测量工程师对轴线和标高进行复测，做好检查记录，放线工依据控制轴线，依次放样出承台细部线及检查线，托架中心线及找平管标高，放完后进行自检，做好放自检记录，质保部质检人员依据测量组提供的控制轴线，对细部线进行检查，相关工长在进行下道工序前，进行交接检查，做好交接检记录，工程师对轴线及细部线进行检查。在浇筑前、中及浇筑后随时跟踪测量找平装置的标准，必须保证标高的准确性。
2.2.2找平装置安装及周转

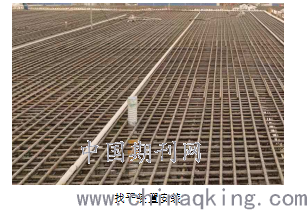

（1）利用承台设置的中心点，对找平托架进行测量点位并安装，托架下部的连接筋与上层钢筋径向筋点焊连接，托架与托架纵向间距2m，横向间距3m。
.png)
（2）在确定好找平装置具体位置之后，相关技术操作人员需要利用混凝土浆液固定找平装置，最好可以利用管道将混凝土浆液注入到装置四周。在混凝土浇筑前，将6m长找平管直接放在托架内，用14#镀锌铅丝绑扎固定。随后快速将混凝土浆液注入在托架之中，在混凝土浆液尚未完全凝固之前，将镀锌铅丝取出。最后，需要相关技术操作人员再次利用混凝土浆液固定托架。
.png)
找平装置安装
（3）在混凝土浇筑过程中，通过振捣尺找平振捣后，可以拆除找平管，放置下一段施工部位绑扎固定，拆除的找平管使混凝土凹陷部分，进行补充混凝土处理，人工找平抹面。但对于一部分较为复杂的储罐承台施工过程而言，相关技术操作人员必须利用振捣器械，将混凝土进行完全振捣之后再拆除找平管。在拆除找平管的过程中，必须要将找平管整体拆除，一般情况下，需要选择从上至下、从内到外的拆除顺序，切记不要将找平管的某一部分遗留在混凝土浆液之中。如果找平管在拆除过程中有一部分遗留在混凝土浆液之中，那么相关技术操作人员则需要将混凝土进行部分拆除之后再将找平管取出。
（4）在混凝土浇筑完毕后，找平管进行清洗，保持光洁，便于下回使用时，不会应找平管的污染问题造成标高错误。相关技术操作人员必须在后续维护过程中注意找平管的清洁与保护工作。在后续维护过程中一定要将找平管放置在干燥、整洁的位置，切记不要将找平管与其他施工建设器械放置在同一位置，避免找平管发生破损，弯折或者是出现裂缝问题。
3.找平装置在储罐承台中应用的重要性
找平装置安装于储罐平台之中，可以帮助技术操作人员快速确定其他装置的具体位置。在储罐承台之中会应用到找平仪器，主要目的是为了检测储罐承台的平稳度，随后进一步调整储罐承台的操作位置。如果相关技术操作人员在使用找平装置之时发现储罐承台存在着一定的倾斜程度，那么便可以通过找平装置逐步调整储罐承台的位置。利用找平装置可以不断调整储罐平台的具体位置，通过反复多次的尝试与调试，最终将储罐承台完整平稳的安置在固定位置之上。利用找平装置调试储罐承台具体位置，有利于相关技术操作人员在储罐承台上进行后续操作，如果相关操作人员无法准确利用找平装置调试储罐承台，那么很有可能会影响到后续的施工建设过程。在储罐承台上进行高精度操作需要保持承台平稳，因此相关技术操作人员就必须要利用找平装置，在进行后续调整操作之前，必须将储罐承台进行位置调试。
结语
在低温储罐承台混凝土施工过程中应用找平装置需要相关技术操作人员结合施工建设具体要求选择合理的施工建设技术。找平装置的应用过程较为复杂，具体技术要求比较严格。技术操作人员必须要认真分析储罐承台装置设计要求，逐步完善找平装置安装、使用过程。希望通过本文的研究可以逐步优化找平装置在低温储罐承台混凝土施工过程中的应用方法。
